Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6)
4 - 25
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf
(nur für 80F4-6)
HINWEIS
Bei Verfahrfunktionen der x- oder y-Achse muß die Schutzhaube geschlossen sein und zur Ausführung die
Starttaste betätigt werden. Die Portale verfahren grundsätzlich nur in langsamer Geschwindigkeit.
●

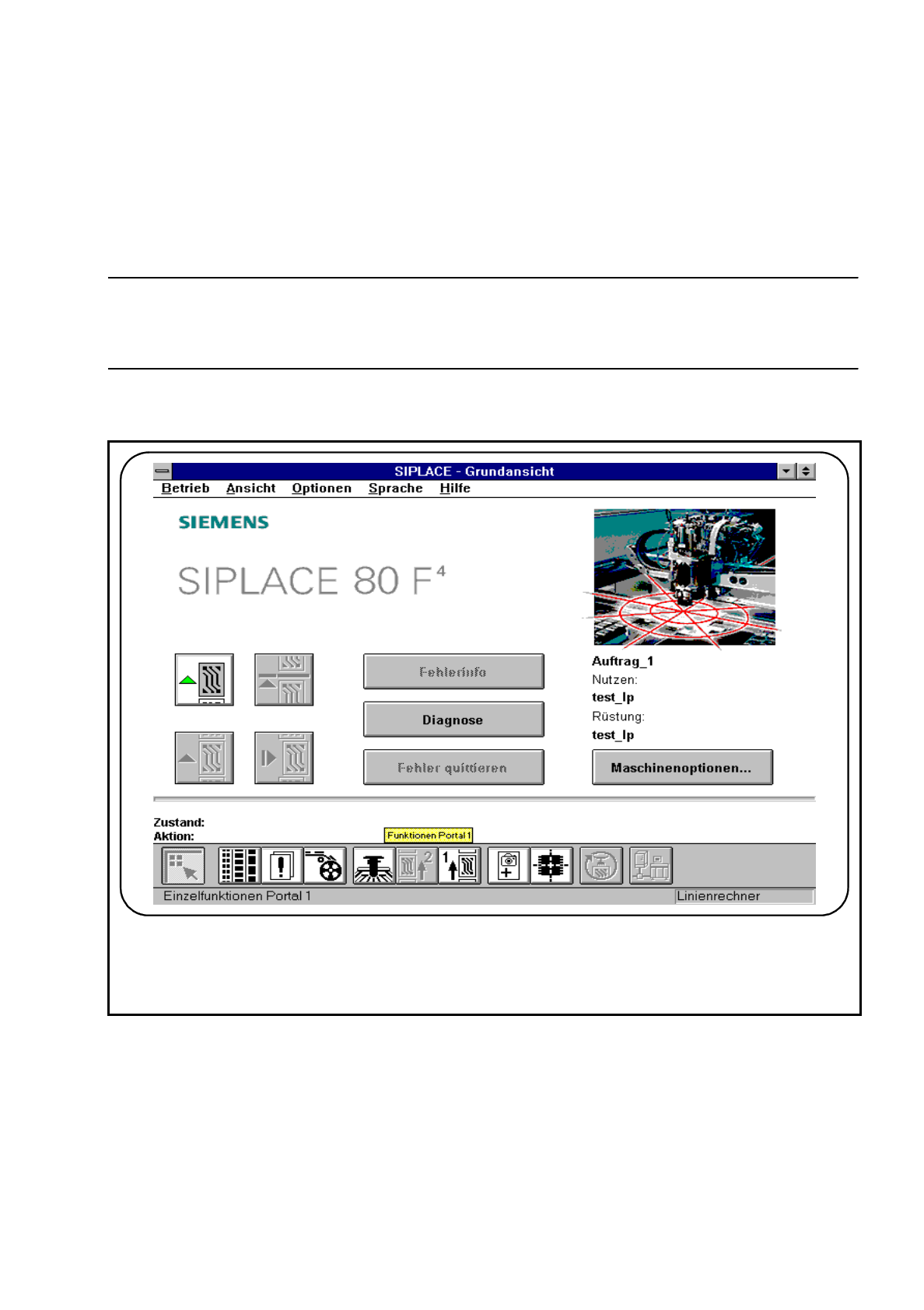

Klicken Sie in der Grundansicht den Symbolknopf für
Einzelfunktionen Portal
.
Abb. 4.3.1 Einzelfunktionen Portal
☞
4 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
4 - 26
4.3.1 Portalfunktionen
●
Klicken Sie in der Ansicht Einzelfunktionen Portal den Symbolknopf für Portalfunktionen.
Abb. 4.3.2 Portalfunktionen
HINWEIS
Alle Verfahrfunktionen der Hauptachsen (x, y) müssen mit der Starttaste ausgelöst werden. Am Bildschirm
werden Sie durch die Meldung "Bitte Starttaste betätigen" hinter dem Menüpunkt "Aktion:" des Hauptmenüs
zum Betätigen der Starttaste aufgefordert. Ist die Schutzhaube nicht geschlossen, werden Sie durch eine
Meldung am Bildschirm zum Schließen der Hauben aufgefordert.
4.3.1.1 Rüstposition anfahren
In der Rüstposition ist das Portal in einer Stellung, in der es möglich ist, Förderer zu entnehmen und umzurü-
sten. Das Portal befindet sich dabei im Zentrum der Maschine.
●
Klicken Sie die Schaltfläche
Rüstposition anfahren
und betätigen Sie, so oft Sie dazu aufgefordert wer-
den, die Starttaste. Das Portal verfährt in die Rüstposition.
☞
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 4 Einzelfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 4.3 Einzelfunktionen Portal mit 6-er Revolverkopf (nur für 80F4-6)
4 - 27
4.3.1.2 Serviceposition anfahren
In der Serviceposition ist das Portal in einer Stellung, in der es möglich ist, Arbeiten am Bestückkopf sowie an
anderen Teilen des Portals durchzuführen.
●
Klicken Sie die Schaltfläche
Serviceposition anfahren
und betätigen Sie, so oft Sie dazu aufgefordert
werden, die Starttaste. Das Portal verfährt in die Serviceposition.
4.3.1.3 Warteposition anfahren
Die Warteposition ist die Position in der Maschine, welche das Portal anfährt, wenn das Portal für den
Bestückablauf nicht benötigt wird.
●
Klicken Sie die Schaltfläche
Warteposition anfahren
und betätigen Sie, so oft Sie dazu aufgefordert wer-
den, die Starttaste. Das Portal verfährt in die Warteposition.
4.3.1.4 Nullimpuls anfahren
Der Nullimpuls ist die Position des Portals, auf die sich die Zählvorgänge der Inkrementalgeber beziehen.
●
Klicken Sie die Schaltfläche
Nullimpuls anfahren
und betätigen Sie, so oft Sie dazu aufgefordert werden,
die Starttaste. Das Portal verfährt auf den Nullimpuls der x- und y-Achse.
4.3.1.5 Portal Referenzlauf
Bei der Funktion Portalreferenzlauf führt das aktive Portal mit der x- und y-Achse einen Referenzlauf durch.
●
Klicken Sie die Schaltfläche
Portal Referenzlauf
und betätigen Sie, so oft Sie dazu aufgefordert werden,
die Starttaste. Das Portal führt einen Referenzlauf durch.
