5 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
5.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F4 bzw. 80F4-6) Ausgabe 07/97 ab Softwareversion SR.403.xx
5 - 146 Einrichter
GEFAHR
OOO
Die werkseitige Sicherheits - Gewährleistung erlischt im Falle einer Änderung oder Manipulation!
Außerdem entsteht für den Benutzer die Notwendigkeit, die Richtlinien des Hauptverbandes der Berufsge-
nossenschaften -VBG 93- einzuhalten, d.h.:
- Anmeldung bei der Berufsgenossenschaft
- Bestimmung eines Laserschutzbeauftragten
- Erstellung von Richtlinien bei Benutzung des Moduls
5.10.4 Übersicht
Zur Systemüberwachung sind zwei LEDs am Lasermodul angebracht. LED 1 zur Überwachung der Betriebs-
bereitschaft
(LED an = betriebsbereit, LED aus = nicht betriebsbereit)
und LED 2, ob der Laser aktiv oder
nicht aktiv ist
(LED an = aktiv, LED aus = nicht aktiv)
.

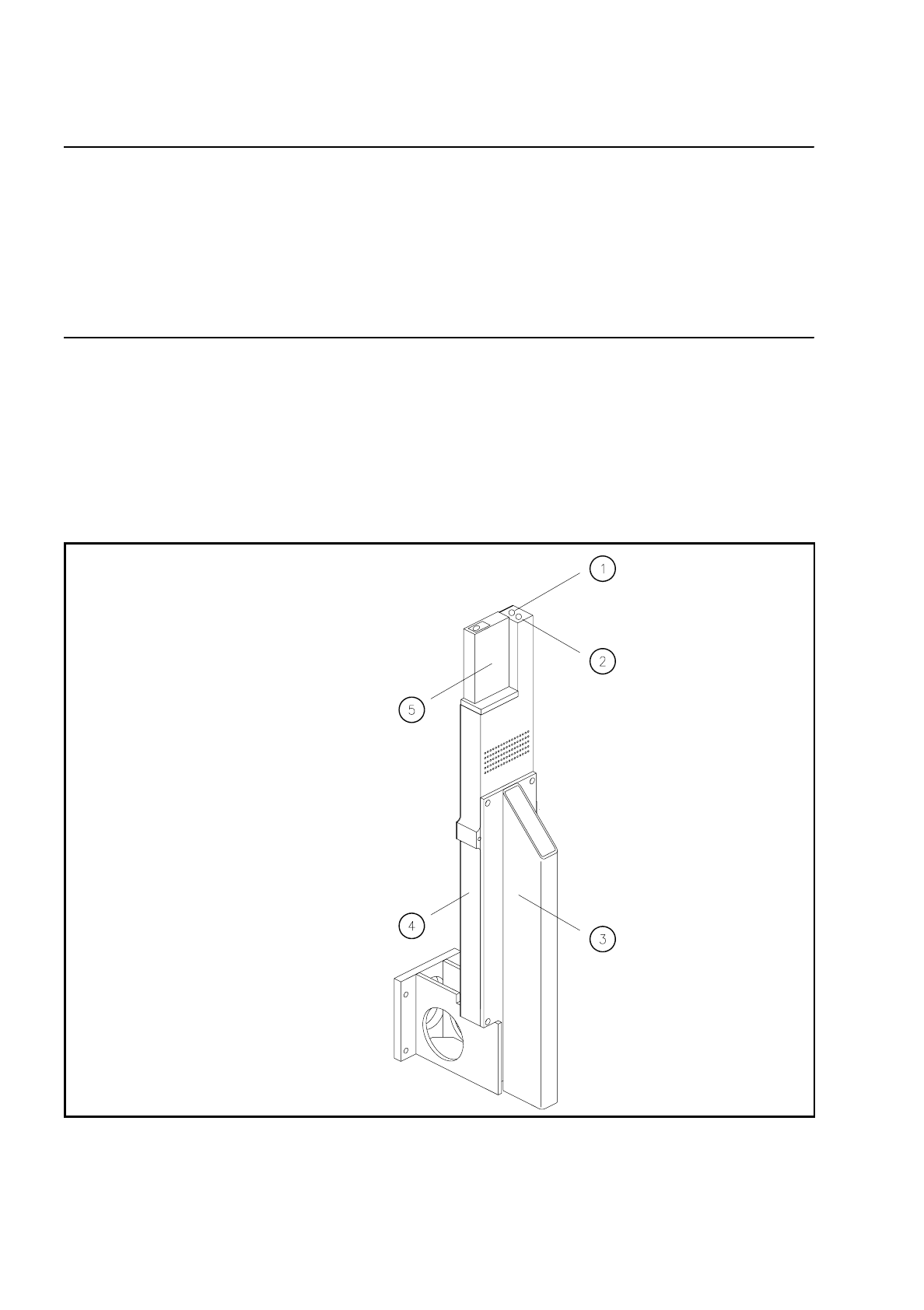

Abb. 5.10.4 Übersicht über das Koplanaritäts-Lasermodul
➀
LED 1 für Betriebsbereitschaft
➁
LED 2 für Laser
➂
Träger für Lasermodul (fest im Maschinenständer eingebaut
➃
Lasermodul
➄
Sicherheitsaufkleber Laserklasse 3B siehe Abb. 5.10.2
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 5 Visionfunktionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 5.10 Koplanaritäts-Lasermodul (Nur SIPLACE 80F4 bzw. 80F4-6)
Einrichter 5 - 147
Das nachfolgende Bild zeigt die Lage der Sicherheitshinweise für den Betrieb des Koplanaritäts-Lasermodu-
les an der SIPLACE 80F
4
bzw. 80F
4
-6. Diese Hinweise müssen an den mit Pfeil markierten Stellen, gut sicht-
bar auf der Abdeckhaube aufgeklebt sein (siehe Abb. 5.10.5).

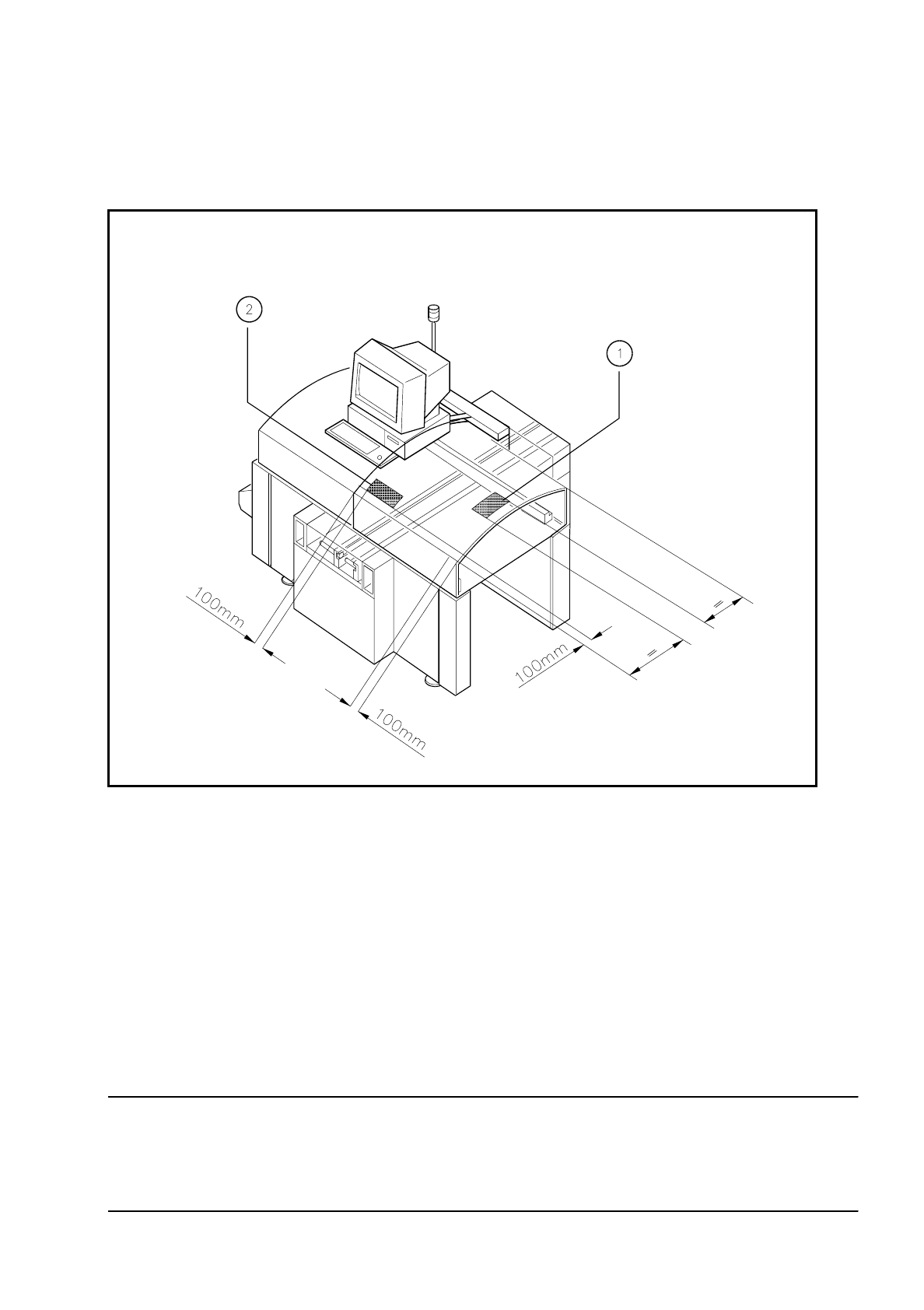

Abb. 5.10.5 Sicherheitshinweise an der SIPLACE 80F
4
bzw. 80F
4
-6
➀
Vorsicht!
➁
Laserklasse 1
Unsichtbare Laserstrahlung wenn Abdeckung geöffnet
und Sicherheitsverriegelung überbrückt
Nicht dem Strahl aussetzen
5.10.5 Dateneingabe
–
Im Gehäuseform-Editor muß unter ’Handlingsvorschriften’ die Koplanaritätsmessung eingetragen sein.
(Siehe Abschnitt 5.4.4 der Betriebsanleitung SIPLACE Linienrechner UNIX).
–
Tragen Sie die maximale Koplanaritätsabweichung (siehe max. BE-Höhentoleranz, Abschnitt 5.2.5 ’Funk-
tionen NU-Editor’ der Betriebsanleitung SIPLACE Linienrechner UNIX) ein.
HINWEIS
Im Menü ’Bestückoptionen’ (siehe Abschnitt 5.3 dieser Betriebsanleitung) können Sie das Koplanaritäts-
Lasermodul deaktivieren bzw. aktivieren. Die Koplanaritätsmessung kann für jene Bauelemente, für die die
Koplanaritätsmessung in den GF-Daten gesetzt ist, ausgeschaltet bzw. eingeschaltet werden.
