9.7.2.3 Vakuum der Pinole testen
● Klicken Sie im Menü ’Grundansicht’ das Menü ’Funktion Portal 1’ bzw. ’Funktion Portal 2’ an.
● Klicken Sie das Menü ’Vakuumtest Revolverkopf’ an.
● Klicken Sie die Schaltfläche ’Messen’ an.
Für alle Pinolen werden die Vakuumwerte bei ’Pipette geöffnet’ bzw. ’Pipette geschlossen’ in der Abholpo-
sition gemessen. Die ermittelten Wertepaare werden, nach Segmentnummern geordnet, tabellarisch auf
dem Bildschirm ausgegeben.
9.7.2.4 Pinole und Segment reinigen
Arbeitsmittel
● Flusenfreies, sauberes Tuch
● Metallbohrer, ∅ 1,2 mm und ∅ 1,4 mm
● Kunststoffbürste, ∅ 6 mm, ab Artikel-Nr. 00325929-01
● Weiße Laborhandschuhe
● Segmentpflegetuch, ab Artikel-Nr. 00315253-01
Reinigen Sie Pinole und Segment spätestens alle vier Wochen. Anderenfalls verschlechtern sich die Vakuum-
bedingungen an der Pinole.
● Entnehmen Sie die Pinole, wie in Abschnitt 9.7.2.1, Seite 9 - 79 beschrieben.
● Wischen Sie die Ringflächen (A) und die Nuten der Pinole (siehe Abb. 9.7.3) mit einem sauberen, flusen-
freien Tuch ab. Benetzen Sie die Kunststoffbürste mit dem Pflegemittel des Segmentpflegetuchs. Reinigen
Sie dabei sorgfältig die Ringnut (F) des Vakuumkanals mit der Kunststoffbürste.
● Entfernen Sie Schmutzreste in der Vakuumkanalbohrung (B) der Pinole mit dem 1,4 mm-Metallbohrer.
● Entfernen Sie Schmutzreste in der querliegenden Vakuumkanalbohrung (E) mit dem 1,2 mm ∅ Metallboh-
rer.
● Reinigen Sie die Reflexionsfläche (G) der Pinole mit einem mit Äthylalkohol benetzten Tuch.
● Benetzen Sie die Kunststoffbürste mit dem Pflegemittel des Segmentpflegetuchs und reinigen Sie die
Bohrung des Segments (D) damit.
● Setzen Sie die Pinole wieder in das Segment ein.
HINWEIS
Achten Sie darauf, daß die ringförmige Bremsfläche (C) der Pinole ölfrei ist. Es kann sonst zu Drehfehlern
kommen.
● Führen Sie einen Vakuumtest durch (siehe Abschnitt 9.7.2.3, Seite 9 - 80).
- Legende zu Abb. 9.7.3
1 Pinole
2 Segment
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 9 Instandhaltung/Wartung
Ausgabe 07/97 ab Softwareversion SR.403.xx 9.7 6er Revolverkopf (8000)
9 - 81
- Arbeitsfolge zu Abb. 9.7.3
A Reinigen Sie die Ringflächen der Pinole.
B Reinigen Sie die Vakuumlängsbohrung der Pinole mit einem Metallbohrer, ∅ 1,4 mm.
C Achten Sie darauf, daß die ringförmige Bremsfläche ölfrei ist.
D Reinigen Sie die Segmentbohrung mit der Kunststoffbürste und dem Pflegemittel.
E Reinigen Sie die Vakuumquerbohrung mit einem Metallbohrer, ∅ 1,2 mm.
F Reinigen Sie die Nut mit der Kunststoffbürste und dem Pflegemittel.
G Reinigen Sie die Reflexionsfläche der Pinole mit Äthylalkohol.
H Achten Sie darauf, daß die Antriebsfläche der Pinole trocken und fettfrei ist.

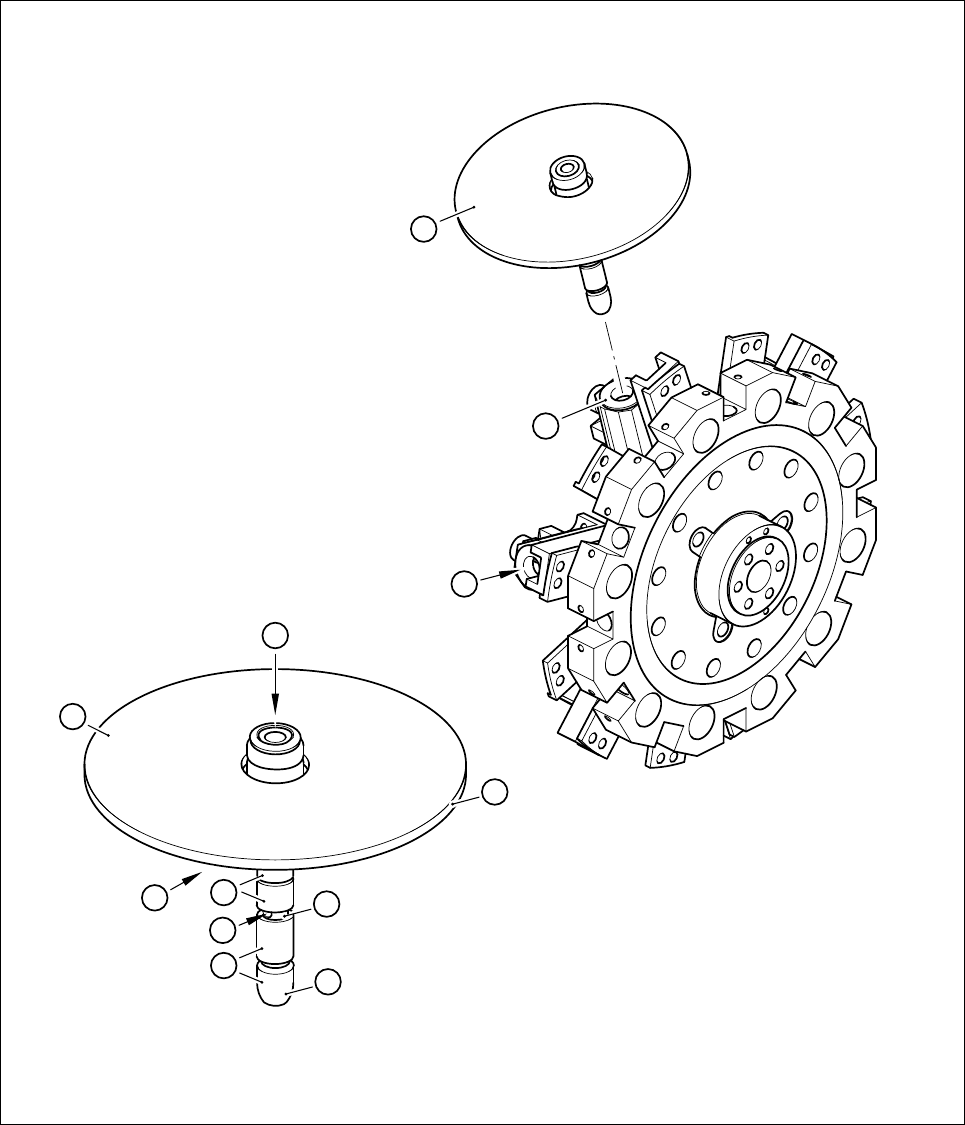

Abb. 9.7.3 Pinole und Segment des 6er Revolverkopfes reinigen
E
C
F
A
A
G
1
H
B
D
2
1
9 Instandhaltung/Wartung Betriebsanleitung SIPLACE 80S-20/F4/F4-6
9.7 6er Revolverkopf (8000) Ausgabe 07/97 ab Softwareversion SR.403.xx
9 - 82
9.7.2.5 Rast-O-Ring in der Pinole ersetzen
Arbeitsmittel
● Flusenfreies, sauberes Tuch
● Unisilkon L250L, ab Artikel-Nr. 00310259-01
● Weiße Laborhandschuhe
● Spitze Pinzette oder kleinster Uhrmacherschraubendreher
Ersatzteil
Rast-O-Ring Pinole, ab Artikel-Nr. 00323535-02
Abb. 9.7.4 Rast-O-Ring in der Pinole ersetzen
- Legende zu Abb. 9.7.4
1 Pinole
2 Ringnut
3O-Ring
4 Pipette
● Entnehmen Sie die Pinole wie in Abschnitt Abschnitt 9.7.2.1, Seite 9 - 79 beschrieben.
● Ziehen Sie die Pipette von der Pinole ab (A).
● Fahren Sie mit einer spitzen Pinzette oder dem Uhrenmacherschraubendreher zwischen Ringnut und
O-Ring und ziehen Sie den O-Ring ab (B).
● Setzen Sie den neuen, mit Unisilkon gefetteten O-Ring in die Ringnut ein (C).
1
2
3
4
A
B C
,
