Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose 7 - 17 ● Beantwor ten Sie d ie gefo rderte Fr age, inde m Sie den entspr eche nden Butto n Kli ck…
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 16
●
Klicken Sie
OK
und beantworten Sie die geforderten Fragen indem Sie die entsprechenden Buttons Klik-
ken.
Abb. 7.2.7 Anzeigefenster im Diagnosemenü
- Legende zu Abb. 7.2.7
➀
Aktionsfenster
➁
Anzeigefenster Fehlermeldung
➂
Anzeigefenster Diagnoseweg
●
Aktionsfenster
Im Aktionsfenster erhalten Sie die Fragen zum jeweiligen Fehler und die Auswahlantworten die Sie beantwor-
ten müssen. Falls eine Information zu der jeweiligen Aktion vorhanden ist, erscheint hier der Info Button.
●
Anzeigefenster Diagnoseweg
Für jede Frage, die Sie für die Diagnose beantworten, wird hier ein Anzeigefenster eingeblendet. Durch Klik-
ken auf ein Anzeigefenster, können Sie in diese Frage wechseln.
●
Anzeigefenster Fehlermeldung
Hier wird die Fehlernummer des aufgetretenen Fehlers angezeigt.
☞
1
2 3
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 7 Fehlerinfo und Diagnose
Ausgabe 07/97 ab Softwareversion SR.403.xx 7.2 Diagnose
7 - 17
●
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken.

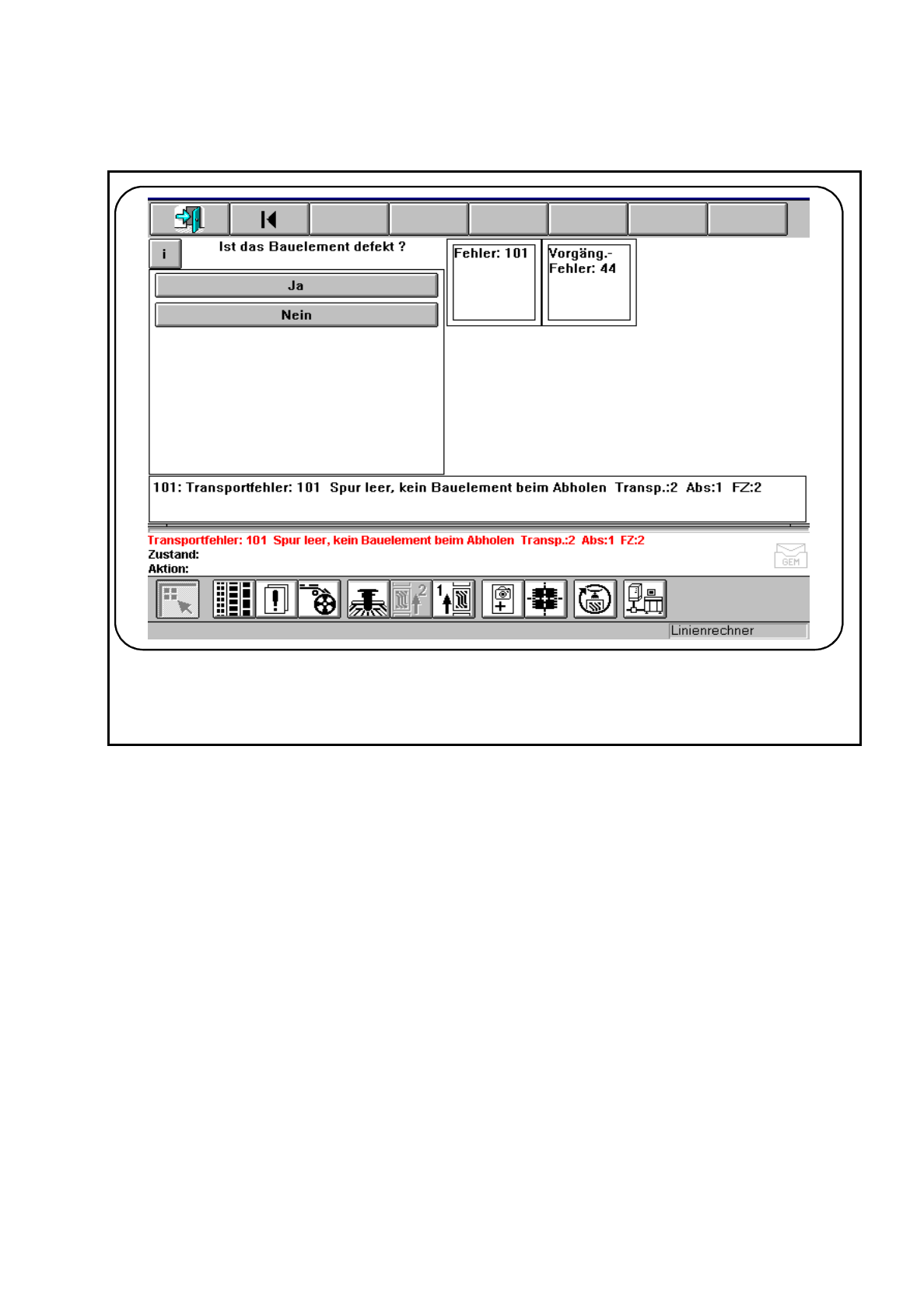

Abb. 7.2.8 Beispiel für eine geforderte Frage
●
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken.
Nachfolgender Bildschirm wird dargestellt:
☞
7 Fehlerinfo und Diagnose Betriebsanleitung SIPLACE 80S-20/F4/F4-6
7.2 Diagnose Ausgabe 07/97 ab Softwareversion SR.403.xx
7 - 18

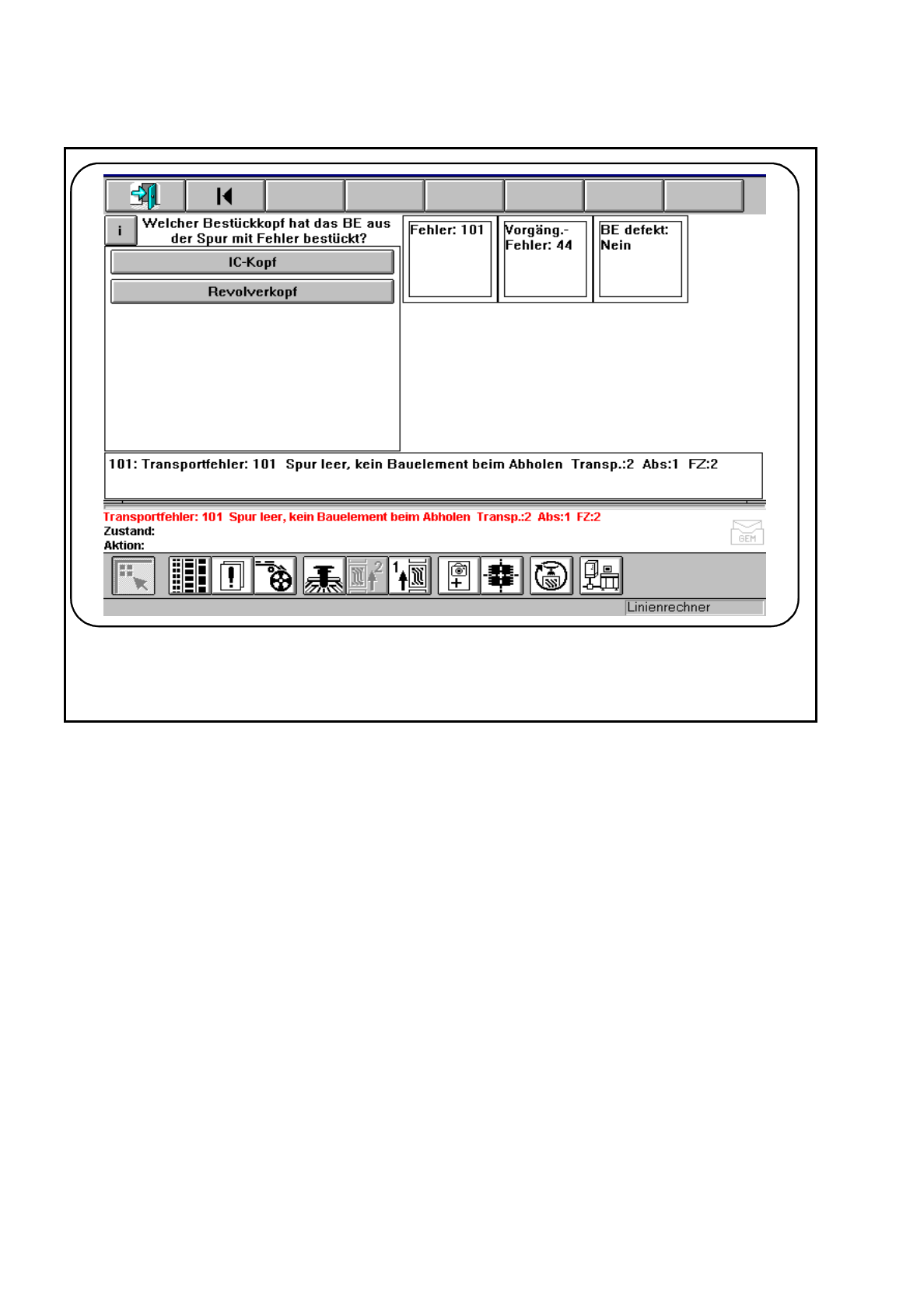

Abb. 7.2.9 Beispiel für eine geforderte Frage
●
Beantworten Sie die geforderte Frage, indem Sie den entsprechenden Button Klicken
☞
