11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S- 20/F4/F4-6 11.6 Keramiksubstrat-Zentrierung Ausga be 07/97 ab Softwareversion S R.403.xx 11 - 32 11.6.4 Technische Daten 11.6.5 Optische Zentrierung mit Sc…
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.6 Keramiksubstrat-Zentrierung
11 - 31
Abb. 11.6.2 Keramiksubstrat-Zentrierung (Seitenansicht)
- Legende zu Abb. 11.6.2
➀
Keramiksubstrat
➁
Siehe Abschnitt 11.6.3.2
11.6.3.3 Wartung
-
Die Kugelumlaufführung in der X-Zentrierung muß gereinigt und gefettet werden.
-
Den pneumatischen Antrieb bei Bedarf auf Leichtgängigkeit prüfen.
-
Die Wartung des Transportes ist wie in Abschnitt 9.3.2 beschrieben, durchzuführen.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.6 Keramiksubstrat-Zentrierung Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 32
11.6.4 Technische Daten
11.6.5 Optische Zentrierung mit Schräglichtbeleuchtung
11.6.5.1 Allgemeines
Bei der optischen Keramiksubstrat-Zentrierung müssen die besonderen Gegebenheiten des Keramiksubstra-
tes berücksichtigt werden. Der Kontrast ist stark abhängig von der Paste die für die Justierstruktur verwendet
wird, von der freien Umgebung um die Justierstruktur, und der Art der Beleuchtung.
Die Schräglichtbeleuchtung befindet sich auf dem Frontteil der UP-Kamera (Unter-Portal-Kamera).

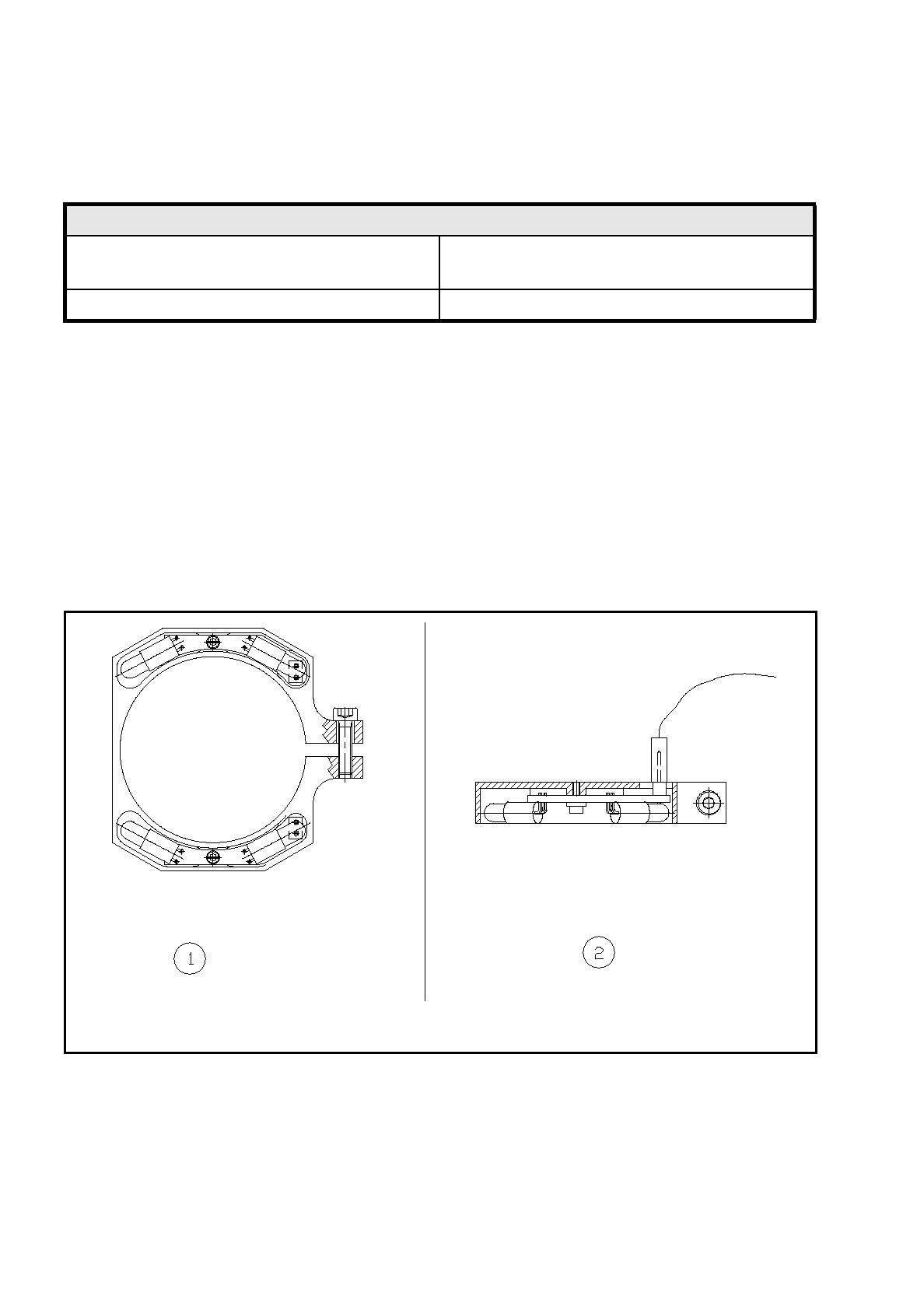

Abb. 11.6.3 Schräglicht-Beleuchtungseinheit für UP-Kamera
- Legende zu Abb. 11.6.3
➀
Draufsicht der Schräglichtbeleuchtungseinheit
➁
Seitenansicht der Schräglichtbeleuchtungseinheit
Keramiksubstrat-Zentrierung
Verarbeitbare Substratgrößen 50 mm x 50 mm (2“x2“) bis max. 4“x7“
(weitere auf Anfrage)
Pneumatikversorgung 5 bar
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.6 Keramiksubstrat-Zentrierung
11 - 33
Diese Schräglichtbeleuchtung kann alternativ zur vorhandenen Beleuchtung eingeschaltet werden (siehe
Tabelle in Abschnitt 11.6.2).
HINWEIS
Die Schräglichtbeleuchtung kann nur auf der „Unter Portal Kamera“ eingesetzt werden.
11.6.5.2 Markenempfehlung für Keramiksubstrate
Bei Keramiksubstraten ist der Kontrast zwischen dem Trägermaterial und der Leiterbahnschicht im allgemei-
nen sehr gering. Daher müssen zur Auswahl der Paßmarken bestimmte Kriterien in Bezug auf Markenform
und Markenaufbau beachtet werden. Nachfolgen geben wir Ihnen Empfehlungen für die Markenform und
Markenaufbau.
●
Markenform
Vorgeschlagen wird ein Rechteck oder Quadrat mit einer Kantenlänge von > 1mm, mit einem Freiraum
von > 0,5 mm.

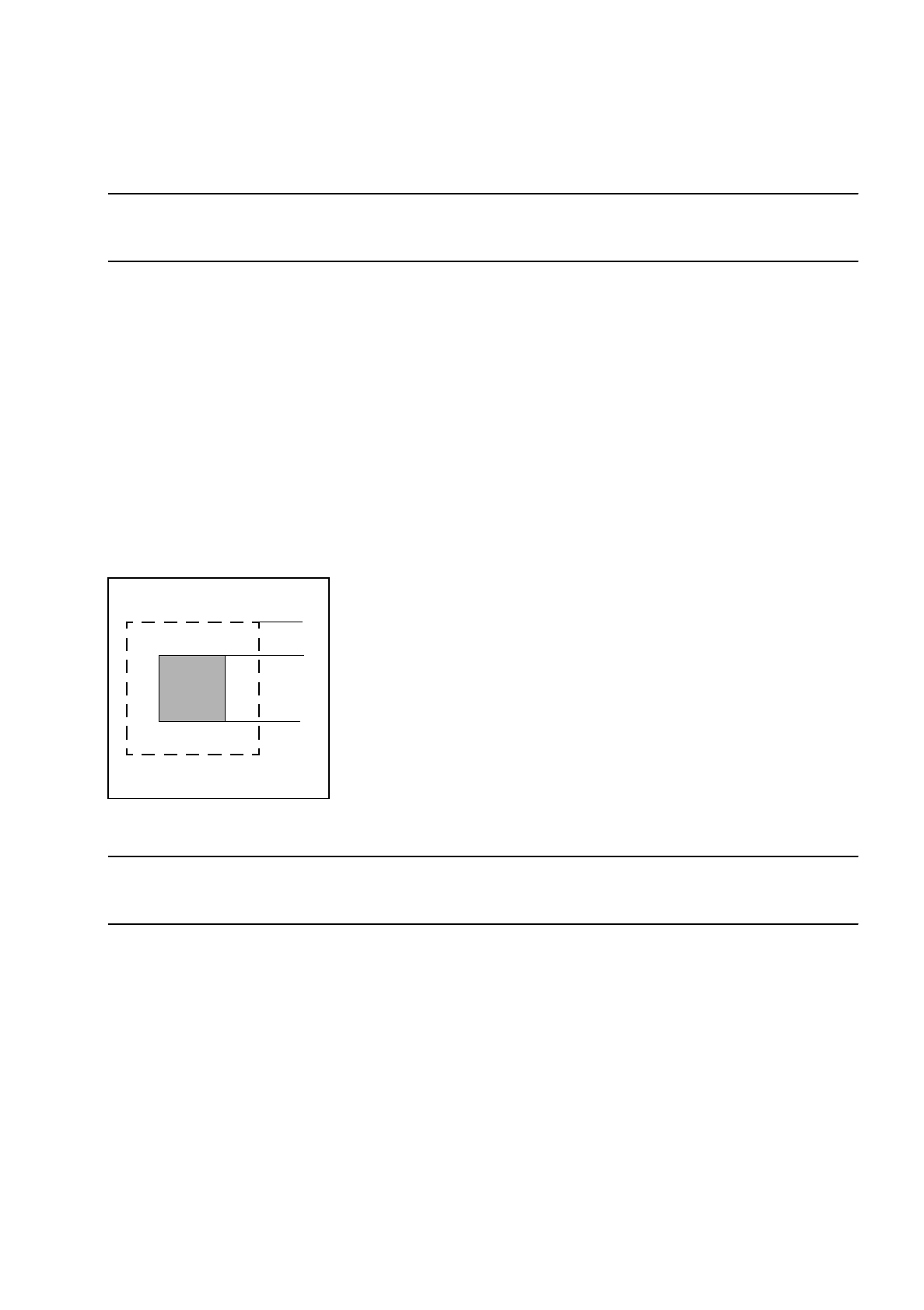

Abb. 11.6.4 Empfohlene Markenform
HINWEIS
Einfachkreuze sind ebenfalls geeignet, benötigen jedoch mehr Platz
0,5 mm
1,0 mm
