Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen Ausgabe 07/97 ab Softwareversion SR.403.xx 11.12 Pipettenwechsler für 6 er-Revo lverkopf 11 - 85 11.12.3 Funktionsweise Auf de n einzel nen Mag a…
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.12 Pipettenwechsler für 6 er-Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 84

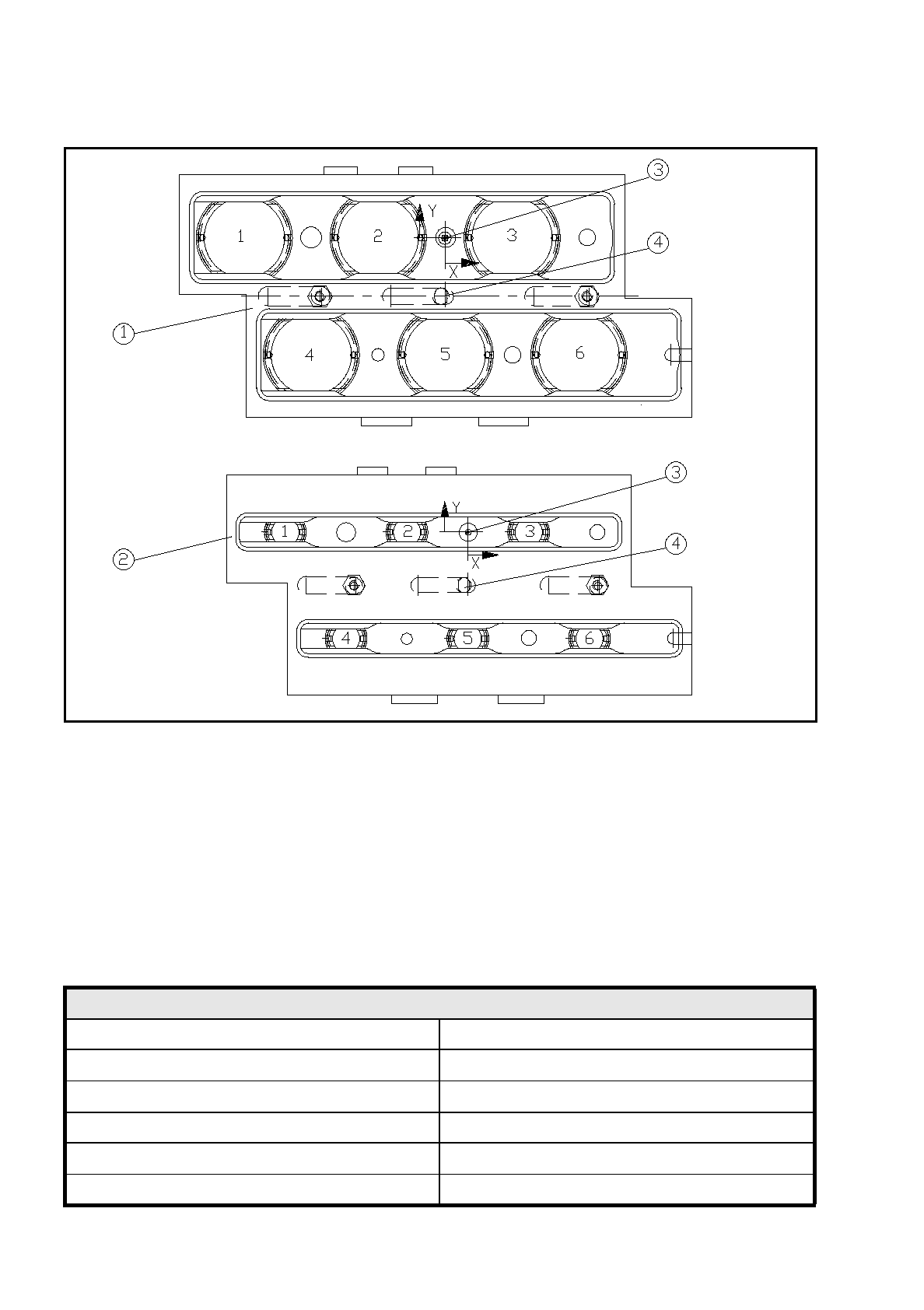

Abb. 11.12.2 Übersicht - Magazin und Pipettengarage
- Legende zu Abb. 11.12.1
➀
Magazin für Pipettentyp 8.xx
➁
Magazin für Pipettentyp 7.xx
➂
Positionsmarke
➃
Langloch für Mitnehmerstift
11.12.2 Technische Daten
Pipettenwechsler für Revolverkopf
Einbauraum (Länge x Breite x Höhe) 575 mm x 70 mm x 60mm
Anzahl der Pipettengaragen min.6 / max.30
Aufrüstbare Pipettentypen 7xx; 8xx
Öffnen und Schließen des Blechs < 200 ms
Fassungsvermögen des Abwurfbehälters ca. 50 Pipetten Typ 7.xx / ca. 5 Pipetten Typ 8.xx
Pneumatik 2 Pneumatikversorungsleitungen 5,5 und 2,5 bar
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 11 Stationserweiterungen/Optionen
Ausgabe 07/97 ab Softwareversion SR.403.xx 11.12 Pipettenwechsler für 6 er-Revolverkopf
11 - 85
11.12.3 Funktionsweise
Auf den einzelnen Magazinen des Pipettenwechslers befinden sich jeweils eine Positionsmarke zur Lageer-
kennung.
Die einzelnen Stellplätze der Magazine sind auf dem Pipettenwechsler mit den Zahlen 1 bis 5 gekennzeich-
net. Die einzelnen Pipettengaragen sind in den jeweiligen Magazinen von 1 bis 6 durchnumeriert
(siehe Abb. 11.12.2).
HINWEIS
Sondermagazine können nach Rücksprache mit Siemens AUT 5 BSM angefertigt werden und erhalten eine
gesonderte Kennzeichnung.
Die Lagefixierung der Pipetten in den Garagen erfolgt über ein in einer Achse um 12 mm verfahrbares Schlüs-
selblech. Je nach Stellung des Blechs werden die Pipetten entweder geklemmt oder freigegeben.
Die Bewegung des Blechs erfolgt über einen Pneumatikzylinder für alle Magazine bzw. alle Pipetten gleich-
zeitig. Alle Pipetten werden gleichzeitig freigegeben bzw. festgehalten.
Wenn kein Pipettenwechsel durchgeführt wird, befindet sich das Schlüsselblech immer in Stellung "geschlos-
sen".
●
Abholen einer Pipette
-
Die z-Achse des Revolverkopfes fährt nach unten.
-
Das Schlüsselblech fährt auf.
-
Die z-Achse fährt nach oben.
11 Stationserweiterungen/Optionen Betriebsanleitung SIPLACE 80S-20/F4/F4-6
11.12 Pipettenwechsler für 6 er-Revolverkopf Ausgabe 07/97 ab Softwareversion SR.403.xx
11 - 86
●
Ablegen einer Pipette
-
Das Schlüsselblech fährt auf.
-
Die z-Achse fährt nach unten.
-
Das Schlüsselblech fährt zu.
-
Die z-Achse fährt nach oben
Abb. 11.12.3 Lage des Schlüsselbleches
- Legende zu Abb. 11.12.3
➀
Schlüsselblech
●
Abwerfen defekter Pipetten
-
An der Abwurfposition fährt die z-Achse auf einen Hub von 14 mm.
-
Die z-Achse fährt hoch, und die Pipette wird durch Federdrähte von der Pinole abgezogen.
