Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ... Ausgabe 07/97 ab Softwareversion SR.403.xx 6.7 Wenn Sie die Rüstung wec hseln Einric hter 6 - 13 6.7 Wenn Sie die Rüstung wechseln Geben S ie vor e inem R üst…
6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6
6.6 Wenn Sie vorrüsten Ausgabe 07/97 ab Softwareversion SR.403.xx
6 - 12 Einrichter
6.6 Wenn Sie vorrüsten
Gehen Sie diese Checkliste durch, wenn Sie die Vorrüstung für die Maschine durchführen.
●
Reinigen Sie die Zuführmodule, indem Sie sie aussaugen oder „ausschütteln“.
●
Leeren Sie die Abdeckfolie aus den S-Zuführmodulen.
●
Reinigen Sie die Stellflächen der Zuführmodule.
●
Reinigen Sie die Bauelementetische
Saugen Sie diese ab oder verwenden Sie einen Borstenpinsel mit kurzen Haaren, um lose Bauelemente
auf dem Bauelementetisch zu entfernen.
VERLETZUNGSGEFAHR
O
Vermeiden Sie es, Bauelemente von der Magnetschiene der BE-Tische mit den Fingern zu entfernen. Sie ver-
letzen sich möglicherweise durch feinste Metallsplitter. Verwenden Sie dazu einen Borstenpinsel.
●
Ziehen Sie die Magnetschiene der BE-Tische regelmäßig - oder wenn Sie Unebenheiten festgestellt
haben - mit dem Ölstein ab (siehe Abschnitt 9.3.3 ’Bauelementetische’, Seite 9 - 20).
●
Reinigen Sie die Auflageflächen der BE-Tischunterseite.
●
Saugen Sie den Gurtcontainer aus.
●
Achten Sie auf die richtige Teilung der Zuführmodule.
●
Prüfen Sie den Zuführmodulestellplatz.
●
Sind alle Stecker der Zuführmodule am richtigen Platz eingesteckt?
●
Kürzen Sie den Leergurt an der Frontseite des Zuführmoduls auf rund 3 cm.
●
Sind die Gurtcontainerbleche richtig eingesetzt (siehe Abb. 6.5.2, Seite 6 - 11)?
●
Achten Sie auf die BE-Rollenstärke und versehen Sie große Rollen mit Steckachsen.
●
Spleißen Sie kurze Gurtreste aneinander.
Das Personal im Vorrüstbereich sollte über das gleiche Werkzeug verfügen wie die Maschinenbediener. Eine
Aufstellung dazu finden Sie in Abschnitt Abschnitt 6.13 ab Seite 6 - 21.
HINWEIS:
Ist die Aufrüstung fehlerhaft, sollen die Maschinenbediener dies (schriftlich oder mündlich) dem Personal im
Vorrüstbereich mitteilen.
Betriebsanleitung SIPLACE 80S-20/F4/F4-6 6 Was ist zu tun ...
Ausgabe 07/97 ab Softwareversion SR.403.xx 6.7 Wenn Sie die Rüstung wechseln
Einrichter 6 - 13
6.7 Wenn Sie die Rüstung wechseln
Geben Sie vor einem Rüstungswechsel die Rüstung mit Tätigkeitsbeschreibung am Drucker des Linienrech-
ners aus, wie dies in der Betriebsanleitung ’Linienrechner UNIX’ beschrieben ist.
6.7.1 Was Sie bei einem Zuführmodulwechsel beachten sollten
●
Gehen Sie vorsichtig mit den Zuführmodulen um, wenn Sie diese auf dem Bauelementetisch einsetzen
oder von dort entfernen. Schlagen Sie nicht mit der Aufsetzfläche der Zuführmodule gegen die Kanten des
BE-Tischs.
●
Reinigen Sie die Stellflächen der Zuführmodule.
–
Entfernen Sie dazu lose Bauelemente.
–
Entfernen Sie eventuell einen Gummibelag oder Schmutz auf der Auflagefläche der Zuführmodule.
●
Reinigen Sie die BE-Tische.
–
Saugen Sie diese mit einem Staubsauger ab oder verwenden Sie dazu einen Borstenpinsel mit kur-
zen Borsten.
VERLETZUNGSGEFAHR
O
Vermeiden Sie es, Bauelemente von der Magnetschiene der BE-Tische mit den Fingern zu entfernen. Sie ver-
letzen sich möglicherweise durch feinste Metallsplitter. Verwenden Sie dazu einen Borstenpinsel.
6.7.2 Was Sie bei einem BE-Tischwechsel beachten sollten
●
Stellen Sie die Zuführmodule gemäß dem Rüstplan am externen Rüstplatz auf. Beachten Sie dazu die
Hinweise zur Vorrüstung in Abschnitt 6.6.
●
Achten Sie darauf, daß die Auflagefläche der Gleitschienen am Automaten (siehe Abb. 6.7.1) sauber ist,
wenn Sie den BE-Tisch einsetzen.
HINWEIS:
Schieben Sie den BE-Wechseltisch vorsichtig und nicht mit zuviel ’Schwung’ in den Automaten ein. Kolli-
diert der BE-Wechseltisch mit dem Pipettenwechsler, so könnte dieser dejustiert werden und Sie müßten
ihn erneut kalibrieren.
6 Was ist zu tun ... Betriebsanleitung SIPLACE 80S-20/F4/F4-6
6.7 Wenn Sie die Rüstung wechseln Ausgabe 07/97 ab Softwareversion SR.403.xx
6 - 14 Einrichter

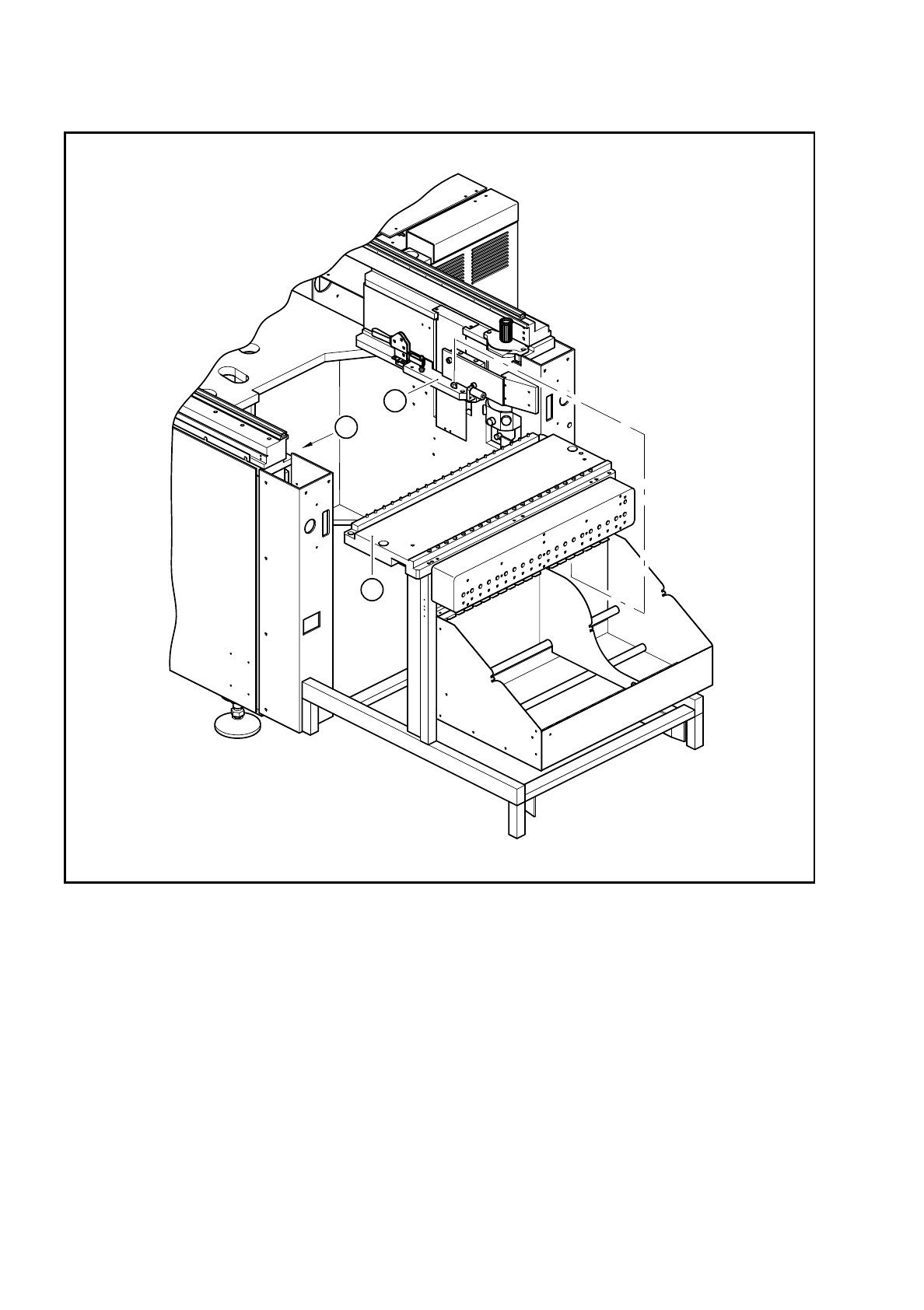

Abb. 6.7.1 Auflagefläche der Gleitschienen für den BE-Tisch reinigen
Legende zu Abb. 6.7.1
1 BE-Wechseltisch
2 Auflageflächen der Gleitschienen für den BE-Tisch
2
1
2
