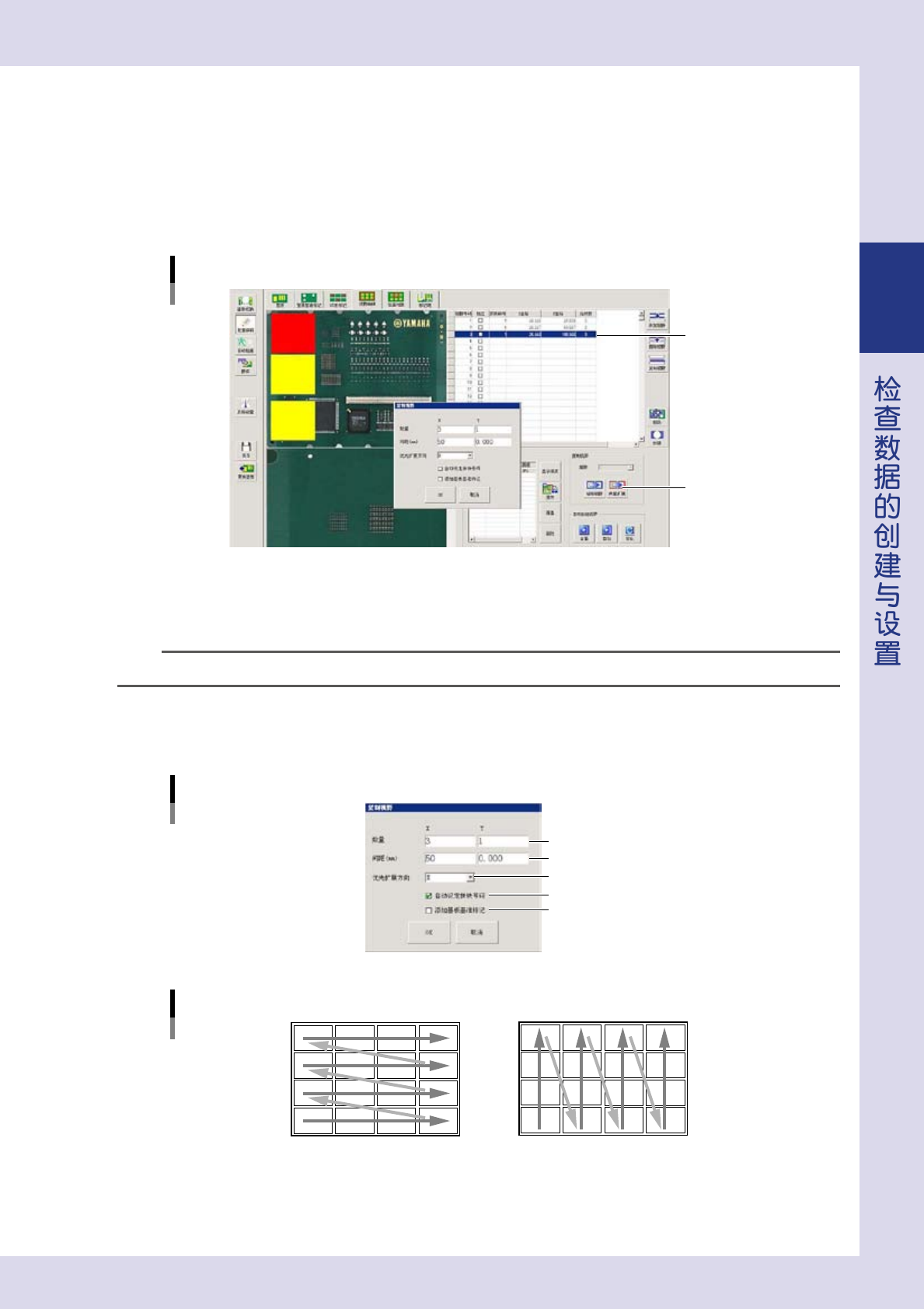

■ 多个视野的间距扩展
集合基板 ( 拼块基板 ) 等想要复制多个视野时，如使用间距扩展功能可以简单地进行复制。
1
选择想要复制的多个视野。
2
按 [ 间距扩展 ] 按钮。
显示「复制视野」对话框。
[间距扩展]按钮
[间距扩展]按钮
视野列表
26232-P9-00
3
输入想要复制的个数和间距。
在「数量」栏里输入想要复制的个数，「间距 (mm)」栏里输入视野的间距。
n
要点
在拼块基板中执行多个视野的间距扩展时，必须在「间距 (mm)」栏里输入设计的视野间距值。
4
设置要复制的方向。
从「优先扩展方向」的下拉框中选择要复制的方向。
设置条件
输入XY的个数
输入XY方向的间距
选择要优先复制的方向
自动设定拼块号码
添加基板基准标记
26233-P9-00
优先扩展方向
X方向
Y方向
25204-P9-00
自动设定拼块号码
自动在扩展后的视野中附加拼块号码。
添加基板基准标记
扩展视野时对基板基准标记进行识别并执行校正。
2-30
2
5
按 [OK] 按钮，执行复制。
6
点击视野列表或视野示意图。
显示被复制的视野。
复制后的画面例
复制前 复制后
被复制至指定
的位置
26234-P9-00
6.2.3 视野的自动创建与缩短生产节拍时间
如想在已创建检查对象的数据上自动创建视野，或为缩短检查节拍时间而想优化视野的号码时，可以使用「自动
创建视野」栏的按钮。
自动创建视野按钮
26235-P9-00
全面
自动在基板的整个面上均匀地创建视野。
自动
在考虑检查对象的位置、大小的基础上自动创建可以框住所有检查对象的视野，并附加可以使轴的移动时间控制在最短的
视野号码。
优化
修改视野号码，使轴的移动时间达到最短。
n
要点
使用「自动创建视野」栏的按钮编辑了视野时，必须保存视野图像。此时，如良品基板图像栏没有图像时，按 [ 保存 ] 按钮，视野
图像作为 Standard Image 被保存。如已有 Standard Image 时，则按 [ 覆盖 ] 按钮，覆盖保存 Standard Image。
2-31
2
6.3 视野图像的保存
保存创建的所有视野的图像。使用保存的视野图像，可以在自动检查时作为标准图像使用和在脱机软件上编辑数据。
■ 视野图像的保存方法
要保存标准图像时，按良品基板图像栏的 [ 保存 ] 或 [ 覆盖 ] 按钮。
如良品基板图像栏没有图像时，按 [ 保存 ] 按钮，视野图像作为 StandardImage 被保存。
如已有 StandardImage 时，则按 [ 覆盖 ] 按钮，覆盖保存 StandardImage。
n
要点
如更改了视野的坐标时，必须重新保存视野图像。按 [ 覆盖 ] 按钮，重新拍摄视野图像后覆盖原来的 Standard Image。
视野图像的保存
良品基板图像[保存]按钮
26236-P9-00
显示图像
从良品基板图像列表中选择基板后，按 [ 显示图像 ] 按钮，会显示所选基板的图像。
保存
在没有保存良品基板图像的状态下按 [ 保存 ] 按钮，基板图像会以基板 ID 为 StandardImage 被保存。
此后，则以保存日为基板 ID 保存图像。
覆盖
从良品基板图像栏选择要覆盖的基板后，按 [ 覆盖 ] 按钮，所选基板的图像被覆盖保存。
删除
从良品基板图像列表中选择基板后，按 [ 删除 ] 按钮，所选基板的图像被删除。
n
要点
在 [ 数据编辑 ] -「检查对象」画面按 [ 图像列表 ] 按钮，可以显示所保存的视野图像。
