设置判定条件参数。

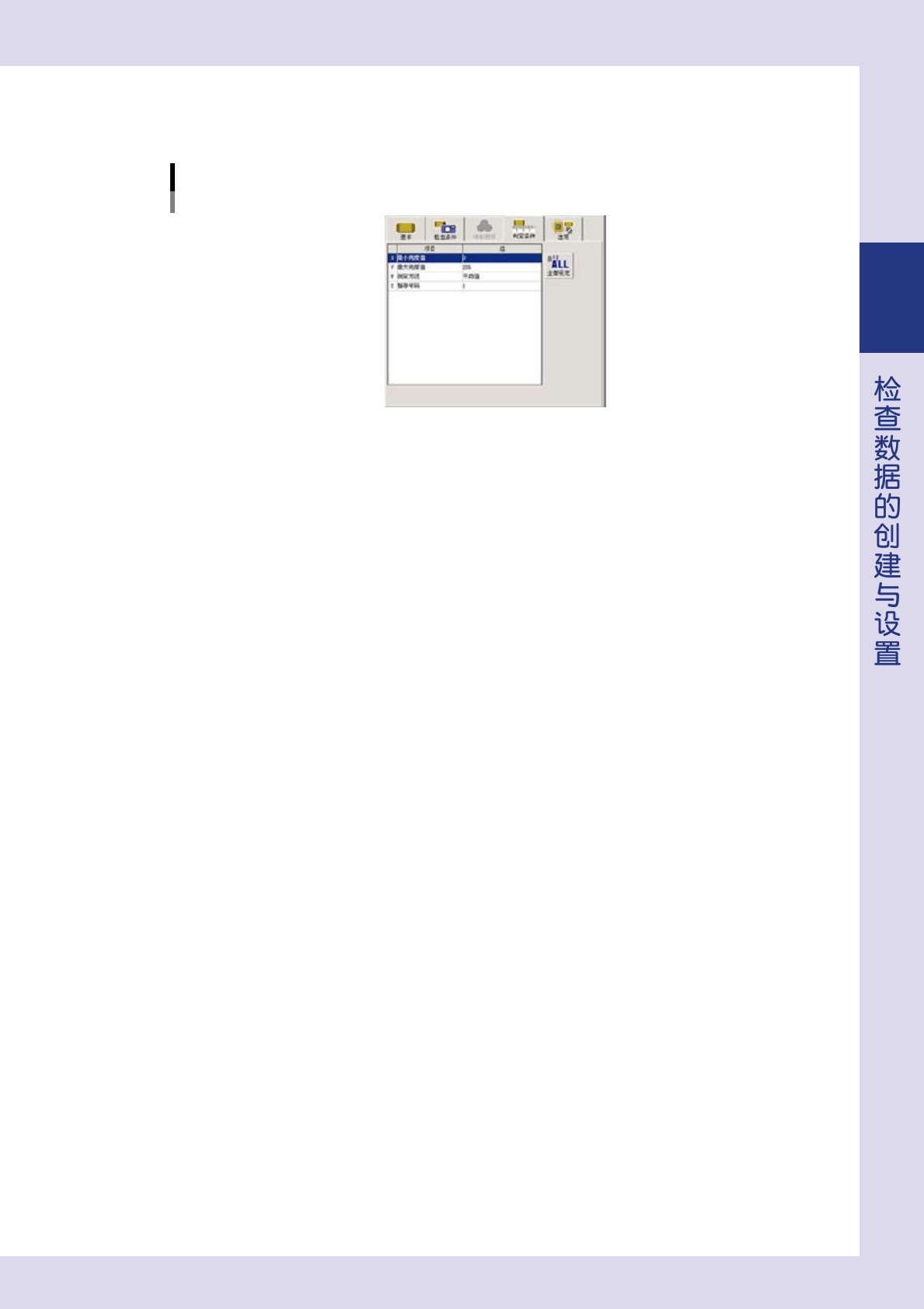

打开「判定条件」选项卡，设置下列参数。
判定条件参数
检查项目：亮度值
26265-P9-00
U. 最小亮度值
检查对象框内的亮度值达不到此处所设定的值时，判定为不良。
输入比 Step5 中检出的 Level 值小的数值。
设置为「SKIP」时，不作下限判定。
V. 最大亮度值
检查对象框内的亮度值超过此处所设定的值时，判定为不良。
输入比 Step5 中检出的 Level 值大的数值。
设置为「SKIP」时，不作上限判定。
W. 测定方法
从下拉框中选择适合检查位置用的测定方法。
‧
平均值 ：用检查对象框内的平均亮度值进行判定。
‧
最小值 ：用检查对象框内的最小亮度值进行判定。
‧
最大值 ：用检查对象框内的最大亮度值进行判定。
‧
偏差值 ：用检查对象框内的标准偏差亮度值进行判定。
‧
最大－最小 ：用检查对象框内的最大亮度值与最小亮度值之差进行判定。
X. 暂存号码
与检查项目「对比」同时使用。不进行对比检查时，设置为「SKIP」
4
对检查对象执行测试。
1. 设置完参数后，按 [ 对象测试 ] 按钮，对创建的检查对象执行测试。
2. 确认显示的实测数据后，按 [ 结束测试 ] 按钮。
5
设置「判定条件」参数中的亮度值。
参考实测数据中的 Level 的值，设置「U. 最小亮度值」、「V. 最大亮度值」。
6
再次对检查对象执行测试。
1. 按 [ 对象测试 ] 按钮，再次执行测试。
2. 确认实测数据后，按 [ 结束测试 ] 按钮。
实测数据
Level= ：实际测定的亮度值。
3. 根据测试结果，修改「检出条件」和「判定条件」参数。
2-56
2
8.3 文字识别
此检查项目，检查贴装角度或如 IC 元件等需要辨别元件的种类时使用。可以识别的文字仅限大写英文字母和数字。
一般，以读写文字的方向为 0 度。以 0 度为基准沿逆时针方向旋转的角度如下图所示。
1234
0 度
90 度 180 度 270 度
1234
1 2 3 4
1234
文字识别的角度
25205-P9-00
1
设置检查对象。
1. 创建检查对象框。
2. 将检查项目设置为「文字识别」。
3. 设置界限值。
参考
检查对象框的创建和界限值的设置，参照本章前述「7.1 设置检查对象的基本步骤」。
检查项目
文字识别
设置为「文字识别」
26266-P9-00
n
要点
从图像列表中选择照明时，可以在界限值栏里设置任意的数字。选择照明后，如将界限值栏选择为「AUTO」，可以自动按最佳界
限值获得测试结果。但，与指定数值相比检查时间会增长。
2-57
2
2
设置检出条件参数。
打开「检出条件」选项卡，设置下列参数。
检出条件参数
检查项目：文字识别
设置为「AUTO」
26267-P9-00
G、F. 文字尺寸 (mm)
X 和 Y 都设置为 AUTO。
3
设置判定条件参数。
打开「判定条件」选项卡，设置下列参数。
判定条件参数
检查项目：文字识别
26268-P9-00
c. 检查字符串
输入作为检查对象物的字符串。
也可以只输入部分想要检查的字符。( 此时，需将「e. 匹配类型」设置为「部分」。)
例 ：如只想检查字符串「3793」中的 7 和 9 时，输入「79」。
f. 最低一致率
初始值可以设置为「50」。文字的印刷太差时，可以从下拉框中选择 20 或 10 等较小的数值。
如选择「第一候补」，会自动从检出的候补文字中选择一致率最高的文字作为检查对象。
d. 文字类型
从「英文数字」、「英文」、「数字」中选择与「检查字符串」栏所设置的字符串相对应的字符类。
英文只能识别大写字符。
g. 容许旋转
否 ：只将特定的方向判定为良品时设置，即不容许旋转。此设置为默认设置。
容许 180° ：如芯片电阻等即使旋转 180 度也不存在问题时设置。
容许全部角度 ：不检查字符串的角度，只想确认是否有所设定的字符时设置。
但，进行图像处理时需要旋转图像，因此检查时间会增长。
e. 匹配类型
完全 ：检出的字符串是否与要检查的字符串完全一致。
部分 ：检出的字符串中是否含有要检查的字符串。
