第 1 部 基本篇 第 2 章 生产
2-13
在询问复原画面中，如果选择 ，则显示以下的询问画面。
图2-3-3-3-3 删除备份文件的询问画面（2）
· 选择“是”：则删除保存数据。
· 选择“否”：不删除保存数据。(下次启动时将再次出现复原处理的询问提示。)
启动时若检测出保存文件异常，则显示以下提示信息。
此时，不进行复原处理，可能已经损坏的数据将被删除。
图2-3-3-3-4 检查出备份文件异常
第 1 部 基本篇 第 2 章 生产
2-14
2-3-4 接通电源时吸嘴安装异常
接通电源时，在贴片头装有吸嘴的情况下，或因吸嘴更换操作时产生错误，贴片头的吸嘴安装信息（主
机内部信息）与实际贴片头安装的吸嘴可能不一致。出现这种情况时，请按下列方法进行操作。
● 检查吸嘴
按下操作面板的<ORIGIN>开关，全轴返回原点操作执行完毕后，会在返回原点画面下方位置显示“检
查 Head 上的吸嘴”。
此项操作会在：
－机器内部管理的各个贴片头的各个吸嘴有无，与
－事实上贴片头有无安装了吸嘴
的情况不一致时进行。
图2-3-4-1 激光脏污检查中显示的画面（返回原点）
● 贴片头有无吸嘴检查
进行上述检查，如果“机器内部管理的各个贴片头的各个吸嘴有无”与“事实上贴片头有无安装
了吸嘴”不一致时，会显示如下画面。
用两个波形表示
L1
～
L3
与
L4
～
L6
贴片头有无吸嘴。
图2-3-4-2 贴片头上的吸嘴有无状况画面
在此画面上进行操作，使附着在贴片头上的吸嘴返回 ATC。
第 1 部 基本篇 第 2 章 生产
2-15
● 使吸嘴返回 ATC，有“半自动方式”和“手动方式”两种操作方法。
“半自动方式”：按半自动归还按钮操作，使吸嘴返回 ATC。
“手动方式” ：按 XY 移动按钮、Z 移动按钮、开 ATC 按钮、关 ATC 按钮，将贴片头移动到方便操作
人员取下的位置，用手从贴片头上取下吸嘴。
(1)半自动方式
画面上没有激光脏污的信息时，可以安全地运行“半自动方式”。
Step1: 在“在 Head 上的吸嘴状况”画面中，按“半自动归还”按钮。
Step2: 显示是否运行的询问画面。
Step3: 此时按[Exec]按钮，则开始运行半自动方式。

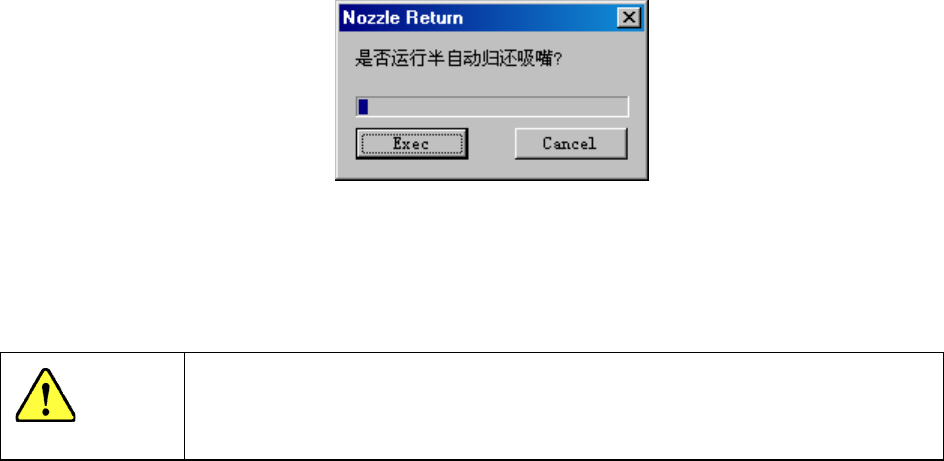

图2-3-4-3 选择半自动运行画面
根据是否使用 HMS，操作会有相应变化。
检查 ATC 中有无吸嘴时，若配备有 HMS，则用 HMS 进行检查。
若在机器设置中把 HMS 设置为“不使用”，则不能执行吸嘴的半自动返还。
单击[运行]或[OK]后，为了归还吸嘴，轴会移动。
单击以前，请务必确认没有人在进行设备内部的作业。
为了防止人身伤害，在机器动作中切勿把手伸入设备内部，脸和头也不要靠近。
警告
