第 1 部 基本篇 第 2 章 生产
2-24
2-7 生产准备
<步骤>
2-7-1 基板的设置
固定基板(定心)的方式有使用挡块、挡块2的“外形基准”。
这里讲述如何使用“生产”个别控制画面
※1
进行设置的方法。
*1：生产个别控制画面是指：在“生产”-“传送·I/O 状态”画面内按下“个别控制” 按
钮，利用其功能来安排传送准备工作的画面。
有关个别控制的详细说明，请参见第 8 章。
（注意）要启动“生产”，需要读入生产程序。
调整传送轨道宽度
调整外形基准位置
配置支撑销
第 1 部 基本篇 第 2 章 生产
2-25
2-7-1-1 传送部的构成
外形基准时
1) 基板被搬入，IN 传感器①检测出基板后，传送马达⑤将对驱动轴⑥进行驱动，通过传送带开始传
送。同时，挡块（挡销）⑦将变为 ON。
2) 当基板到达挡块（挡销）⑦时，被停止传感器③检测出，当设置选项时支撑台⑪
上升，固定棒⑨
会下降。此时，基板被安装在支撑台⑪上的支撑销⑭与固定棒⑨所固定。
3) 固定后，如果是 3 个缓冲器选购项，则下一块基板同样被送入，在等待传感器⑯
的位置等候。
4) 生产完成后解除固定，开始搬出。
5) 基板在通过 OUT 传感器②时（3 个缓冲器选购项时第一块基板通过 C-OUT 传感器⑮时），挡 块 ⑦再
次变为 ON，下一块基板则被固定。
图2-7-1-1-1 基板传送
① IN 传感器 ⑧ 挡块 2 ⑮ C-OUT 传感器（选购项）
② OUT 传感器 ⑨ 固定棒（固定基板用） ⑯ 等待传感器（选购项）
③ 停止传感器 ⑩ 减压阀(固定棒用) ⑰ 自动调整基板宽度用马达（选购项）
④ 传送电磁阀 ⑪ 支撑台（选购项） ⑱ 障碍物检测传感器（选购项）
⑤ 传送马达 ⑫ 支撑台 UP 传感器（选购项） ⑲ 操作杆
⑥ 驱动轴 ⑬ 支撑台 DOWN 传感器（选购项） ⑳ 操作摇把
⑦ 挡块（挡销） ⑭ 支撑销（选购项）
①
②
③
⑮
④
⑤
⑤
⑤
⑥
⑥
⑥
⑦
⑧
③
⑨
⑨
⑨
⑨
⑩
⑪
⑫
⑬
⑭
⑯
⑰
⑱
⑱
⑲
⑳
第 1 部 基本篇 第 2 章 生产
2-26
2-7-1-2 传送轨道宽度的调整
（1)采用手动宽度调整(标准)时
<步骤>
1） 请调整传送的宽度。
在操作杆⑲上安装操作摇把⑳，将传送的宽度调整至基板能顺利通过的宽度(“基板宽度+0.5
mm～1mm”)。
2） 请确认整个传送轨道范围内基板都能顺利通过。
3） 调整完成后，请卸下操作摇把。
（2）采用自动宽度调整(AWC、选购项)时
也可打开生产程序文件，在显示的“基板宽度自动调整”（AWC，选购项）画面中进行调整。
这里就下列“生产”-“传送·I/O 状态”画面，讲述从画面上进行调整的方法。
<在“传送、I/O 状态”画面中的调整方法>
1） 请启动“生产”。
2） 在菜单栏点击“窗口”-“传送·I/O 状态”。

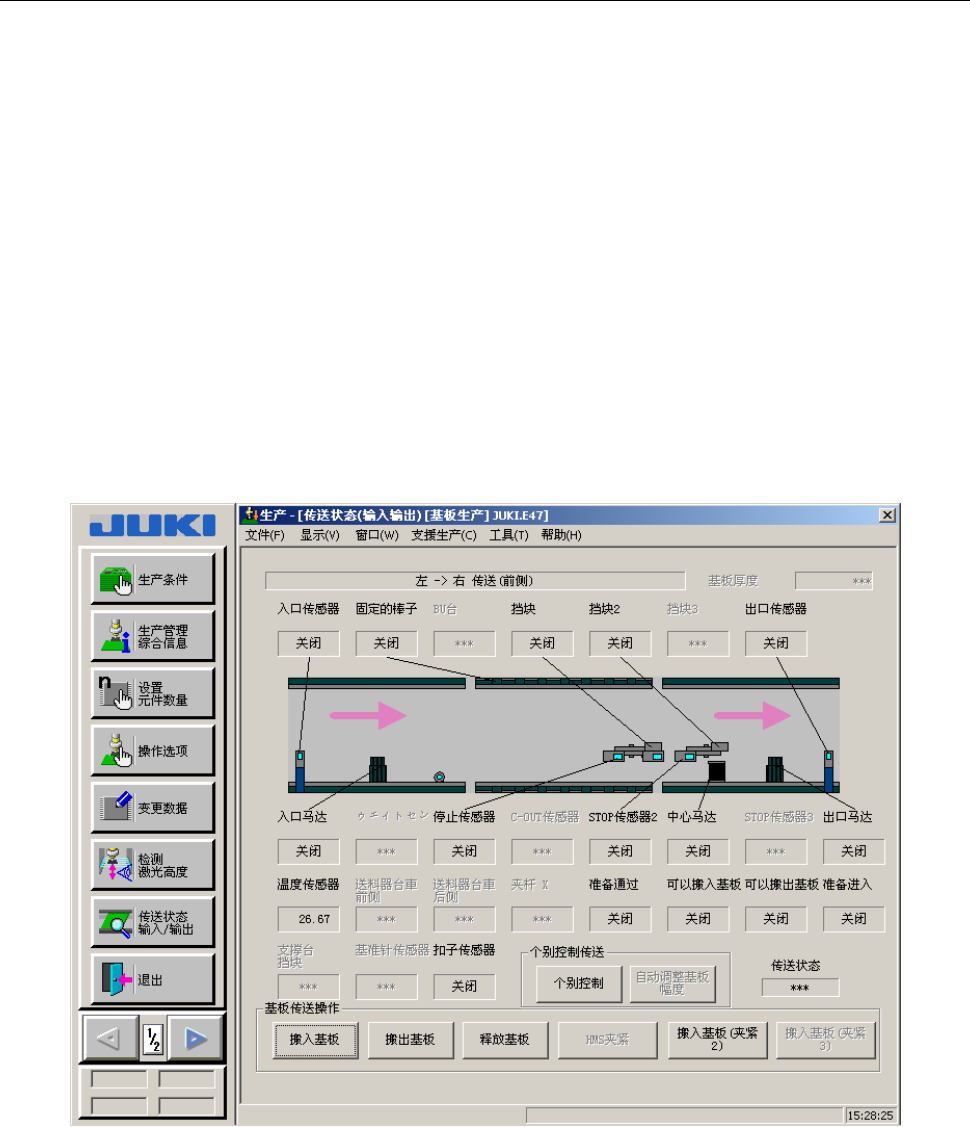

图2-7-1-2-1 传送·I/O 状态
