第 2 部 功能详解篇 第 8 章 手动控制 8-28 8-4-3 图像 8-4-3-1 VCS 控制 不能选择。 8-4-4 供给装置 8-4-4-1 MTC 控制 不能选择。
第 2 部 功能详解篇 第 8 章 手动控制
8-27
8-4-2-3 自动调整基板宽度控制
从菜单栏中选择“控制”/“传送系统”/“自动调整基板宽度”，则显示如下的自动基板宽度调
整控制画面。
图8-4-2-3-1 自动调整基板宽度控制
(1) 控制项目
用按钮来选择控制项目。
(2) 控制按钮
用控制按钮来执行控制项目。
选择控制项目，选择“执行(E)”按钮或按下“F3”键来进行控制。
1) 返回原点
使自动基板宽度调整返回原点。
2) 变更宽度
变更传送的宽度。
(3) 状态显示
连续显示各传感器、各单元的状态。
第 2 部 功能详解篇 第 8 章 手动控制
8-28
8-4-3 图像
8-4-3-1 VCS控制
不能选择。
8-4-4 供给装置
8-4-4-1 MTC控制
不能选择。
第 2 部 功能详解篇 第 8 章 手动控制
8-29
8-4-4-2 送料器送料针控制
从菜单栏中选择“控制(C)”/“供给装置(F)”/“送料器送料针控制(F)”，则显示如下的送料
器送料针控制画面。

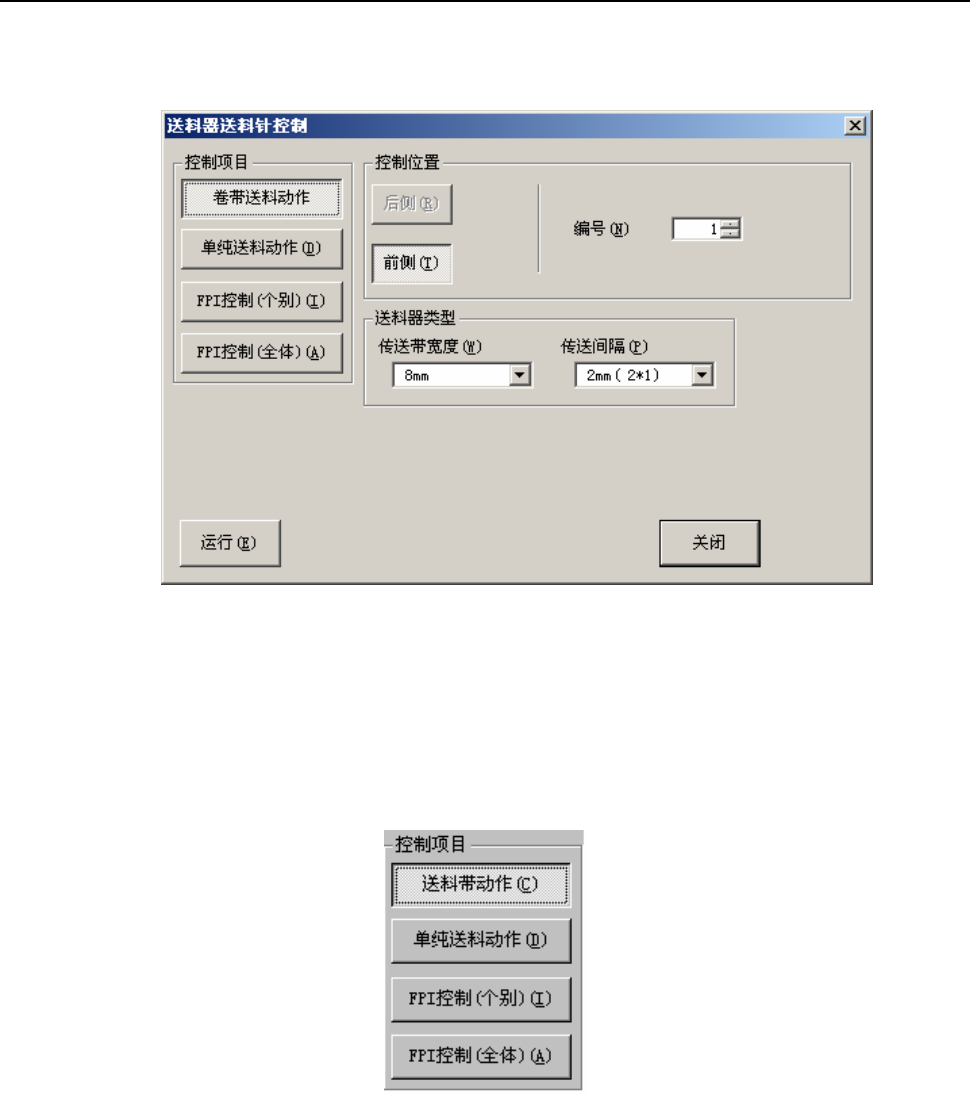

图8-4-4-2-1 送料器送料针控制
(1) 控制项目
用按钮来选择控制项目。
在 MS 参数的“选项”设置中未选中送料器位置指示器(未安装)时，不能选择 FPI 控制。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
图8-4-4-2-2 控制项目
