第 1 部 基本篇 第 2 章 生产
2-124
2-11-12 继续返回原点
2-11-12-1 通常的返回原点
起动时，或在不能继续返回原点时，按下<ORIGIN>开关，会显示如下的返回原点画面。

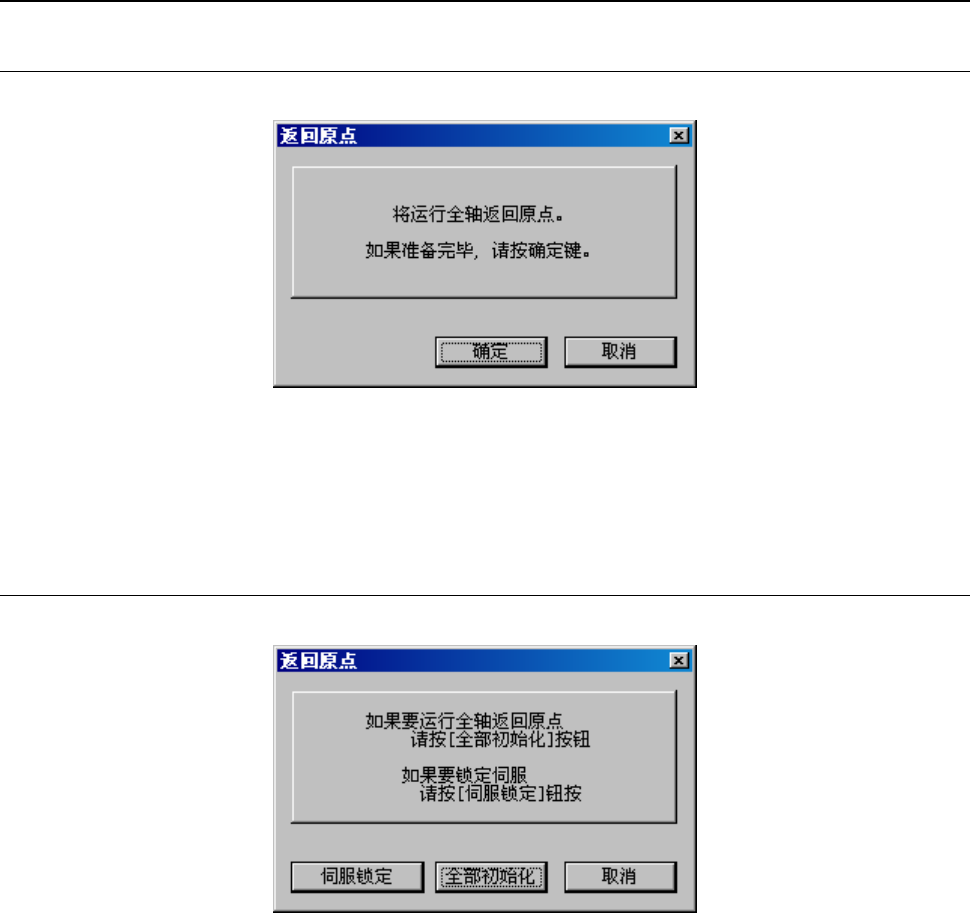

图2-11-12-1-1 通常的返回原点
“确定”按钮 ：进行全轴返回原点。
“取消”按钮 ：不进行返回原点，结束返回原点画面。
2-11-12-2 继续返回原点
在可进行继续返回原点的状态下，按下<ORIGIN>开关，会显示如下返回原点画面。
图2-11-12-2-1 继续返回原点
“伺服锁定”按钮 ：锁定各轴伺服。
“全部初始化”按钮：进行全轴返回原点。
“取消”按钮 ：不进行返回原点，退出返回原点画面。
第 1 部 基本篇 第 2 章 生产
2-125
2-11-12-3 继续返回原点的条件
要显示继续返回原点画面，必须先完成一次全轴返回原点。
◇ 因切断伺服电源出现非同步现象时，可否进行继续返回原点列表如下。
表2-11-12-3-1
No. 非同步现象 继续返回原点
1 主机异常停止 ×
2 供料器悬浮瞬间停止 ○
3 各轴限位传感器检测 ×
4 MTS 异常停止 ×
5 各轴报警 ×
◆ 发生下述情况时，不能进行继续返回原点。
① 全轴返回原点未完成时
② 已执行了继续返回原点，但未完成时
第 1 部 基本篇 第 2 章 生产
2-126
2-11-13 发生错误时确认吸嘴安装状况
在生产中进行吸嘴更换时，如果贴片头未能正确地安装吸嘴，会使生产异常终止。
在这种情况下，可使用本功能，选择手动方式或自动方式,将贴片头抓住的吸嘴放回ATC。
2-11-13-1 放回吸嘴对话框
当更换吸嘴时，吸嘴安装出错，会使生产异常终止，显示如下画面。
请指定手动或自动放回吸嘴。
图2-11-13-1-1 吸嘴错误
按下<START>开关，按照选择模式开始放回吸嘴。
按下<STOP>开关，返回生产通过状态。
