第 1 部 基本篇 第 4 章 制作生产程序 4-154 ② 正在进行单独检测的画面 在单独检测过程中，会显示如下画面。显示正在进行单独检测的元件的内容及吸取位置， 并依次显示进行中的处理内容。 图 4-5-4-2-6 正在进行单独检测 要强行中止检测时，按下<停止>开关，则显示以下对话框。 请选择是否结束检测。 图 4-5-4-2-7 检测结束的确认 因元件的包装方式而有所不同，当元件尺寸在1mm以下时， 会显示询问检测后…
第 1 部 基本篇 第 4 章 制作生产程序
4-153
步骤2)按下示教按钮或HOD装置的键，进行坐标示教，然后按ENTER键确定。
图4-5-4-2-4 正在示教（面板）
图 4-5-4-2-5 正在示教（HOD）
ⅲ 检测项目
选择需要检测的项目。默认值为选择所有可能的项目。
根据元件种类，可检测的项目有所不同。
设定结束后，单击“检测”，进行单独检测。
第 1 部 基本篇 第 4 章 制作生产程序
4-154
② 正在进行单独检测的画面
在单独检测过程中，会显示如下画面。显示正在进行单独检测的元件的内容及吸取位置，
并依次显示进行中的处理内容。
图 4-5-4-2-6 正在进行单独检测
要强行中止检测时，按下<停止>开关，则显示以下对话框。
请选择是否结束检测。
图 4-5-4-2-7 检测结束的确认
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，会显示询问检测后的元件是归还、
或是废弃的对话框。
图 4-5-4-2-8 确认是否归还元件
第 1 部 基本篇 第 4 章 制作生产程序
4-155
根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，会显示如下询问。

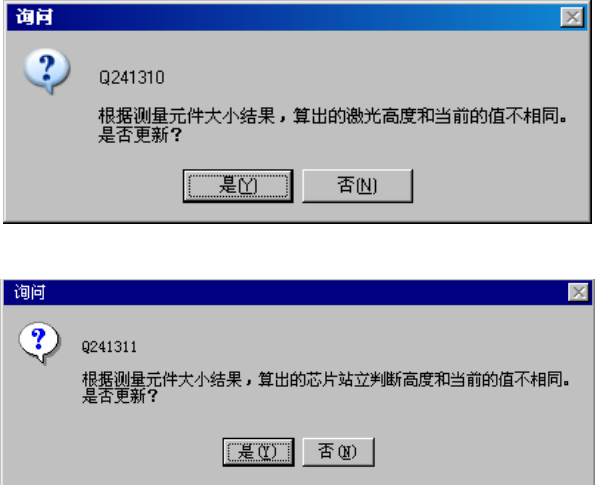

图 4-5-4-2-9 询问是否更新激光高度
图 4-5-4-2-10 询问是否更新芯片站立判定高度
●是：用检测的数据覆盖原来的设置值。
●否：忽略检测的数值，使用原来的设定值。
