第 1 部 基本篇 第 2 章 生产
2-93
2) 发生错误的供给装置的跟踪及吸取位置校正
与元件用完时的暂停相同。
3) 详细信息
与元件用完时的暂停相同。(参见2-11-1 元件用完)
第 1 部 基本篇 第 2 章 生产
2-94
2-11-3 发生标记识别错误
发生BOC标记、基准领域标记识别错误时，会显示如下画面，进入暂停状态。
图2-11-3-1 BOC 标记识别错误
<处理步骤>
1) 按下示教按钮或选择 HOD 的摄像机，进行示教。
2) 可选择“生产重启模式”。请根据情况选择。
● 在同一位置重试
忽略已示教的位置，再次进行标记识别。
● 在示教的位置重试
因基板的加工偏差等原因标记位置在检测边缘时选择此项,可在已示教位置上再进行标记
识别。
● 把示教位置定为中心（把示教结果作为识别结果）
因标记氧化等原因无法识别时选择此项,把已示教位置作为标记位置进行贴片修正。请在正
确执行示教后再选择此项。
● 示教
按下示教按钮即可示教。
安装有 HOD（选购项）时，可使用 HOD 进行示教。
3) 按<START>开关，则可开始继续生产。
上述选择仅对当前已经定心的基板有效。从下次基板开始，生产
程序值为有效。若因批量变更等更改了标记条件，请重新编辑生
产程序。
注意
第 1 部 基本篇 第 2 章 生产
2-95
2-11-4 打开安全盖
在生产运行中打开安全盖时，会显示如下画面，并进入暂停状态。

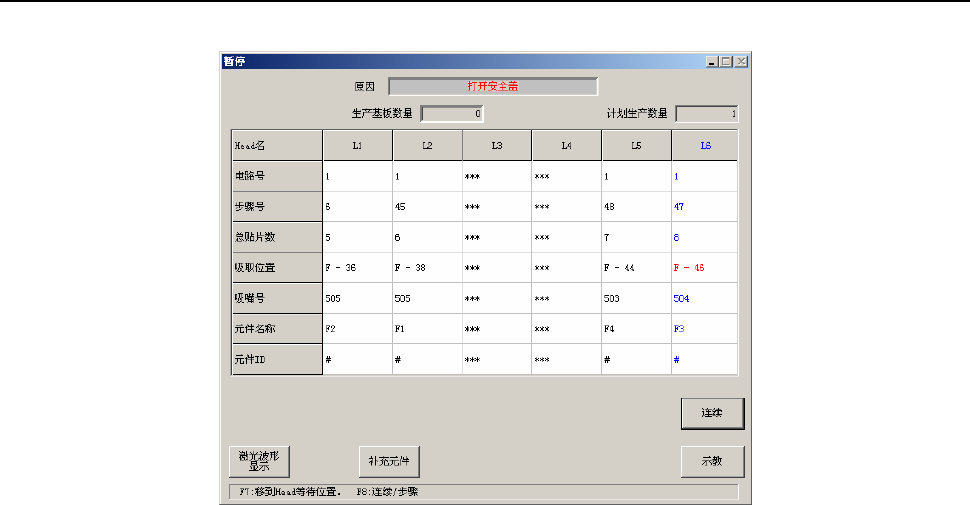

图2-11-4-1 安全盖打开
按下<START>开关，则开始继续生产运行。此时，生产运行进入低速状态。关闭安全盖后，即恢
复高速运行。
按下<STOP>开关，则显示出中断信息、并中断生产运行。
