(2)手动方式
贴片头有激光脏污时，请进行“手动方式”。
手动取出吸嘴归还时，请务必确认贴片头已经停止后，再取出归还。
手动方式与前面所述相同，是由操作人员将贴片头移动到方便取出吸嘴的位置，从贴片头上取下吸嘴
归还到 ATC 的方式。
Step1: 请选择移动贴片头和 ATC 开关按钮。
在[Head 上的吸嘴状况]画面中，按[XY 移动]按钮后，会显示如下画面。
XY 坐标原点，为操作面板正面左端（0，0）的坐标点。

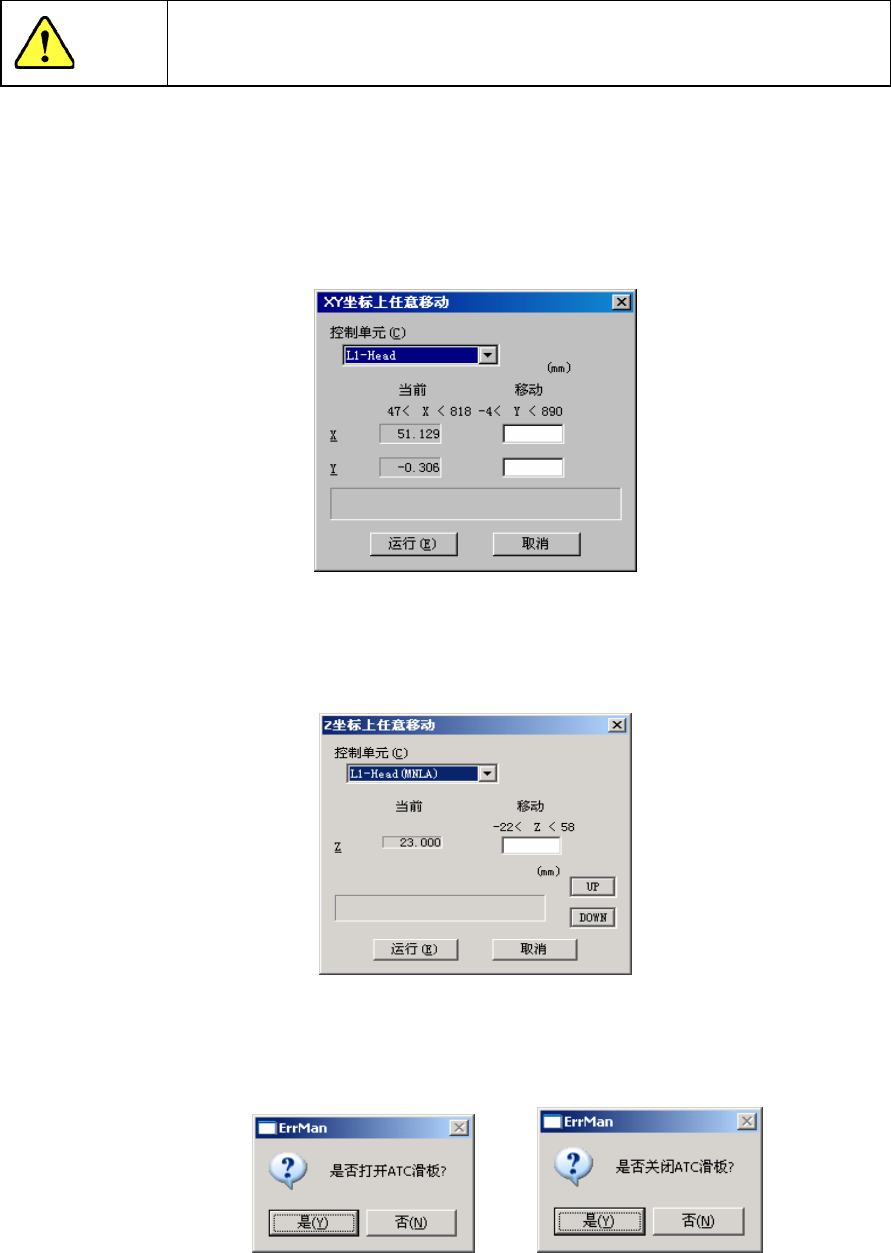

图2-3-4-4 XY 坐标任意移动画面
在[Head 上的吸嘴状况]画面中，按[Z 移动]按钮，会显示如下画面。
Z 轴的坐标原点为基板的高度坐标原点（0），上为“+”、下为“-”。
图2-3-4-5 Z 轴坐标任意移动画面
Step2: 在 [Head 上的吸嘴状况]画面中，按[开 ATC]、[关 ATC]按钮后，会显示确认的对话框画面。
注意
第 1 部 基本篇 第 2 章 生产
2-17
2-3-5 事件画面
打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，会显示如下画面。
图2-3-5-1 显示错误画面（紧急停止）
画面中有时会显示“如果想看其他事件，请按右键”。
这表示同时发生了多个事件，画面上只显示优先级高的事件。
按
按钮，将显示所发生的事件的阶层结构。正发生的事件有勾选标记。
图2-3-5-2 阶层显示画面
第 1 部 基本篇 第 2 章 生产
2-18
2-4 预热
主要在节假日结束后或在寒冷地区使用时，需在接通电源后立即进行预热。
预热的时间根据具体情况而定，大致10分钟左右。
2-4-1 初始画面
从主画面的菜单栏中选择“维护”→“预热”后，显示下图所示的预热初始化画面，可在此设定
预热条件。
图2-4-1-1 预热初始化画面
根据用户级别，画面的部分项目有下列变化。
项目 顺序 速度
显示 修理工程师以下不显示 修理工程师以下以显示灰色
按下<START>开关后，开始预热操作。
按下<START>开关后，轴即开始移动，开始预热操作。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
此外，为了避免人身伤害，在动作过程中，切勿将手放入装置内部，或将脸
和头靠近装置。
注意
输入停止时间、
次数或温度
选择预热
对象
根据用户级别限
制使用/设置
选择预热结
束的条件
