第 2 部 功能详解篇 第 8 章 手动控制
8-30
(2) 控制位置
在控制项目中选择“带状送料动作”时，在控制位置上通过控制侧(按钮)与编号(编辑框) 选择
要控制的针的位置。
在控制项目中选择“单纯送料动作”时，按下控制位置(按钮)选择要控制的销位置。

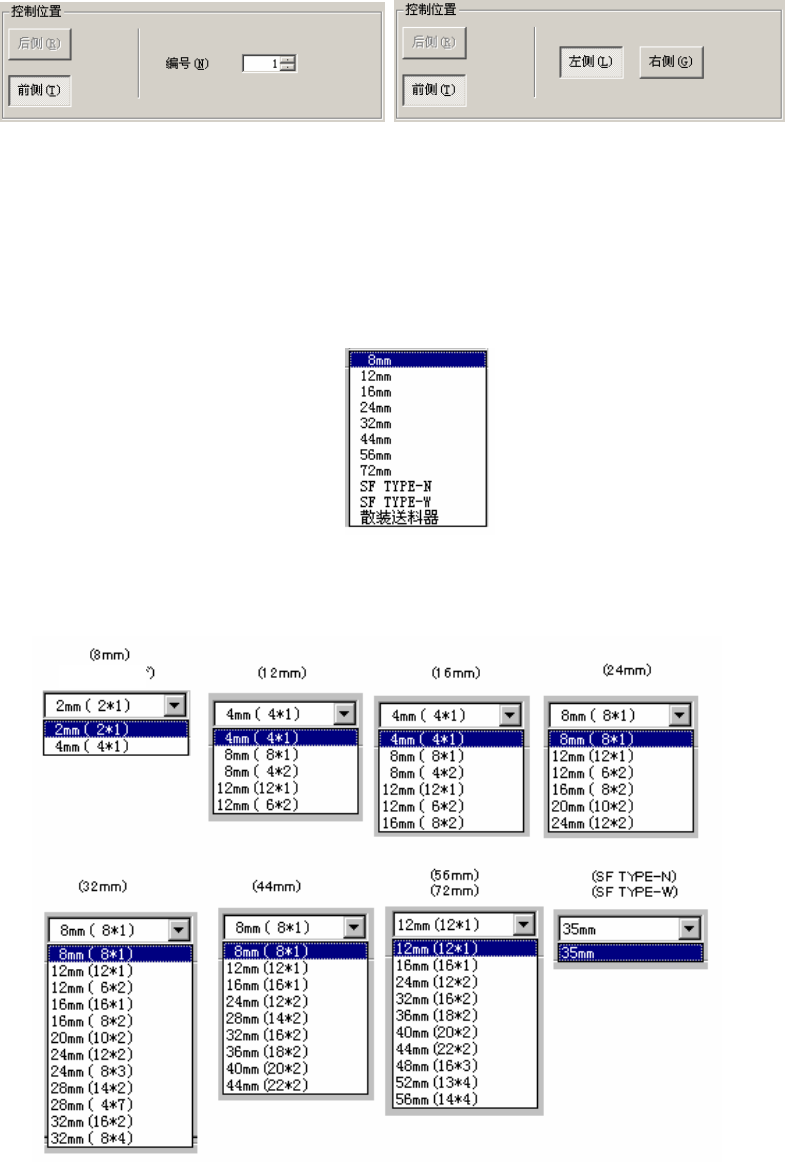

图8-4-4-2-3 选择带状送料动作时 图8-4-4-2-4选择单纯送料动作时
(3) 送料器的种类
在控制项目中选择了“带状送料动作”时，要在组合框上选择送料带的宽度和间隔。
在控制项目中选择了“单纯送料动作”时，不能设置。
¾ 按下“Alt”+“↓”键，显示如下一览表。
① 传送带宽度
② 传送间隔
可选择的 传送间隔，因带的宽度而异。
散件供料器
第 2 部 功能详解篇 第 8 章 手动控制
8-31
(4) 控制按钮
用控制按钮来执行控制项目。
控制项目不同，控制按钮的显示也不同。
1) 送料带动作
执行送料带送料动作
·当选中控制项目的“送料带动作”时，选择“运行(E)”按钮或按下“F3”键来进行控制。
2) 单纯送料动作
以送料器台为单位设置送料动作。
·当选中控制项目的“单纯送料动作”时，选择“运行(E)”按钮、“停止(S)”或按下“F3”
键、“F4”键来进行控制。
3) FPI 控制(个别)
控制送料器位置指示器的开/关。
·在控制项目的“FPI控制(个别)”被选中时，选择“开灯 (O)”按钮、“关灯(F)”按钮、“开
/关(／)”按钮、“闪烁(B)”或按下“F3”键、“F4”键、“F5”键、“F6”键来进行控制。
4) FPI 控制(全体)
以送料器台前面、后面为单位，对送料器位置指示器的开/关进行控制。
·在控制项目的“FPI控制(个别)”被选中时，选择“开灯 (O)”按钮、“关灯(F)”按钮、“开
/关(／)”按钮、“闪烁(B)”或按下“F3”键、“F4”键、“F5”键、“F6”键来进行控制。
8-4-4-3 DTS控制
不能选择。
第 2 部 功能详解篇 第 8 章 手动控制
8-32
8-4-4-4 MTS控制
从菜单栏中选择“控制”/“供给装置(F)”/“MTS控制(S)”，则显示如下的MTS控制画面。
图8-4-4-4-1 MTS 控制
(1) 控制项目
用单选按钮来选择控制项目。
(2) 托盘
指定要控制的托盘的层数。
(3) 控制按钮
用控制按钮来执行控制项目。
控制项目不同，控制按钮的显示也不同。
1)托盘
控制托盘的取出/存储。
·控制项目的“托盘”被选中时，选择“取出(E)”按钮、“存储(S)”按钮、“取/存(／)”按
钮或按下“F3”键、“F4”键、“F5”键来进行控制。
(4) 状态显示
在控制结束时显示各单元的状态。
连续显示连线状态、门的开关状态。
