第 2 部 功能详解篇 第 10 章 自动校准
10-2
10-1-1 刚启动后
从菜单栏(图10-1-1-1)中选择“维护”/“自动校准…”，则显示图10-1-1-2的自动校准初始画
面。
图10-1-1-1 菜单栏
图10-1-1-2 自动校准初始画面
10-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
在MS参数的“选项”设置中未选中的(未安装)组件，不能选择
图10-1-2-1 设置组的项目
第 2 部 功能详解篇 第 10 章 自动校准
10-3
10-1-3 保存设置值
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会保存设置值。
¾ 选择菜单栏的“文件(F
)”/“退出（应用程序）(X)”或命令按钮的“退出”，则会显示询问，
要求确认是否保存。此时如果选择“是(Y)”则可保存设置值。
图10-1-3-1 询问保存
表10-1-3-1 设置按钮的说明
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
第 2 部 功能详解篇 第 10 章 自动校准
10-4
10-2 设置组
10-2-1 激光/传感器高度
设置从基板表面到各激光/传感器高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“AT
C吸嘴配置”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。

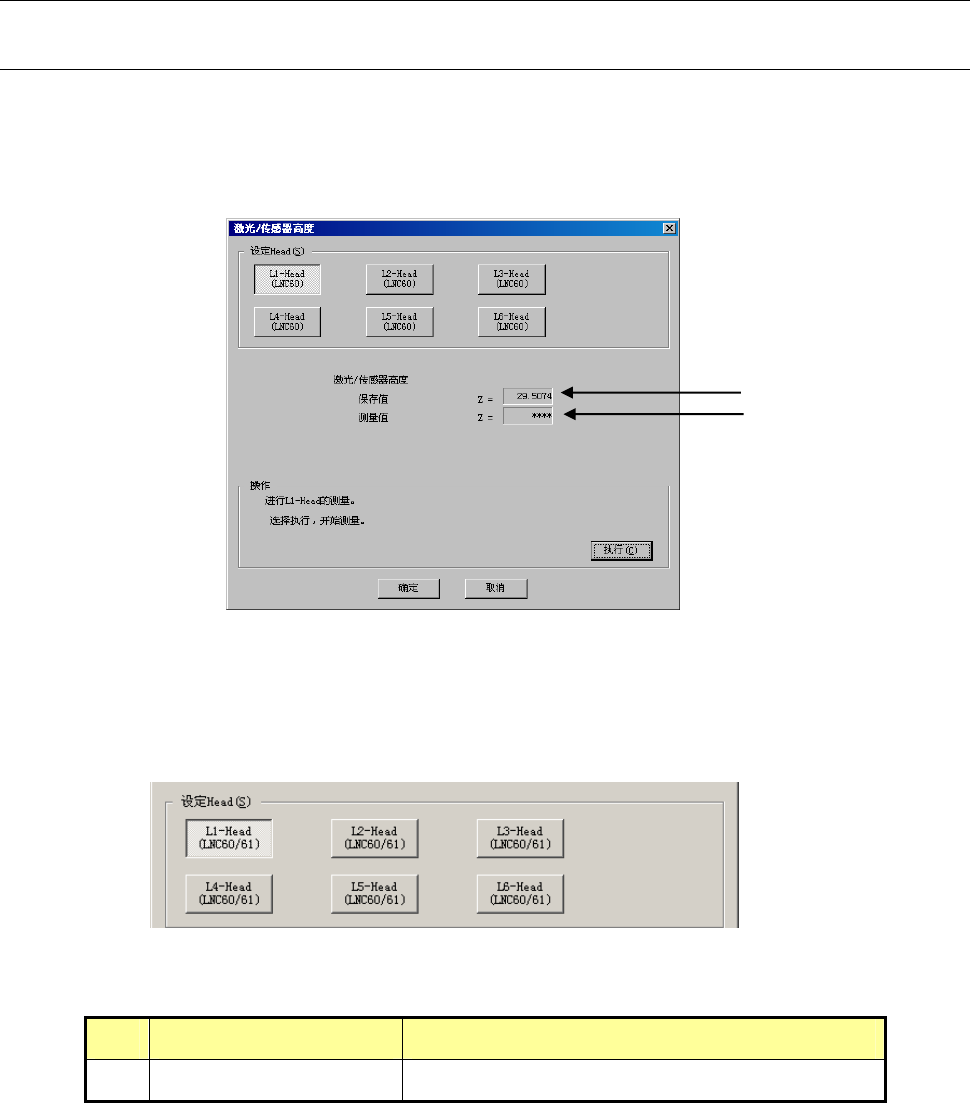

图10-2-1-1 激光传感器高度
设定Head
用选择框按钮选择设定Head对象（只能选择一个）。
在机器设置的“使用单元”设置中没有选中(不使用)的单元，不能选择。
(1) 设置项目
（2） 设置方法
用“设定Head”单选按钮选中贴片头后，请按照操作内的指示进行设置。
1) 选择“确定”时，则设置值生效。(此时不保存。)
2) 选择“取消”，则设置值无效。
No. 项目 设置的内容
1 激光传感器高度 从基板到激光传感器的高度
(设置的高度)
(测量到的高度)
