FEEDER W56c 2/3 フィーダ W56c 2/3 AB10503 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 85 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE 86 AA9LK01 1 BKT, ROLLER ＢＫＴ ローラ OT 8…
FEEDER W56c 2/3
フィーダ W56c 2/3 AB10503
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
47 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
48 AA3BT02 1 BKT ＢＫＴ OT
48.1 PM91882 1 SPACER スペーサ AL
49 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
50 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
52 AA3ER04 1 GEAR ギヤ OT
56 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
57 PM85072 2 SPACER スペーサ FE
57.1 PM97126 1 BLOCK ブロック FE
58 K5357M 7 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
58.1 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
58.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 AA3KM09 1 GEAR ギヤ OT
60 AA3KL07 1 GEAR ギヤ OT
61 PB52913 1 BKT ＢＫＴ FE
62 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
63 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
64 PJ09071 1 COLLAR カラー PL
65 PM91102 4 GEAR ギヤ OT
67 PM00EM2 1 SPACER スペーサ FE
68 AA3HN04 1 GEAR ギヤ OT
69 PB52943 1 SCRAPER スクレーパ FE
70 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
71 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
72 W1039A 4 WASHER, FLAT ワッシャ 平 2M/M FE
73 AA2XY02 1 LEVER レバー OT
74 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
75 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
76 S1020A 4 CIR-CLIP サークリップ ST-EW- 2 OT
77 H4569A 4 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
78 PJ08591 4 GEAR ギヤ PL
79 PB46391 2 SCRAPER スクレーパ FE
80 W1108B 4 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
81 PM85062 1 PIN ピン FE
82 PM13502 1 PIN ピン FE
83 PM04LT1 2 SCREW, ADJUSTING ネジ 調整 FE
84 PZ24341 2 SPRING スプリング FE
104
PTS-FIFEEDER-09JE
FEEDER W56c 2/3
フィーダ W56c 2/3 AB10503
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
86 AA9LK01 1 BKT, ROLLER ＢＫＴ ローラ OT
87 PB063C3 1 BKT, ROLLER ＢＫＴ ローラ FE
88 PJ03993 1 ROLLER ローラ PL
89 PM90452 1 PIN ピン FE
90 S1020T 1 CIR-CLIP サークリップ ST-EW-2.5 OT
91 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
92 PJ04542 1 ROLLER ローラ PL
93 PM44131 1 PIN ピン FE
94 PJ01065 2 ROLLER ローラ PL
94.1 PZ31521 1 ROLLER ローラ OT
95 PM44162 1 PIN ピン FE
96 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
97 PB063F0 1 BKT, SUPPORT ＢＫＴ 支え FE
101 S1020T 1 CIR-CLIP サークリッ
プ
ST-EW-2.5 OT
105
PTS-FIFEEDER-09JE

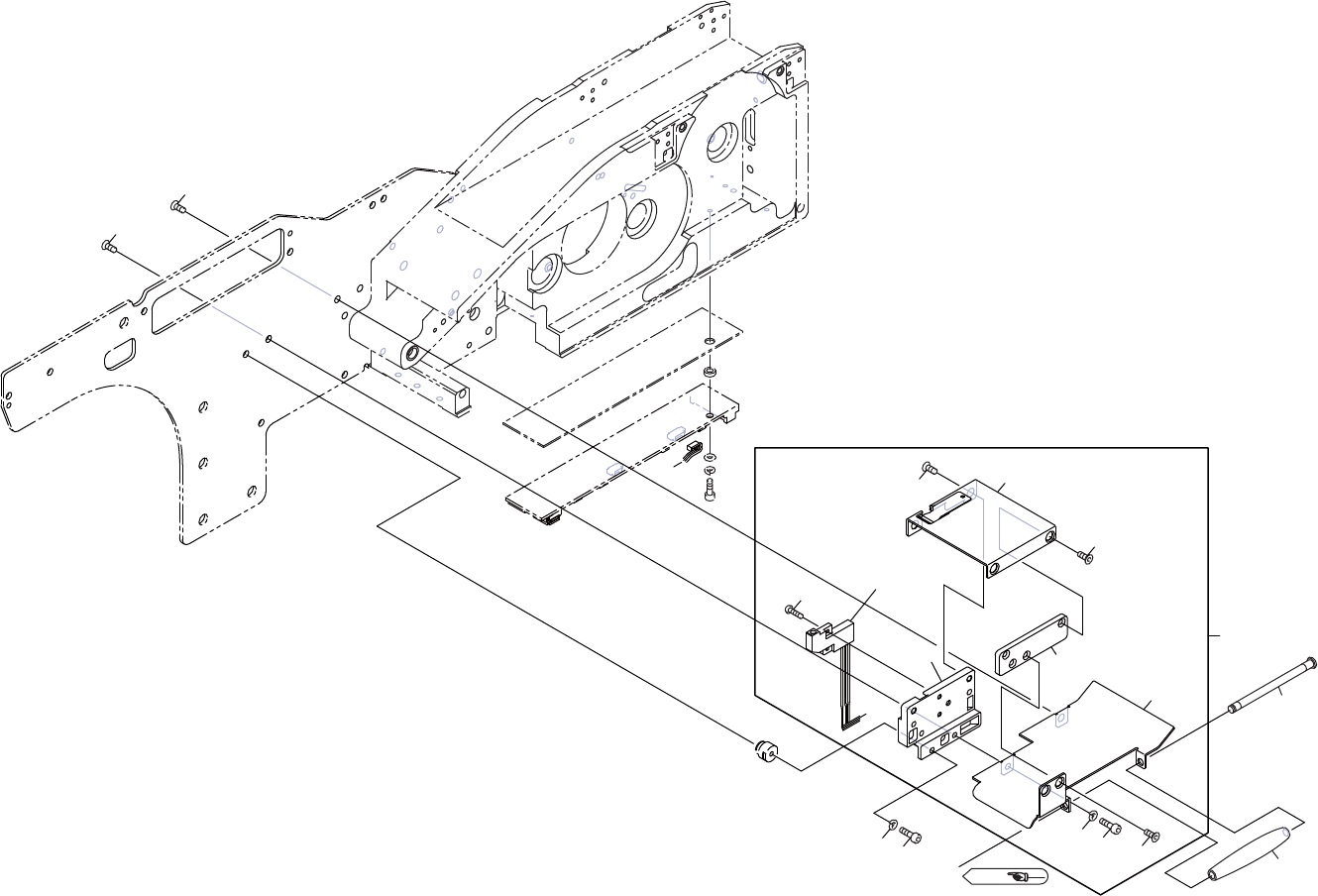

HH
GG
Ref.2/
HH
2
3
4
5
6
7
7
8
10
11
9
1
12
15
16
20
21
22
AB10503
ࣇ࣮ࢲ:F
)(('(5
:F
106
PTS-FIFEEDER-09JE
