FEEDER W56c 3/3 フィーダ W56c 3/3 AB10503 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA8GN00 1 SENSOR センサ OT 2 PB03ES1 1 GUIDE ガイド FE 3 H5274A 1 BOLT, HEX SOCKET …
HH
GG
Ref.2/
HH
2
3
4
5
6
7
7
8
10
11
9
1
12
15
16
20
21
22
AB10503
ࣇ࣮ࢲ:F
)(('(5
:F
106
PTS-FIFEEDER-09JE
FEEDER W56c 3/3
フィーダ W56c 3/3 AB10503
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA8GN00 1 SENSOR センサ OT
2 PB03ES1 1 GUIDE ガイド FE
3 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 PB04EY0 1 GUIDE, TAPE ガイド テープ FE
6 PB04EB0 1 PLATE プレート FE
7 K5357G 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
8 PM0D1H0 1 BKT, SENSOR ＢＫＴ センサ AL
9 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
10 PZ48490 1 SENSOR センサ OT
11 K5175N 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
12 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
16 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 PJ03993 1 ROLLER ローラ PL
21 PM90461 1 PIN ピン FE
22 K5357H 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
107
PTS-FIFEEDER-09JE
5
5
9
21
6
6
11
12
12
22
3
14
4
4
4
4
16
14
15
15
16
7
22
10
8
1
2

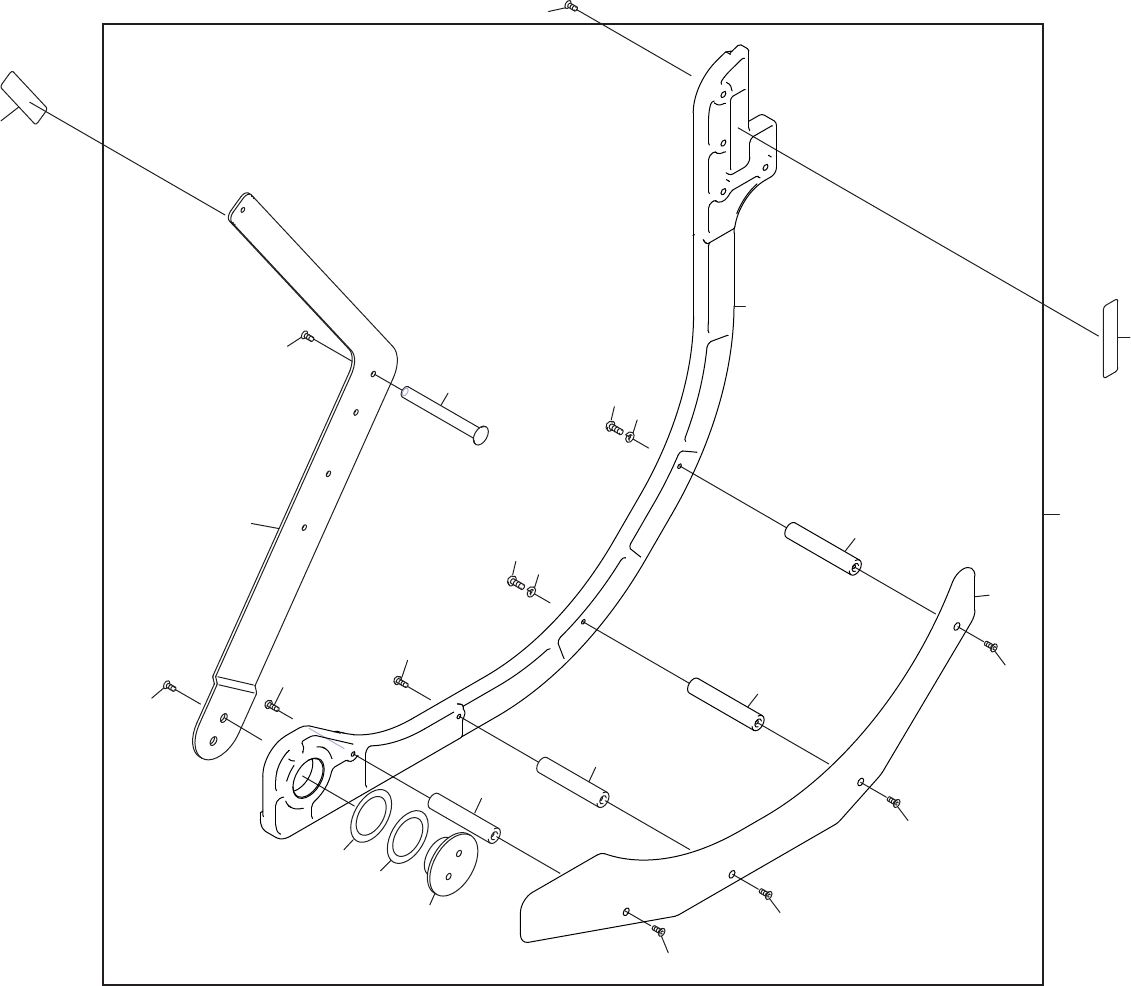

࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ
5((/+2/'(5:FLQFK
108
PTS-FIFEEDER-09JE
