FEEDER W32c 2/3 フィーダ W32c 2/3 AB10303 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA9NC00 1 SHAFT シャフト OT 2 AA56C03 1 SHAFT シャフト OT 3 H4450A 3 BEARING, MINIATU…
GG
Ref.3/
2
3
3
4
5
6
3
40
43
42
42
10
8
12
25
13
14
15
18
24
26
28
29
30
34
35
36
37
31
32
33
27
44
46
48
48.1
38
39
40
7
9
50
49
51
51
10
9
7
45
60
61
62
63
63
64
65
66
59
58
58
58.1
84
85
83
58.2
57
19
56
58
58
58
22
57
65
67
68
69
70
71
72
73
74
74
75
76
76
76
77
78
79
80
82
81
78
77
76
75
92
93
87
96
89
90
91
94
95
88
86
96
41
52
97
101
1
AB10303ࣇ࣮ࢲ:F
)(('(5:F
78
PTS-FIFEEDER-09JE

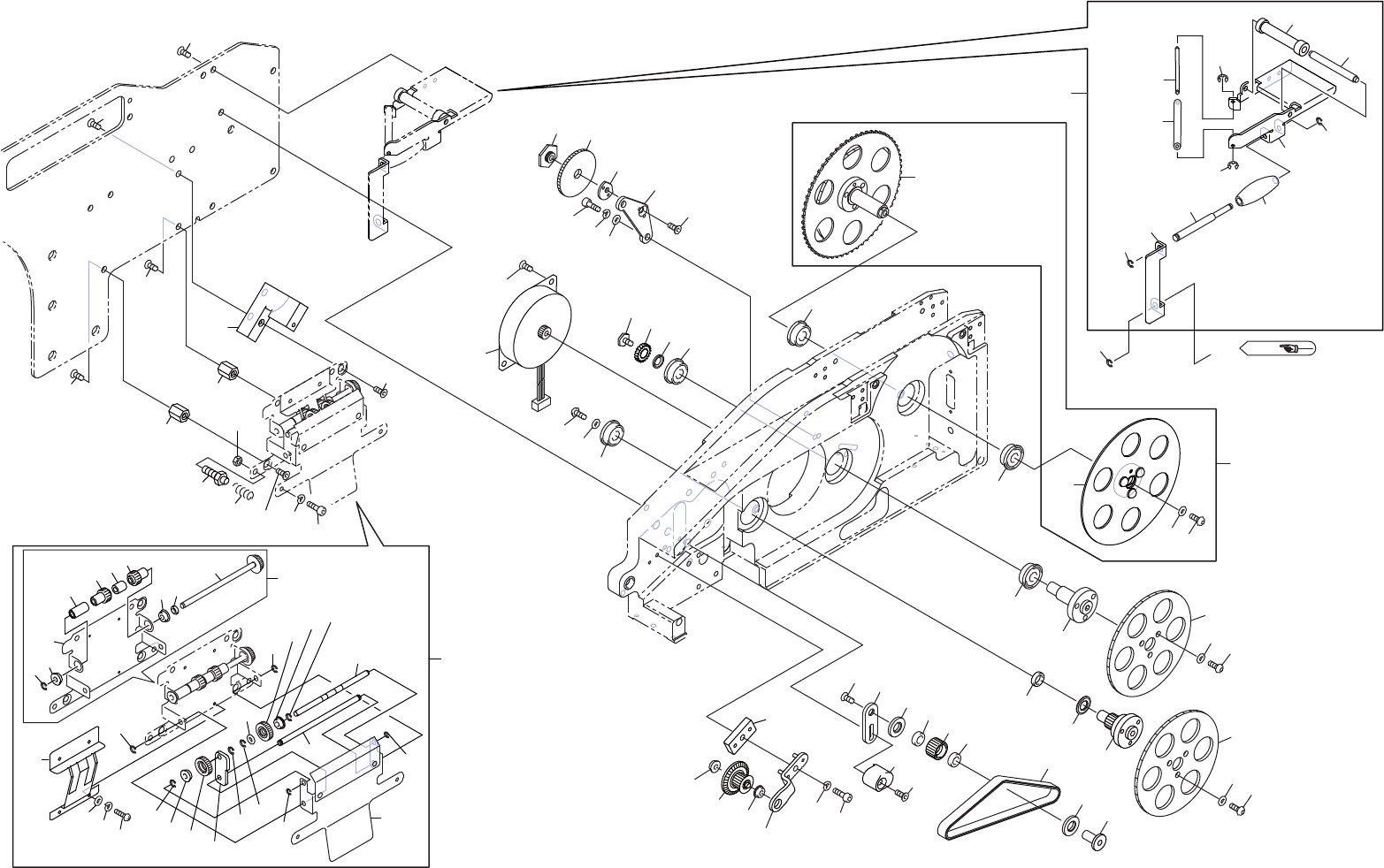

FEEDER W32c 2/3
フィーダ W32c 2/3 AB10303
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA9NC00 1 SHAFT シャフト OT
2 AA56C03 1 SHAFT シャフト OT
3 H4450A 3 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
4 AA56B03 1 SHAFT シャフト OT
5 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
6 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
7 PM13302 2 GEAR ギヤ CO
8 PM13314 1 SHAFT シャフト FE
9 K5255T 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
10 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 H4449A 1 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
13 PM13262 1 SPACER スペーサ FE
14 PM04233 1 GEAR ギヤ FE
15 PM087N0 1 BOLT, HEX ボルト 六角 FE
18 AA3KA04 1 SHAFT シャフト OT
19 PM97145 1 BLOCK ブロック FE
22 PM12402 1 COLLAR カラー FE
24 PM85231 1 SPACER スペーサ FE
25 H4449A 1 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
26 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
27 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
28 AA01809 1 MOTOR, STEPPING モータ ステッピング OT
29 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
30 PB23112 1 PLATE プレート FE
31 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
32 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
34 PB23121 1 PLATE プレート FE
35 PM13541 1 GEAR ギヤ FE
36 PM13552 1 PIN ピン FE
37 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
38 PM90792 1 PIN ピン FE
39 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
40 PJ00183 2 SPACER スペーサ PL
41 H45732 1 BELT, TIMING ベルト タイミング 204-2GT-6 OT
42 H44516 2 BEARING, MINIATURE ベアリング ミニチュア L-850ZZ OT
43 PM60181 1 PULLEY, TIMING プーリ タイミング OT
44 PB07952 1 PLATE プレート FE
79
PTS-FIFEEDER-09JE
FEEDER W32c 2/3
フィーダ W32c 2/3 AB10303
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
45 PT01802 1 BLOCK ブロック FE
46 K5358K 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X016 FE
48 AA3BT02 1 BKT ＢＫＴ OT
48.1 PM91882 1 SPACER スペーサ AL
49 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
50 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
52 AA3ER04 1 GEAR ギヤ OT
56 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
57 PM85242 2 SPACER スペーサ FE
58 K5357M 7 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
58.1 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
58.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 AA3KG08 1 GEAR ギヤ OT
60 AA3KF07 1 GEAR ギヤ OT
61 PB52913 1 BKT ＢＫＴ FE
62 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
63 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
64 PJ09681 1 COLLAR カラー PL
65 PM91102 2 GEAR ギヤ OT
66 PJ10401 1 COLLAR カラー PL
67 PM00EM2 1 SPACER スペーサ FE
68 AA3HL04 1 GEAR ギヤ OT
69 PB55991 1 SCRAPER スクレーパ FE
70 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
71 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
72 W1039A 4 WASHER, FLAT ワッシャ 平 2M/M FE
73 AA35K03 1 LEVER レバー OT
74 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
75 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
76 S1020A 4 CIR-CLIP サークリップ ST-EW- 2 OT
77 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
78 PJ08591 2 GEAR ギヤ PL
79 PB46391 1 SCRAPER スクレーパ FE
80 W1108B 1 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
81 PM88493 1 PIN ピン FE
82 PM13502 1 PIN ピン FE
83 PM04LT1 2 SCREW, ADJUSTING ネジ 調整 FE
80
