REEL HOLDER(SHORT CENTER PIN TYPE) W08b,W08c 7inch リール ホルダ(ショートセンターピンタイプ ) W08b,W08c 7インチ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AB00106 1 HOLDER, REEL ホル…
7
11
23
21
3
2
6
5
3
8
4
22
16
24
19
9
25
18
12
17
20
20
15
24
26
31
32
32
32
14
1
13
27
28
࣮ࣜࣝ࣍ࣝࢲࢩ࣮ࣙࢺࢭࣥࢱ࣮ࣆࣥࢱࣉ:E:Fࣥࢳ
5((/+2/'(56+257&(17(53,17<3(:E:FLQFK
32
PTS-FIFEEDER-09JE

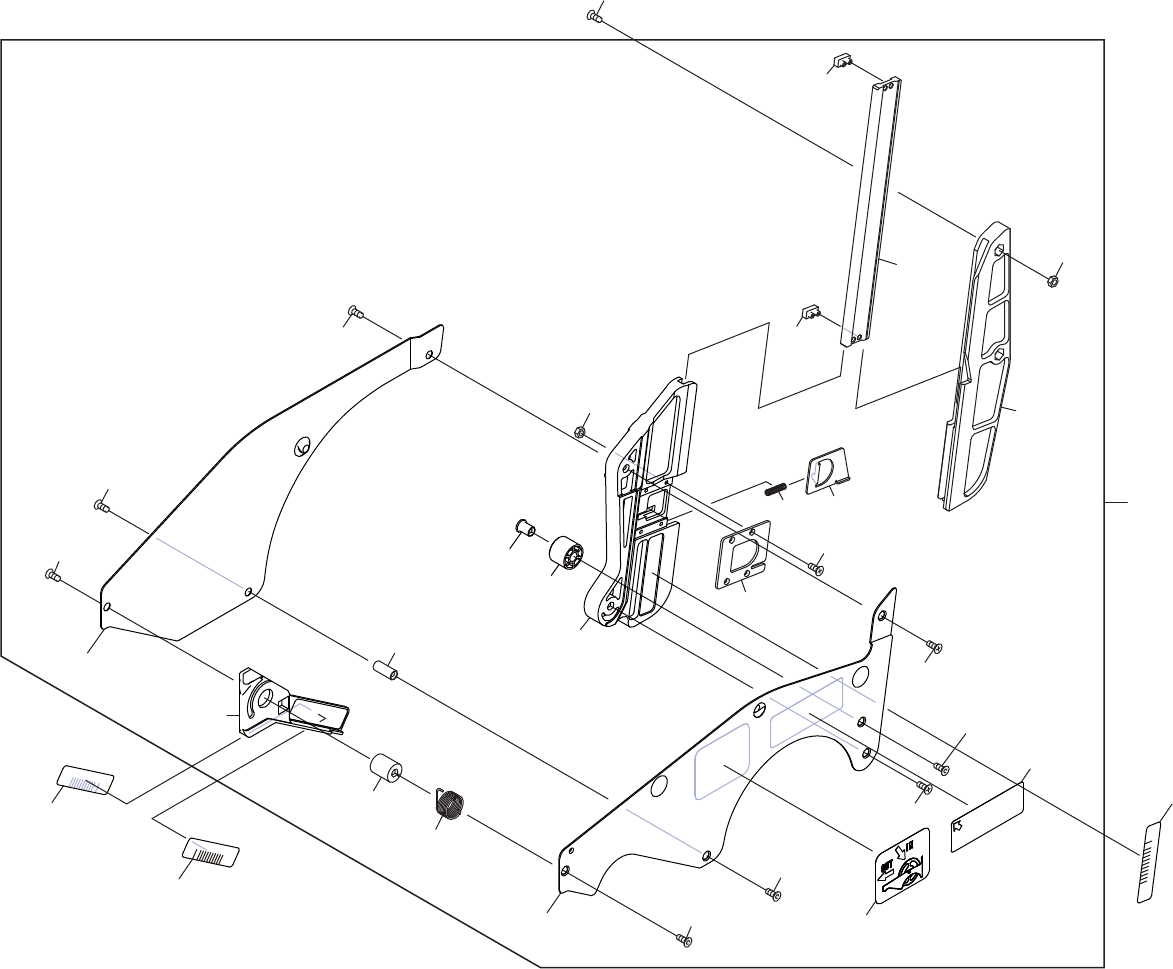

REEL HOLDER(SHORT CENTER PIN TYPE) W08b,W08c 7inch
リール ホルダ(ショートセンターピンタイプ) W08b,W08c 7インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AB00106 1 HOLDER, REEL ホルダ リール OT
2 PM048F1 1 SLIDER スライダ FE
3 PT01740 2 STOPPER ストッパ AL
4 PH02051 1 SLIDER スライダ PL
5 PP02253 1 PLATE, RETAINING プレート 押え FE
6 K5169N 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X008 FE
7 N1074A 4 NUT, HEX ナット 六角 M 2(SUS) FE
8 PP02240 1 JAW 爪 FE
9 PZ27731 1 SPRING スプリング FE
11 PP03451 1 PLATE, SIDE プレート サイド FE
12 K51701 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005（ﾀｯﾋﾟﾝｸﾞﾈｼﾞ2ｼｭ 3ｶ ｼﾛ) FE
13 PH01481 1 ROLLER ローラ PL
14 PM97974 1 PIN ピン FE
15 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
16 PP03442 1 PLATE, SIDE プレート サイド FE
17 K51701 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005（ﾀｯﾋﾟﾝｸﾞﾈｼﾞ2ｼｭ 3ｶ ｼﾛ) FE
18 K51702 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X008（ﾀｯﾋﾟﾝｸﾞﾈｼﾞ2ｼｭ 3ｶ ｼﾛ) FE
19 PM97983 1 PIN ピン FE
20 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
21 PH01413 1 ARM アーム OT
22 PZ34281 1 SPRING, TORSION スプリング ネジリ FE
23 PM04LS3 1 PIN, PIVOT ピン 支点 FE
24 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
25 PH01423 1 BKT, SLIDE ＢＫＴ スライド PL
26 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
27 2MDLFA005700 1 SEAL シール OT
28 2MDLFA009600 1 SEAL シール OT
31 PZ31461 2 BOLT ボルト FE
32 PX09120 3 SEAL, BAR CODE シール バーコード OT unit serial number
33
PTS-FIFEEDER-09JE
11
2
4
13
15
16
16
8
14
5
9
17
18
21
10
6
21
18
22
22
1
࣮ࣜࣝ࣍ࣝࢲ:E:Fࣥࢳ
5((/+2/'(5:E:FLQFK
34
