2 21 5 4 6 5 6 7 22 9 10 11 12 12 8 4 22 3 14 15 16 17 14 15 16 17 1 ࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ 5((/ +2/'(5 :FLQFK 48 PTS-FIFEEDER-09JE
REEL HOLDER W12c 7inch
リール ホルダ W12c 7インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA84912 1 HOLDER, REEL ホルダ リール OT
2 PJ02982 1 HOLDER, REEL ホルダ リール OT
3 PB09182 1 ARM アーム FE
5 PM081G1 1 PIN ピン FE
6 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
7 PM04074 1 PIN, PIVOT ピン 支点 FE
8 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
9 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
10 PB09092 1 RETAINER, REEL 押え リール FE
11 PM14781 2 SPACER スペーサ FE
12 K5358N 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
13 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
15 N10796 4 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
21 PZ31461 4 BOLT ボルト OT
22 PX01811 2 SEAL, BAR CODE シール バーコード OT unit serial number
47
PTS-FIFEEDER-09JE
2
21
5
4
6
5
6
7
22
9
10
11
12
12
8
4
22
3
14
15
16
17
14
15
16
17
1
࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ
5((/+2/'(5:FLQFK
48
PTS-FIFEEDER-09JE

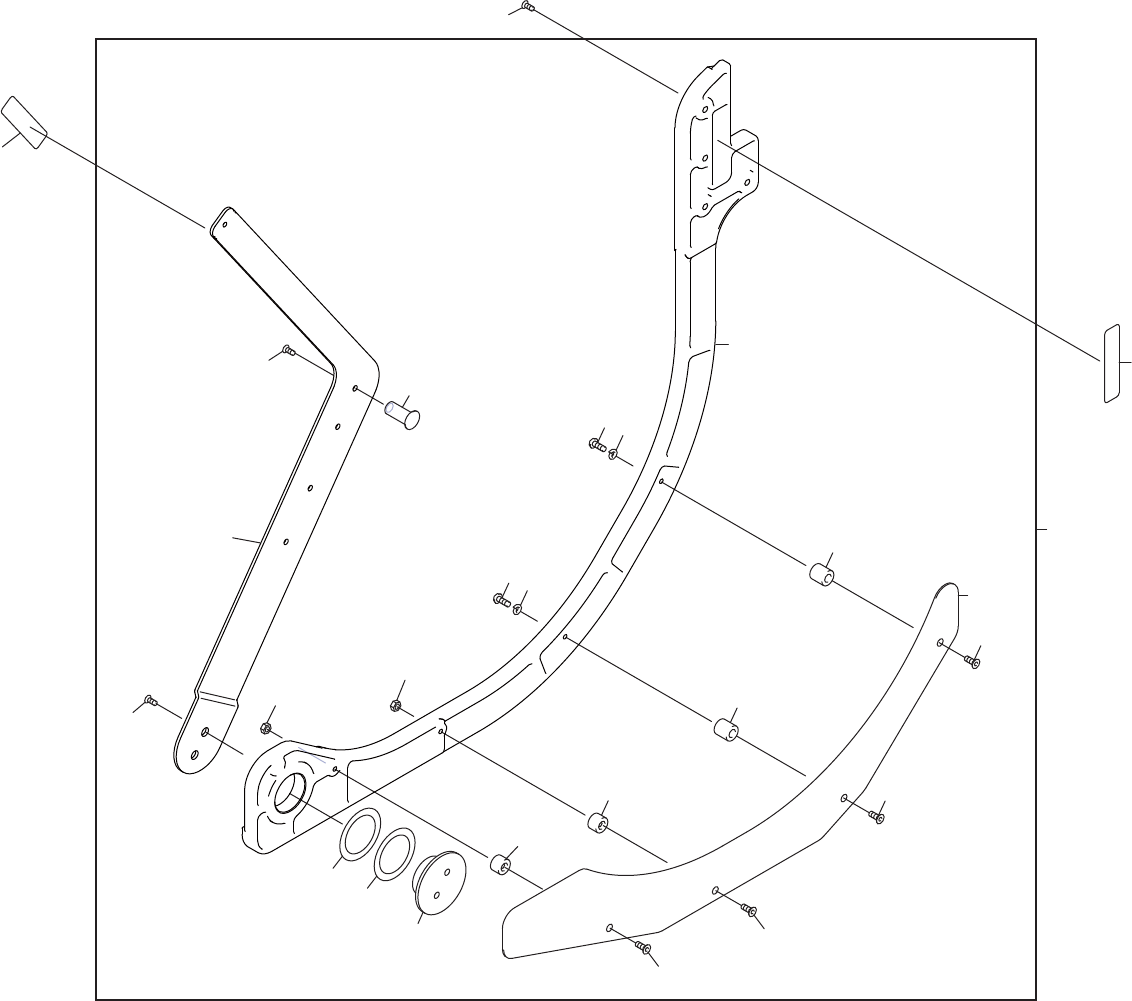

REEL HOLDER W12c 15inch
リール ホルダ W12c 15インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA85016 1 HOLDER, REEL ホルダ リール OT
2 2MDLFB000100 1 HOLDER, REEL ホルダ リール AL
3 PB55162 1 RETAINER, REEL 押え リール FE
4 K5358N 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
5 PJ03311 2 SPACER スペーサ OT
6 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
7 PB01796 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM081G1 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞ ﾜｯｼｬ) OT
14 PM011B1 2 SPACER スペーサ FE
15 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
21 PZ27762 4 BOLT ボルト OT
22 PX01811 2 SEAL, BAR CODE シール バーコード OT unit serial number
49
