FEEDER W44c 1/3 フィーダ W44c 1/3 AB10403 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA36Y03 1 BODY 本体 OT 2 PB07812 1 COVER カバー FE 3 K5357H 5 SCREW, HEX SOCKET CO…
୧
㠃
ࢸ
࣮
ࣉ
15
mm x
20
mm
NW-5
10mm x 55mm
BB
CC
DD
DD
AA
BB
CC
AA
1
8
5
54
55
55
55
55
6
7
11
9
10
47
12
13
15
16
17
18
19
63
66
24
23
61
25
27
28
28
30
30
62
30
31
32
33
3
46
24
44
45
48
49
50
51
52
66
4
72
75
71
67
68
14
65
27
64
79
78
34
35
2
30
60
59
73
31
27
27
70
53
74
76
29.1
29
29.1
29
29.1
29
29
29.1
41
40
40.1
40.2
58
37
36
43
42
43.1
69
20
21
22
20
21
22
ࣇ࣮ࢲ:F
)(('(5
:F
AB10403
86
PTS-FIFEEDER-09JE

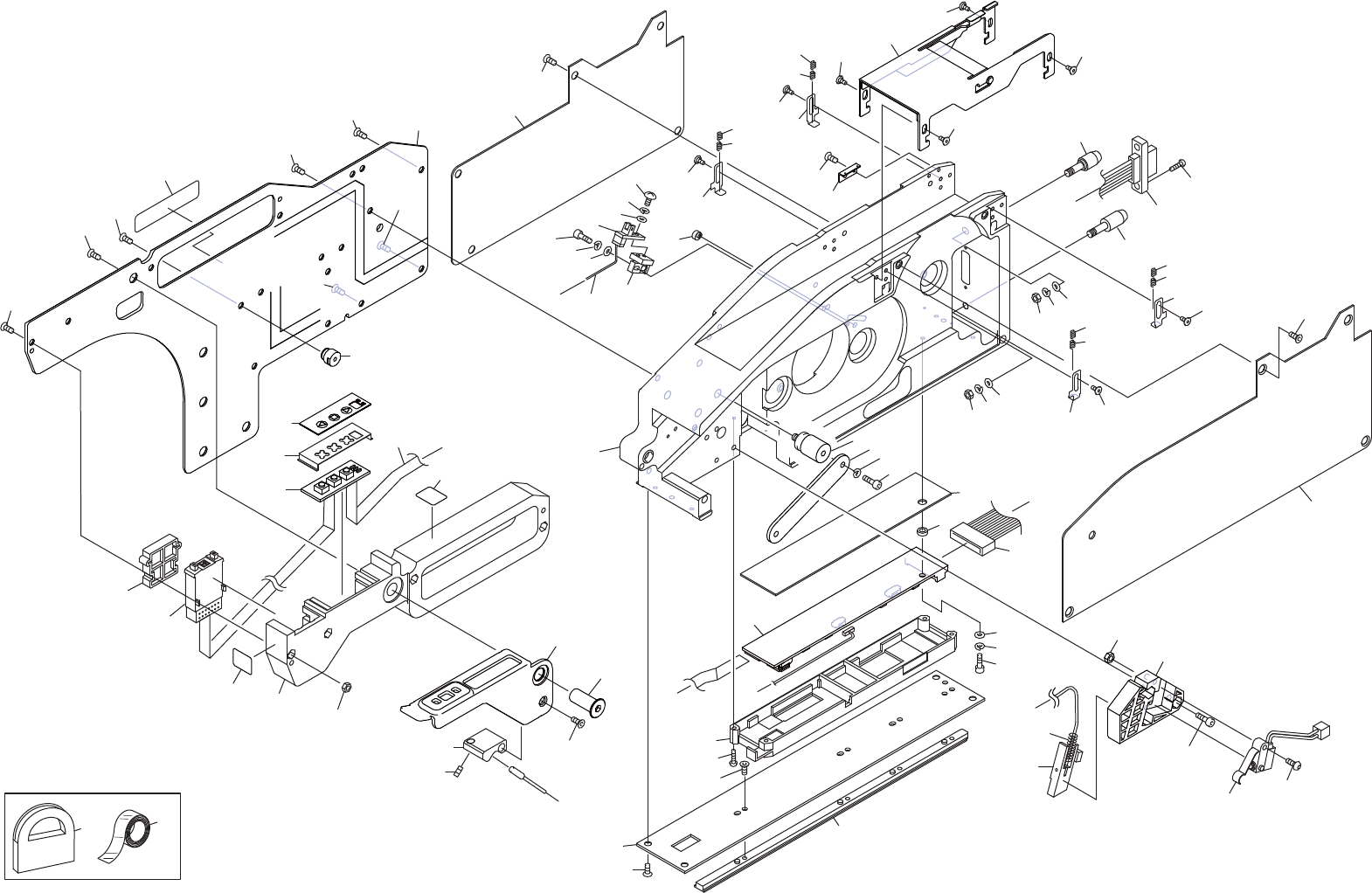

FEEDER W44c 1/3
フィーダ W44c 1/3 AB10403
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA36Y03 1 BODY 本体 OT
2 PB07812 1 COVER カバー FE
3 K5357H 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
4 PB29311 1 COVER カバー FE
5 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
6 PB29302 1 PLATE プレート FE
7 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
8 AA93204 1 GUIDE ガイド OT
9 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
10 PJ18890 1 COVER カバー PL
11 K5175Y 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
12 XK05176 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 PS00935 1 SHEET シート OT
14 S3059L 1 SPACER スペーサ EM-2 OT
15 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
16 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 W1040R 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
18 PM03958 1 PIN, ECCENTRIC ピン 偏心 FE
19 PM03967 1 PIN, ECCENTRIC ピン 偏心 FE
20 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
21 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
23 K51757 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
24 RH02472 1 HARNESS ハーネス OT
25 AA1TR09 1 GUIDE, TAPE ガイド テープ OT
27 PM03557 4 PIN ピン FE
28 PB13281 2 BKT ＢＫＴ FE
29 PZ22662 4 SPRING スプリング FE
29.1 PZ22671 4 SPRING スプリング FE
30 PM03557 8 PIN ピン FE
31 PB13291 2 BKT ＢＫＴ FE
32 PM64621 1 BLOCK, REFERENCE ブロック 基準 FE
33 K5169H 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
34 AA19N09 1 CLAMPER クランパ OT
35 PZ02321 1 SPRING スプリング FE
36 PH01500 1 BKT, CLAMP ＢＫＴ クランプ OT
37 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
40 PB63341 1 PLATE プレート FE
87
PTS-FIFEEDER-09JE
FEEDER W44c 1/3
フィーダ W44c 1/3 AB10403
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40.1 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
40.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 PM97113 1 PIN ピン FE
42 PZ02393 1 SW, MICRO ＳＷ マイクロ OT
43 PZ39021 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン FE
43.1 N10812 1 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶ ｸﾛ) FE
44 AA68302 1 BKT, SENSOR ＢＫＴ センサ OT
45 H5267A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
46 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
47 W1039A 1 WASHER, FLAT ワッシャ 平 2M/M FE
48 PM05944 1 PIN, ECCENTRIC ピン 偏心 FE
49 XK04740 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
50 K5170M 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
51 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
52 W1039A 1 WASHER, FLAT ワッシャ 平 2M/M FE
53 RH02461 1 HARNESS ハーネス OT
54 PB23174 1 PLATE, REAR プレート リヤー FE
55 PZ27752 4 BOLT ボルト OT
58 PM87182 1 PIN ピン FE
59 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
60 PX01851 1 SEAL, BAR CODE シール バーコード OT unit serial number
61 PJ02961 1 BKT ＢＫＴ PL
62 K5358N 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
63 N10795 4 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
64 PJ02971 1 SPACER スペーサ PL
65 T4107K 1 DIGITAL SW デジタルＳＷ A7BS-254-79-1 OT
66 PX10710 2 SEAL シール PL W44c
67 XK04820 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
68 PB01842 1 PLATE プレート FE
69 2MDLFB000301 1 SHEET, SW シートＳＷ OT
70 XH00201 1 HARNESS ハーネス OT
71 PB88197 1 LEVER レバー FE
72 PM02WC4 1 PIN ピン FE
73 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
74 PM66294 1 BLOCK ブロック FE
75 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
76 N4018A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
78 RZ00490 1 TAPE テープ OT
88
