02. NXT Feeder Part list II.pdf - 第46页
5 6 2 7 8 9 10 12 13 11 21 15 3 22 22 1 ࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ 5((/ +2/'(5 :FLQFK 46 PTS-FIFEEDER-09JE
FEEDER W12c 3/3
フィーダ W12c 3/3 AB10005
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA8GG01 1 SENSOR センサ OT
2 PB02RZ1 1 GUIDE ガイド FE
3 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
4 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 PB04ER1 1 GUIDE, TAPE ガイド テープ FE
6 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
7 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 PM0D1G1 1 BKT, SENSOR ＢＫＴ センサ AL
9 K5175R 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
10 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
11 PZ48480 1 SENSOR センサ OT
12 K5175N 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
13 T40483 1 TAPE テープ NO.425(10MMX55M ﾄｸﾁｭｳﾋﾝ) OT
14 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
18 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
45
PTS-FIFEEDER-09JE
5
6
2
7
8
9
10
12
13
11
21
15
3
22
22
1
࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ
5((/+2/'(5:FLQFK
46
PTS-FIFEEDER-09JE

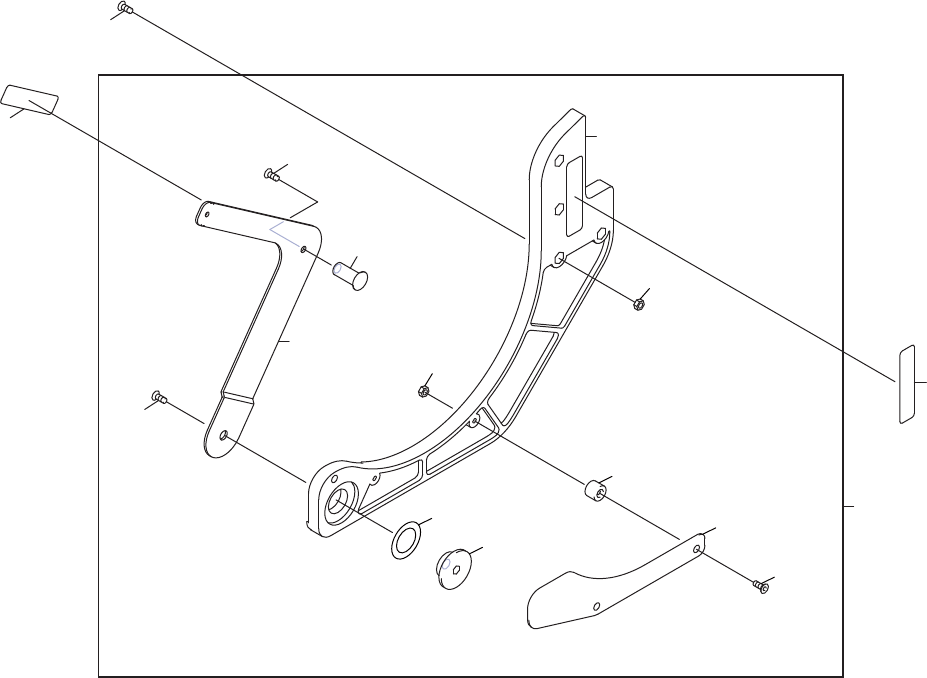

REEL HOLDER W12c 7inch
リール ホルダ W12c 7インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA84912 1 HOLDER, REEL ホルダ リール OT
2 PJ02982 1 HOLDER, REEL ホルダ リール OT
3 PB09182 1 ARM アーム FE
5 PM081G1 1 PIN ピン FE
6 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
7 PM04074 1 PIN, PIVOT ピン 支点 FE
8 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
9 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
10 PB09092 1 RETAINER, REEL 押え リール FE
11 PM14781 2 SPACER スペーサ FE
12 K5358N 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
13 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
15 N10796 4 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
21 PZ31461 4 BOLT ボルト OT
22 PX01811 2 SEAL, BAR CODE シール バーコード OT unit serial number
47
PTS-FIFEEDER-09JE
