02. NXT Feeder Part list II.pdf - 第147页
FEEDER W104 3/3 フィーダ W104 3/3 AA4EN10 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA4EE03 1 BKT, ROLLER ＢＫＴ ローラ OT 2 PM012Z2 1 PIN ピン FE 3 S1020A 2 CIR-CLIP サー…
AA
AA
BB
BB
11
11.1
44
43
46
45
19
20
22
21
26
23
23
25
27.1
38.1
32
29
30
31
38
40
40
37
37
34
35
35.1
35
33
28
36
36
33
17
42
41
22
24
25
47
26
24
26
24
24
39
27.2
27.2
33
33
23.1
23
23
23.1
27
48
53
52
53
52
49
49
50
13
12
14
15
14
16
16
18
1
9
9
6
10
11.2
6
3
3
2
8
5
10
7
4
4
4.1
4.3
4.3
4.2
38.2
38.3
54
11.1
AA4EN10
ࣇ࣮ࢲ:
)(('(5
:
146
PTS-FIFEEDER-09JE

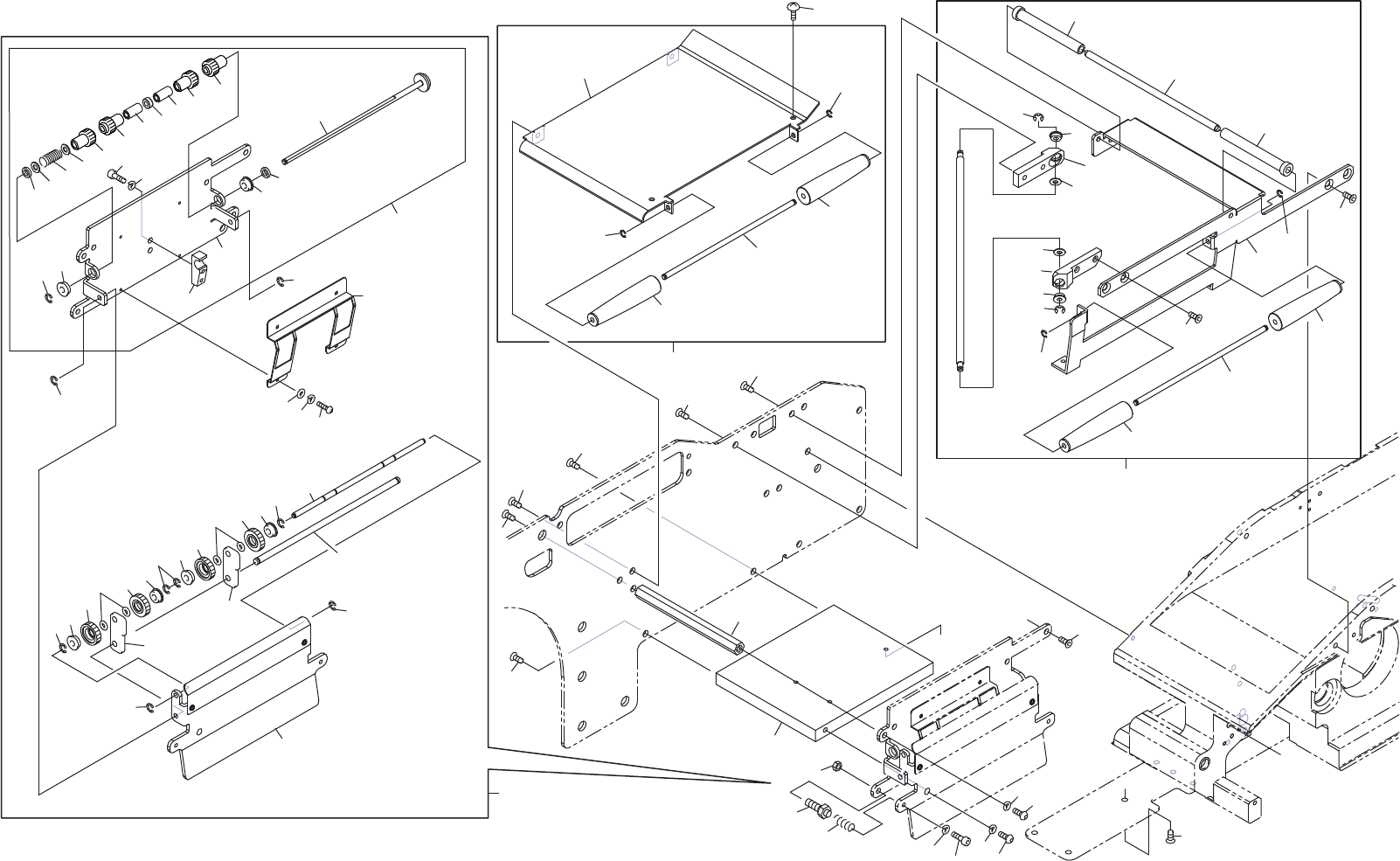

FEEDER W104 3/3
フィーダ W104 3/3 AA4EN10
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA4EE03 1 BKT, ROLLER ＢＫＴ ローラ OT
2 PM012Z2 1 PIN ピン FE
3 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
4 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ PL
4.1 PM013A1 1 HOLDER, BEARING ホルダ ベアリング FE
4.2 PM013B2 1 HOLDER, BEARING ホルダ ベアリング FE
4.3 PB74761 2 COLLAR カラー FE
5 PM012Y1 1 PIN ピン FE
6 PJ12761 2 ROLLER ローラ PL
7 PB72073 1 BKT, ROLLER ＢＫＴ ローラ FE
8 PM013C1 1 PIN ピン FE
9 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
10 PJ12772 2 ROLLER ローラ PL
11 K5357G 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
11.1 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
11.2 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
12 AA4EF03 1 BKT, ROLLER ＢＫＴ ローラ OT
13 PB72081 1 GUIDE ガイド FE
14 PJ12772 2 ROLLER ローラ PL
15 PM013C1 1 PIN ピン FE
16 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
17 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
18 K5171T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M02.5X005(3ｶ ｼﾛ) FE
19 AA4EL04 1 GEAR ギヤ OT
20 AA4EK01 1 LEVER レバー OT
21 PM013H1 1 PIN ピン FE
22 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
23 PJ08591 4 GEAR ギヤ PL
23.1 W1108B 4 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
24 H4569A 4 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
25 PB46391 2 SCRAPER スクレーパ FE
26 S1020A 4 CIR-CLIP サークリップ ST-EW- 2 OT
27 AA4EH04 1 GEAR ギヤ OT
27.1 PB72092 1 BKT ＢＫＴ FE
27.2 PM013E2 2 SPACER スペーサ FE
28 PB72101 1 PLATE プレート FE
29 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
30 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
147
PTS-FIFEEDER-09JE
FEEDER W104 3/3
フィーダ W104 3/3 AA4EN10
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
31 W1039A 4 WASHER, FLAT ワッシャ 平 2M/M FE
32 AA4EG02 1 GEAR ギヤ OT
33 PM91102 4 GEAR ギヤ OT
34 H44367 1 BEARING, MINIATURE ベアリング ミニチュア L-630ZZ OT
35 W1108B 2 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
35.1 PZ22942 1 SPRING スプリング FE
36 PJ12782 2 COLLAR カラー PL
37 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
38 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
38.1 PM013F1 1 HOLDER, BEARING ホルダ ベアリング FE
38.2 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
38.3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
39 PM013G1 1 PIN ピン FE
40 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
41 PM013K1 1 SPACER スペーサ FE
42 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
43 PZ24341 2 SPRING スプリング FE
44 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
45 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
46 PM04LT1 2 SCREW, ADJUSTING ネジ 調整 FE
47 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
48 PM013L2 1 BLOCK ブロック AL
49 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
50 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
52 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
53 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
54 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
148
