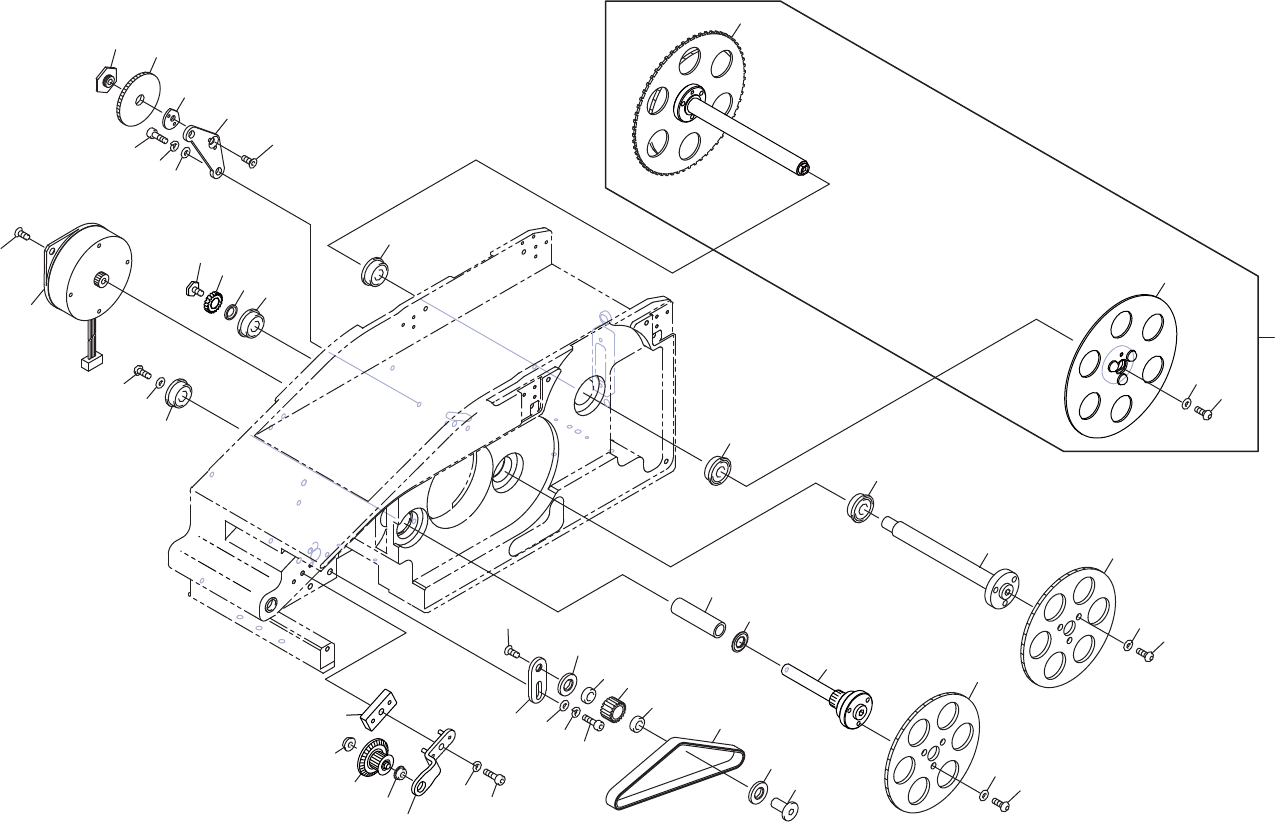

No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA9NG00 1 SHAFT シャフト OT
2 AA56G03 1 SHAFT シャフト OT
7 H4450A 1 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
8 AA56B03 1 SHAFT シャフト OT
13 H4450A 1 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
14 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
15 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
16 PM13302 1 GEAR ギヤ CO
17 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
18 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PM22203 1 SHAFT シャフト FE
20 H4450A 1 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
21 H4449A 1 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
22 PM13262 1 SPACER スペーサ FE
23 PM04233 1 GEAR ギヤ FE
24 PM087N0 1 BOLT, HEX ボルト 六角 FE
26 AA3NE04 1 SHAFT シャフト OT
28 H4449A 1 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
29 PM12402 1 COLLAR カラー FE
31 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
32 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
33 PM77072 1 SPACER スペーサ FE
34 PM13302 1 GEAR ギヤ CO
35 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
36 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 AA01809 1 MOTOR, STEPPING モータ ステッピング OT
38 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
39 PB23112 1 PLATE プレート FE
40 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
41 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
43 PB23121 1 PLATE プレート FE
44 PM13541 1 GEAR ギヤ FE
45 PM13552 1 PIN ピン FE
46 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
47 PM90792 1 PIN ピン FE
48 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
49 PJ00183 2 SPACER スペーサ PL
129
PTS-FIFEEDER-09JE
FEEDER W88 2/3
フィーダ W88 2/3 AA2HA28
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
50 H45732 1 BELT, TIMING ベルト タイミング 204-2GT-6 OT
51 PM60181 1 PULLEY, TIMING プーリ タイミング CO
52 H44516 2 BEARING, MINIATURE ベアリング ミニチュア L-850ZZ OT
53 PB07952 1 PLATE プレート FE
54 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
55 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
56 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
57 AA3BT02 1 BKT ＢＫＴ OT
57.1 PM91882 1 SPACER スペーサ AL
58 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
59 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
60 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
61 AA3ER04 1 GEAR
ギ
ヤOT
130
