02. NXT Feeder Part list II.pdf - 第35页
REEL HOLDER W08b,W08c 13inch リール ホルダ W08b,W08c 13インチ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA1KA12 1 HOLDER, REEL ホルダ リール OT 2 PJ02158 1 HOLDER, REEL ホルダ…
11
2
4
13
15
16
16
8
14
5
9
17
18
21
10
6
21
18
22
22
1
࣮ࣜࣝ࣍ࣝࢲ:E:Fࣥࢳ
5((/+2/'(5:E:FLQFK

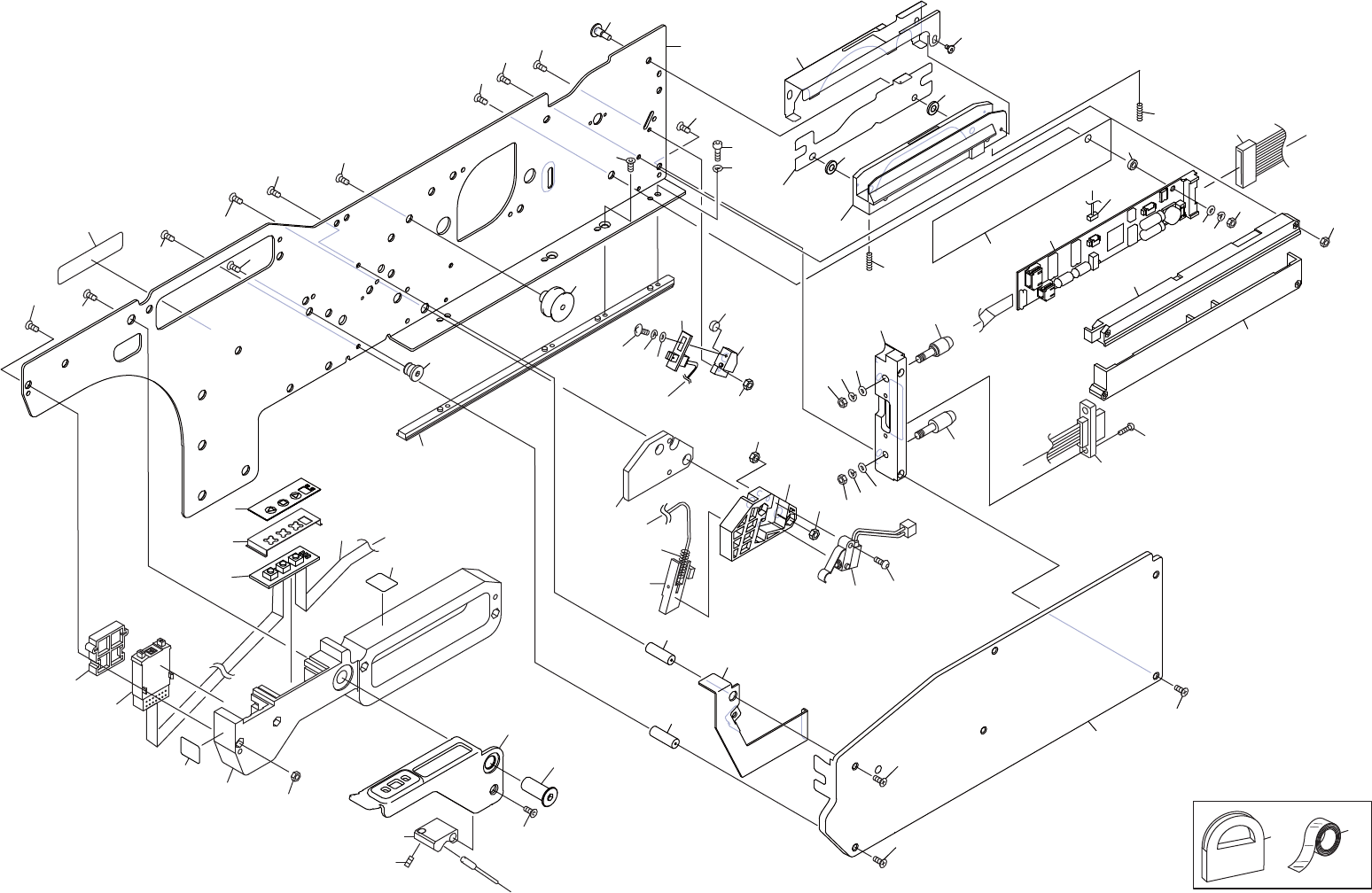

34
PTS-FIFEEDER-09JE
REEL HOLDER W08b,W08c 13inch
リール ホルダ W08b,W08c 13インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1KA12 1 HOLDER, REEL ホルダ リール OT
2 PJ02158 1 HOLDER, REEL ホルダ リール PL
4 PB31233 1 ARM アーム FE
5 PM25965 1 PIN ピン FE
6 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
8 PM04074 1 PIN, PIVOT ピン 支点 FE
9 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
10 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
11 PB32393 1 RETAINER, REEL 押え リール FE
13 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
14 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
15 PM63923 1 SLIDER スライダ FE
16 PJ02703 2 STOPPER ストッパ OT
17 PJ02145 1 BKT, HOLDER ＢＫＴ ホルダ PL
18 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
21 PZ27762 2 BOLT ボルト OT
22 PX09120 2 SEAL, BAR CODE シール バーコード OT unit serial number
