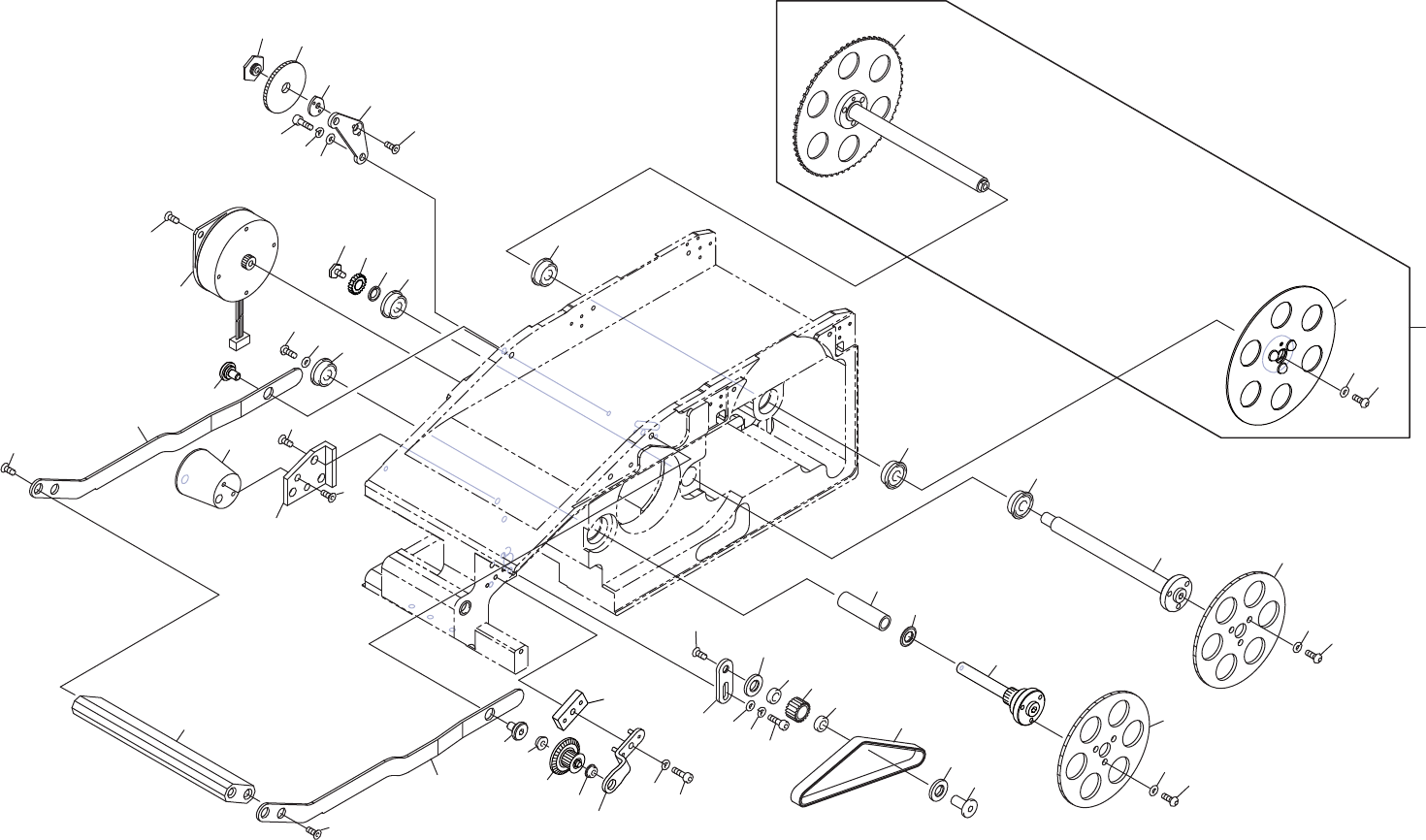

FEEDER W104 1/3
フィーダ W104 1/3 AA4EN10
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 PM02WC4 1 PIN ピン FE
74 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
75 PM66294 1 BLOCK ブロック FE
76 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
77 N4018A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
79 RZ00490 1 TAPE テープ OT
80 RZ00500 1 TAPE テー
プ
OT
