02. NXT Feeder Part list II.pdf - 第45页

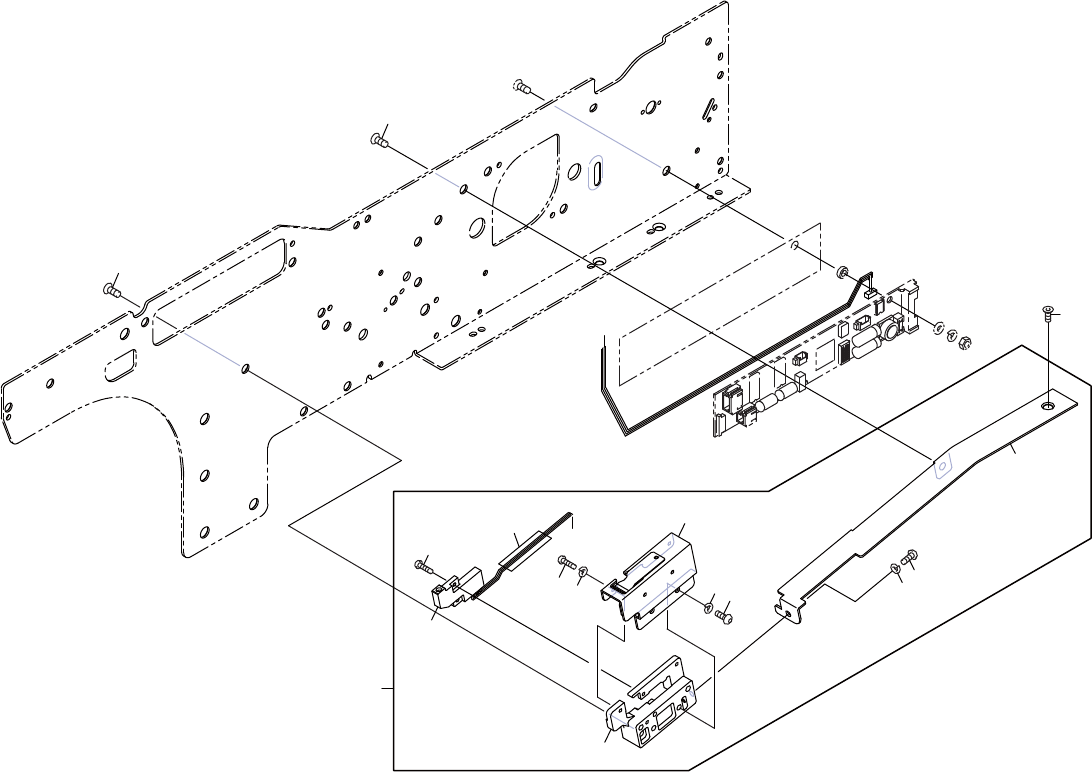

FEEDER W12c 3/3 フィーダ W12c 3/3 AB10005 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA8GG01 1 SENSOR センサ OT 2 PB02RZ1 1 GUIDE ガイド FE 3 K5255T 1 SCREW, HEX SOCKET…
HH
HH
1
2
3
4
5
6
7
8
9
10
11
12
13
14
18
18
ࣇ࣮ࢲ:F
)(('(5:F
AB10005
44
PTS-FIFEEDER-09JE
FEEDER W12c 3/3
フィーダ W12c 3/3 AB10005
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA8GG01 1 SENSOR センサ OT
2 PB02RZ1 1 GUIDE ガイド FE
3 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
4 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 PB04ER1 1 GUIDE, TAPE ガイド テープ FE
6 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
7 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 PM0D1G1 1 BKT, SENSOR ＢＫＴ センサ AL
9 K5175R 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
10 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
11 PZ48480 1 SENSOR センサ OT
12 K5175N 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
13 T40483 1 TAPE テープ NO.425(10MMX55M ﾄｸﾁｭｳﾋﾝ) OT
14 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
18 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
