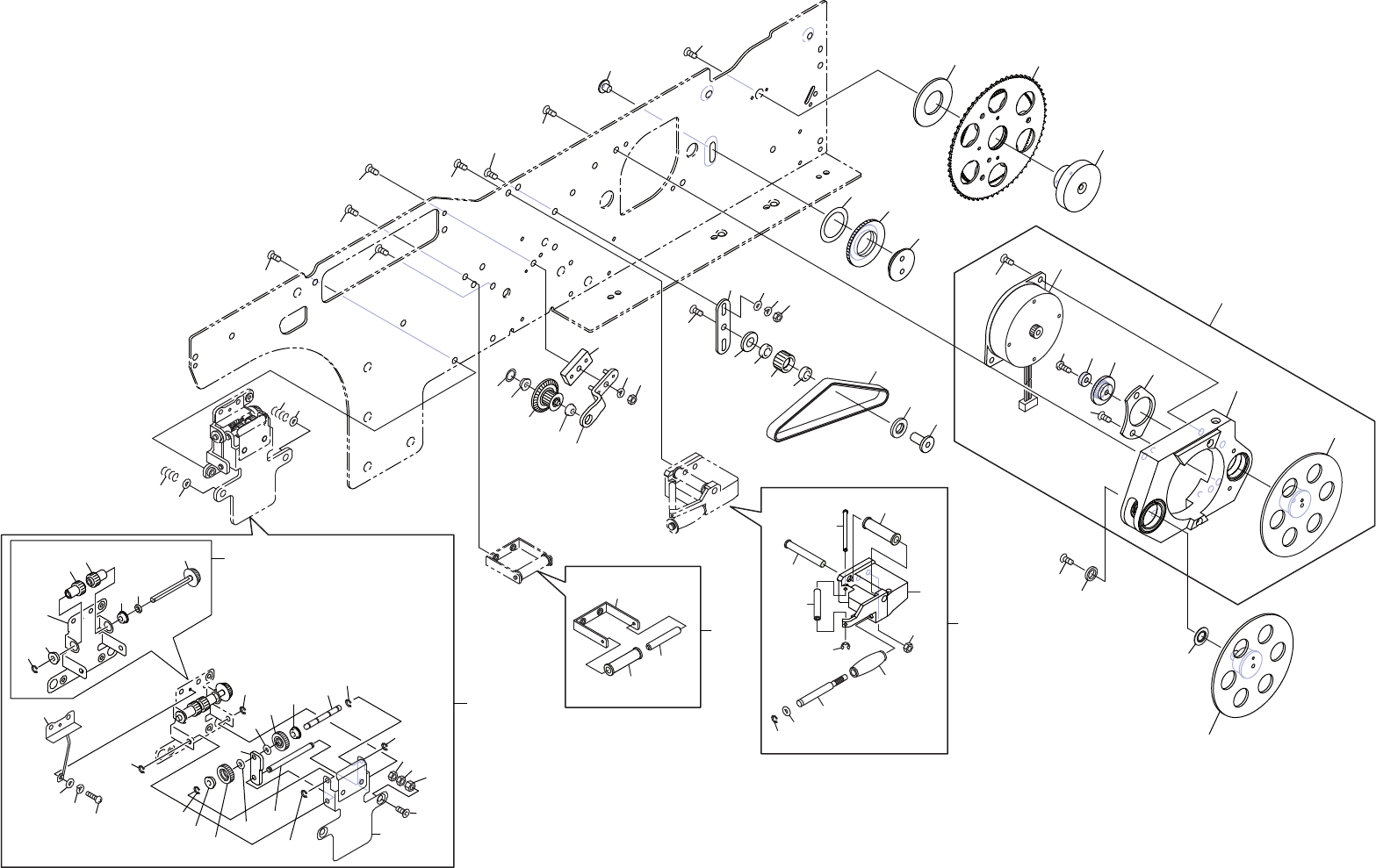

FEEDER W24c 1/3 フィーダ W24c 1/3 AB10205 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 79 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE 80 N4018A 1 SCREW…
FEEDER W24c 1/3
フィーダ W24c 1/3 AB10205
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 PZ02371 2 SPRING スプリング FE
40 PB32481 1 PLATE, REFERENCE プレート 基準 FE
41 PM40591 2 SPACER スペーサ CO
42 PM13241 2 BOLT ボルト FE
43 PB22275 1 GUIDE, TAPE ガイド テープ FE
45 PM04375 3 PIN ピン FE
46 PH00561 1 BKT ＢＫＴ PL
46.1 PH00551 1 BKT ＢＫＴ PL
47 PH00545 1 BKT, CLAMP ＢＫＴ クランプ PL
48 PZ27802 2 BOLT ボルト OT
49 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
50 PZ02393 1 SW, MICRO ＳＷ マイクロ OT
51 PZ39021 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン FE
52 N10812 1 NUT, HEX ナット 六角 M03 3ｼｭ(3ｶ ｸﾛ) FE
53 AA1BE06 1 CLAMPER クランパ OT
54 PZ02321 1 SPRING スプリング FE
57 PM87123 1 PIN ピン FE
58 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
59 PM03544 1 PIN ピン FE
60 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
61 AA93204 1 GUIDE ガイド OT
62 K5357G 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
63 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
64 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 PJ02961 1 BKT ＢＫＴ PL
66 K5358N 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
67 N10795 4 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
68 PJ02971 1 SPACER スペーサ PL
69 T4107K 1 DIGITAL SW デジタルＳＷ A7BS-254-79-1 OT
70 PX10690 2 SEAL シール PL W24c
71 XK04820 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
72 XH00191 1 HARNESS ハーネス OT
73 PB01842 1 PLATE プレート FE
74 2MDLFB000301 1 SHEET, SW シートＳＷ OT
75 PB88197 1 LEVER レバー FE
76 PM02WC4 1 PIN ピン FE
77 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
78 PM66294 1 BLOCK ブロック FE
64
PTS-FIFEEDER-09JE
FEEDER W24c 1/3
フィーダ W24c 1/3 AB10205
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
79 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
80 N4018A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
81 PX01831 1 SEAL, BAR CODE シール バーコード OT unit serial number
82 RZ00490 1 TAPE テープ OT
83 RZ00500 1 TAPE テー
プ
OT
65
PTS-FIFEEDER-09JE
