02. NXT Feeder Part list II.pdf - 第97页
REEL HOLDER W44c 15inch リール ホルダ W44c 15インチ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA85413 1 HOLDER, REEL ホルダ リール OT 2 2MDLFB000100 1 HOLDER, REEL ホルダ リール …
5
5
9
21
6
6
11
12
12
22
3
14
4
4
4
4
16
14
15
15
16
7
22
10
8
1
2
࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ
5((/+2/'(5:FLQFK
96

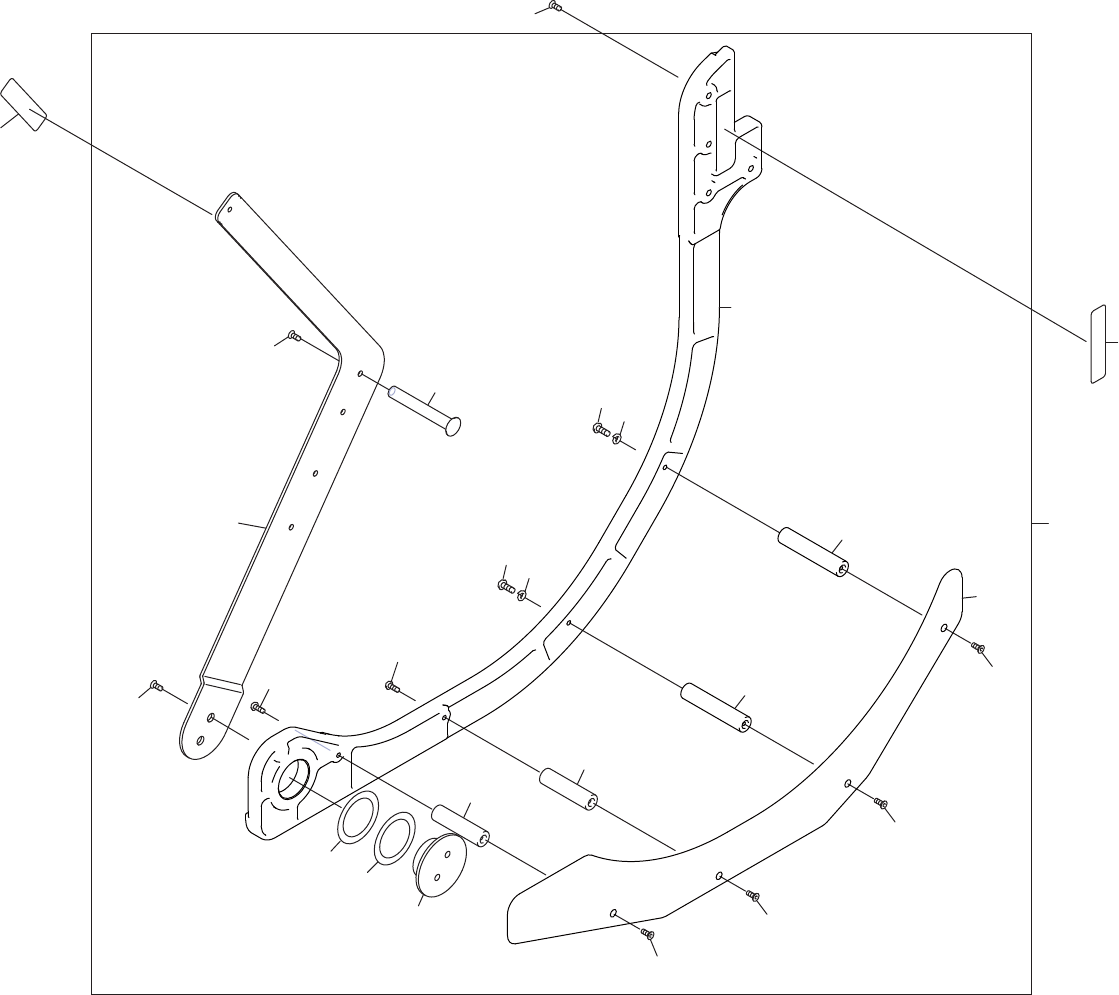

PTS-FIFEEDER-09JE

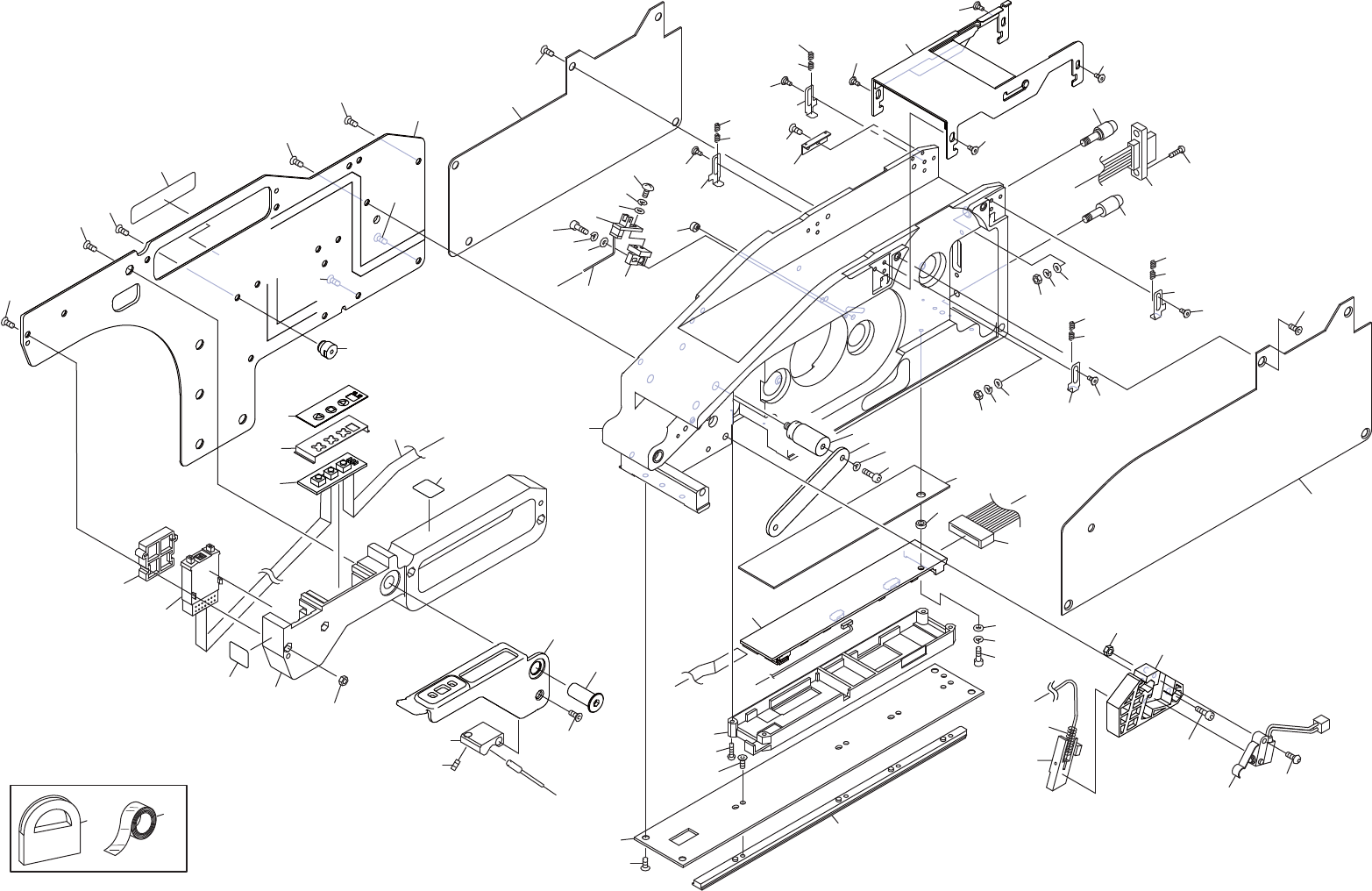

REEL HOLDER W44c 15inch
リール ホルダ W44c 15インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA85413 1 HOLDER, REEL ホルダ リール OT
2 2MDLFB000100 1 HOLDER, REEL ホルダ リール AL
3 PB55162 1 RETAINER, REEL 押え リール FE
4 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
5 PM32281 2 SPACER スペーサ FE
6 K5256K 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
7 PB08305 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM083N1 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞ ﾜｯｼｬ) OT
14 PM011F1 2 SPACER スペーサ FE
15 K5256E 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PZ27762 4 BOLT ボルト OT
22 PX01851 2 SEAL, BAR CODE シール バーコード OT unit serial number
