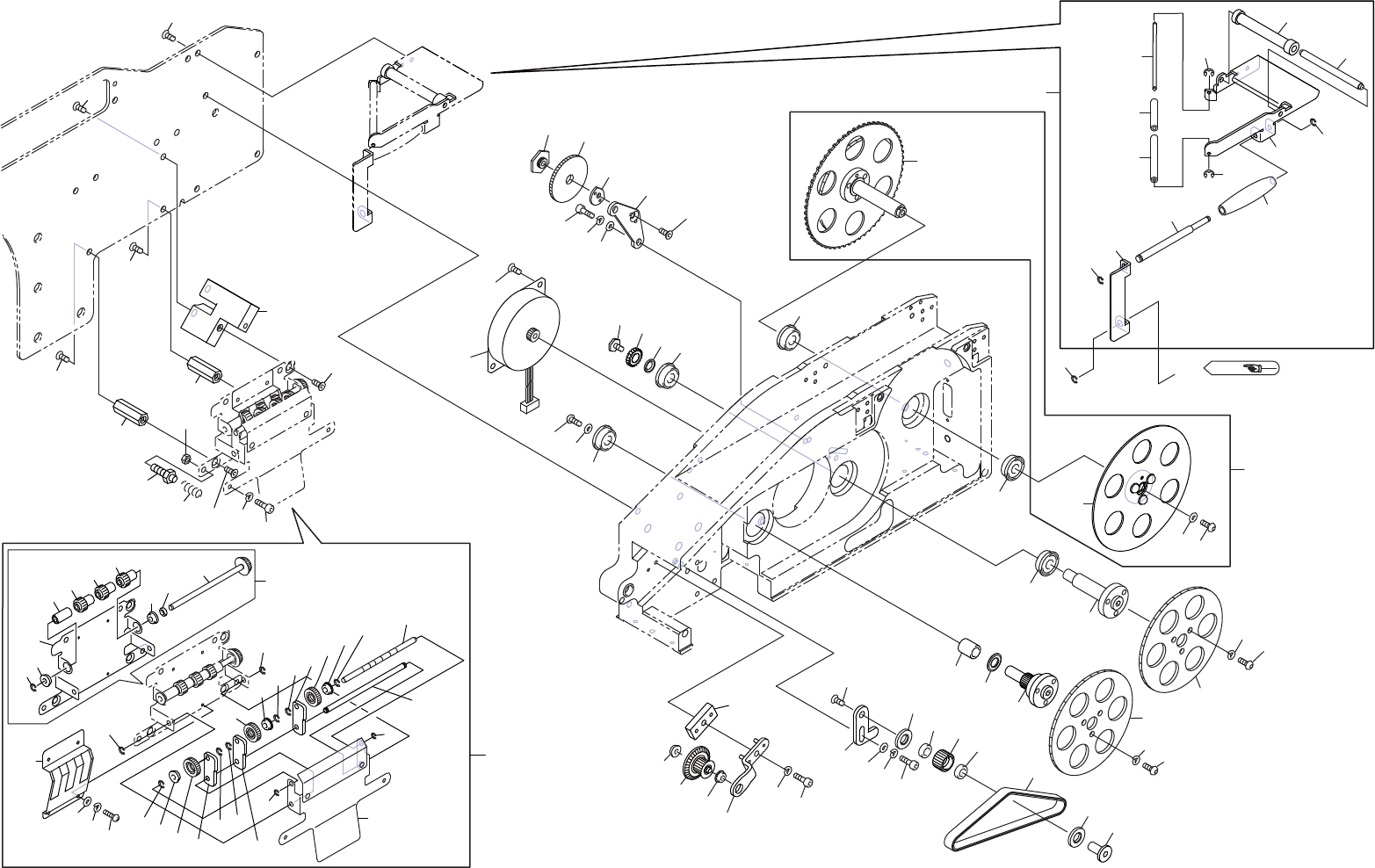

FEEDER W44c 2/3 フィーダ W44c 2/3 AB10403 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA9ND00 1 SHAFT シャフト OT 2 AA56D03 1 SHAFT シャフト OT 3 H4450A 3 BEARING, MINIATU…
GG
Ref.3/
44
46
39
47
45
2
4
5
6
3
10
8
12
12
13
14
15
18
22
24
26
30
34
35
36
37
31
32
33
27
7
9
10
9
7
58
57
57
57.1
56
58
58
58
48
48.1
50
49
51
51
28
29
40
43
42
42
38
40
60
61
62
63
63
64
59
58
58.1
84
85
83
58.2
67
68
69
70
71
72
73
74
74
75
76
76
76
77
78
79
79
82
81
78
77
76
75
79
76
78
77
76
65
65
65
92
93
87
96
89
90
91
86
95
88
96
94
94.1
39
52
97
101
3
3
1
ࣇ࣮ࢲ:F
)(('(5
:F
AB10403
90
PTS-FIFEEDER-09JE
FEEDER W44c 2/3
フィーダ W44c 2/3 AB10403
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA9ND00 1 SHAFT シャフト OT
2 AA56D03 1 SHAFT シャフト OT
3 H4450A 3 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
4 AA56B03 1 SHAFT シャフト OT
5 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
6 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
7 PM13302 2 GEAR ギヤ CO
8 PM18163 1 SHAFT シャフト FE
9 K5255T 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
10 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 H4449A 2 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
13 PM13262 1 SPACER スペーサ FE
14 PM04233 1 GEAR ギヤ FE
15 PM087N0 1 BOLT, HEX ボルト 六角 FE
18 AA3KB05 1 SHAFT シャフト OT
22 PM12402 1 COLLAR カラー FE
24 PM85592 1 SPACER スペーサ FE
26 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
27 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
28 AA01809 1 MOTOR, STEPPING モータ ステッピング OT
29 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
30 PB23112 1 PLATE プレート FE
31 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
32 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
34 PB23121 1 PLATE プレート FE
35 PM13541 1 GEAR ギヤ FE
36 PM13552 1 PIN ピン FE
37 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
38 PM90792 1 PIN ピン FE
39 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
40 PJ00183 2 SPACER スペーサ PL
41 H45732 1 BELT, TIMING ベルト タイミング 204-2GT-6 OT
42 H44516 2 BEARING, MINIATURE ベアリング ミニチュア L-850ZZ OT
43 PM60181 1 PULLEY, TIMING プーリ タイミング CO
44 PB57462 1 PLATE プレート FE
45 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
46 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
91
PTS-FIFEEDER-09JE
FEEDER W44c 2/3
フィーダ W44c 2/3 AB10403
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
47 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
48 AA3BT02 1 BKT ＢＫＴ OT
48.1 PM91882 1 SPACER スペーサ AL
49 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
50 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
52 AA3ER04 1 GEAR ギヤ OT
56 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
57 PM85602 2 SPACER スペーサ FE
57.1 PM97105 1 BLOCK ブロック FE
58 K5357M 7 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
58.1 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
58.2 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
59 AA3KK07 1 GEAR ギヤ OT
60 AA3KH07 1 GEAR ギヤ OT
61 PB52913 1 BKT ＢＫＴ FE
62 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 OT
63 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
64 PJ09681 1 COLLAR カラー PL
65 PM91102 3 GEAR ギヤ OT
67 PM00EM2 1 SPACER スペーサ FE
68 AA3HM04 1 GEAR ギヤ OT
69 PB61211 1 SCRAPER スクレーパ FE
70 K5175N 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
71 W1020A 4 WASHER, LOCK ワッシャ スプリング 2M/M FE
72 W1039A 4 WASHER, FLAT ワッシャ 平 2M/M FE
73 AA3HE03 1 LEVER レバー OT
74 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 OT
75 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
76 S1020A 6 CIR-CLIP サークリップ ST-EW- 2 OT
77 H4569A 3 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
78 PJ08591 3 GEAR ギヤ PL
79 PB46391 3 SCRAPER スクレーパ FE
81 PM93942 1 PIN ピン FE
82 PM13502 1 PIN ピン FE
83 PM04LT1 2 SCREW, ADJUSTING ネジ 調整 FE
84 PZ24341 2 SPRING スプリング FE
85 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
