REEL HOLDER W12c 15inch
リール ホルダ W12c 15インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA85016 1 HOLDER, REEL ホルダ リール OT
2 2MDLFB000100 1 HOLDER, REEL ホルダ リール AL
3 PB55162 1 RETAINER, REEL 押え リール FE
4 K5358N 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X018 FE
5 PJ03311 2 SPACER スペーサ OT
6 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
7 PB01796 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM081G1 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞ ﾜｯｼｬ) OT
14 PM011B1 2 SPACER スペーサ FE
15 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
21 PZ27762 4 BOLT ボルト OT
22 PX01811 2 SEAL, BAR CODE シール バーコード OT unit serial number
49
PTS-FIFEEDER-09JE
CC
BB
AA
BB
DD
DD
CC
AA
୧
㠃
ࢸ
࣮
ࣉ
15
mm x
20
mm
NW-5
10mm x 55mm
81
66
77
15
34
9
12
14
16
10
18
19
20
61
62
63
11
64
39
40
43
39
38
32
31
53
54
49
47
52
46
51
50
27
23
24
27
28
21
1
5
6.1
6
6
5.2
5.1
5.1
5.2
59
58
57
8
60
8
48
42
22
30
17
67
70
65
70
76
79
75
71
73
69
68
72
78
80
7
7
41
41
45
29
33
35
36
37
83
82
2
74
26
25
26
25
26.1
26.1
AB10105ࣇ࣮ࢲ:F
)(('(5:F
50
PTS-FIFEEDER-09JE

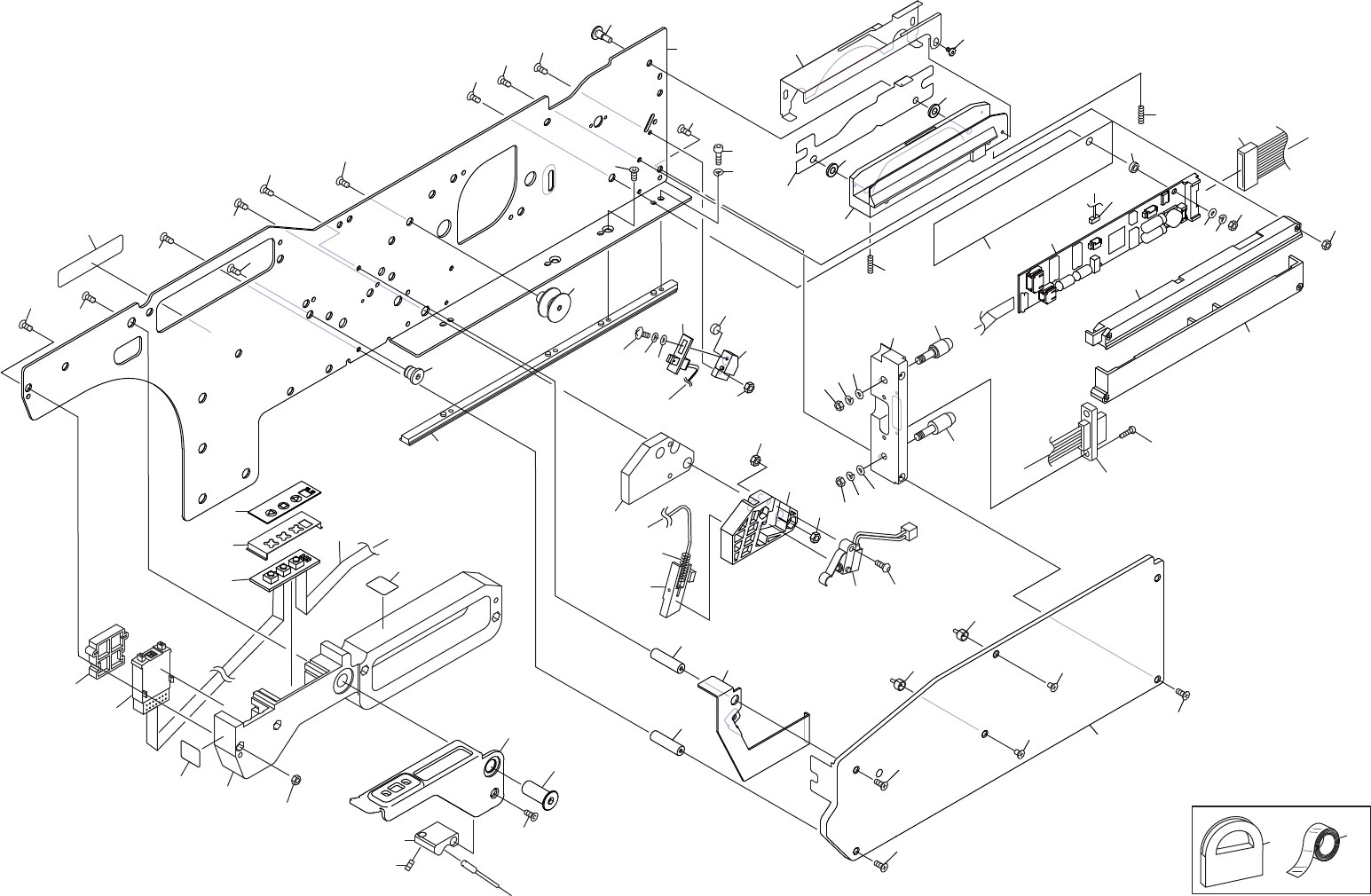

FEEDER W16c 1/3
フィーダ W16c 1/3 AB10105
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB30638 1 BODY 本体 FE
2 PB86631 1 BKT ＢＫＴ FE
5 PB81901 1 COVER カバー FE
5.1 PM12943 2 SPACER スペーサ FE
5.2 PZ13401 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 FE
6 PZ13391 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 FE
6.1 PZ33341 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 FE
7 PM41632 2 SPACER スペーサ FE
8 PZ13391 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 FE
9 PJ04122 1 COVER, UPPER カバー 上 PL
10 PJ04132 1 COVER, LOWER カバー 下 PL
11 K5169Y 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M2X10(ｽﾃﾝﾚｽ)SUS FE
12 N1074A 4 NUT, HEX ナット 六角 M 2(SUS) FE
14 PS00935 1 SHEET シート OT
15 S3059L 1 SPACER スペーサ EM-2 OT
16 XK05176 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
17 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
18 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
19 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 W1040R 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
21 AA0CN02 1 BLOCK ブロック OT
22 PZ27752 2 BOLT ボルト OT
23 PM03958 1 PIN, ECCENTRIC ピン 偏心 FE
24 PM03967 1 PIN, ECCENTRIC ピン 偏心 FE
25 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26.1 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
27 RH02472 1 HARNESS ハーネス OT
28 K51757 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
29 AA91004 1 BKT, SENSOR ＢＫＴ センサ OT
30 K5169M 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
31 N1074A 1 NUT, HEX ナット 六角 M 2(SUS) FE
32 PM05944 1 PIN, ECCENTRIC ピン 偏心 FE
33 XK04740 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
34 RH02461 1 HARNESS ハーネス OT
35 K5170M 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
36 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
37 W1039A 1 WASHER, FLAT ワッシャ 平 2M/M FE
