REEL HOLDER W104 15inch リール ホルダ W104 15インチ No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA4ER05 1 HOLDER, REEL ホルダ リール OT 2 2MDLFB000100 1 HOLDER, REEL ホルダ リール …
21
5
6
5
6
7
22
9
10
11
12
12
8
22
4
4
3
4
4
15
16
15
16
14
14
1
2
࣮ࣜࣝ࣍ࣝࢲ:ࣥࢳ
5((/+2/'(5:LQFK
150
PTS-FIFEEDER-09JE

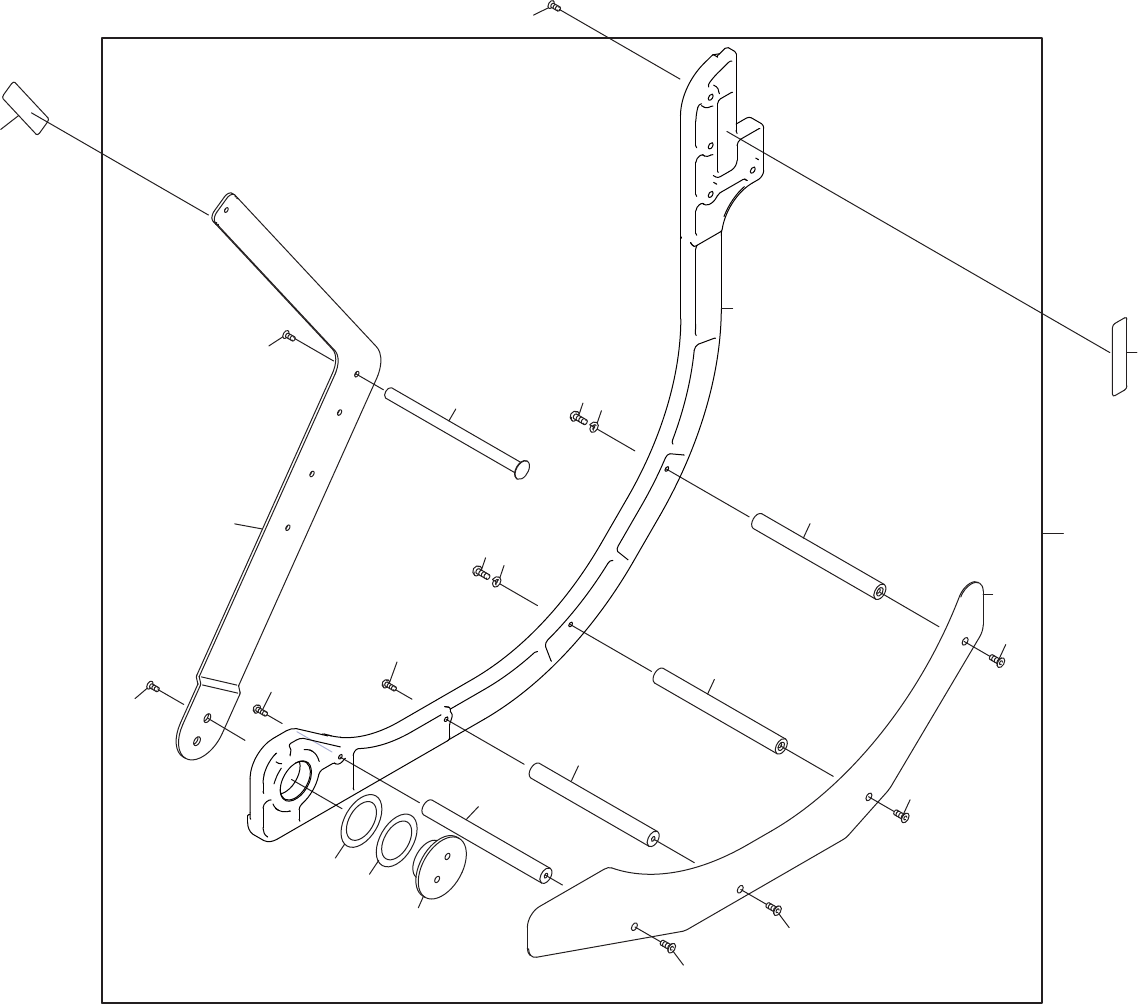

REEL HOLDER W104 15inch
リール ホルダ W104 15インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA4ER05 1 HOLDER, REEL ホルダ リール OT
2 2MDLFB000100 1 HOLDER, REEL ホルダ リール AL
3 PB55162 1 RETAINER, REEL 押え リール FE
4 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
5 PM013S1 2 SPACER スペーサ FE
6 K5256K 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
7 PB08305 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM013R2 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞ ﾜｯｼｬ) OT
14 PM013T1 2 SPACER スペーサ FE
15 K5256E 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
16 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PZ27762 4 BOLT ボルト OT
22 PX06071 2 SEAL, BAR CODE シール バーコード OT unit serial number
151
PTS-FIFEEDER-09JE
:E::E⏝ :௨ୖ⏝
)RU:E::E )RU:RUPRUH
1
3
4
2
5
6

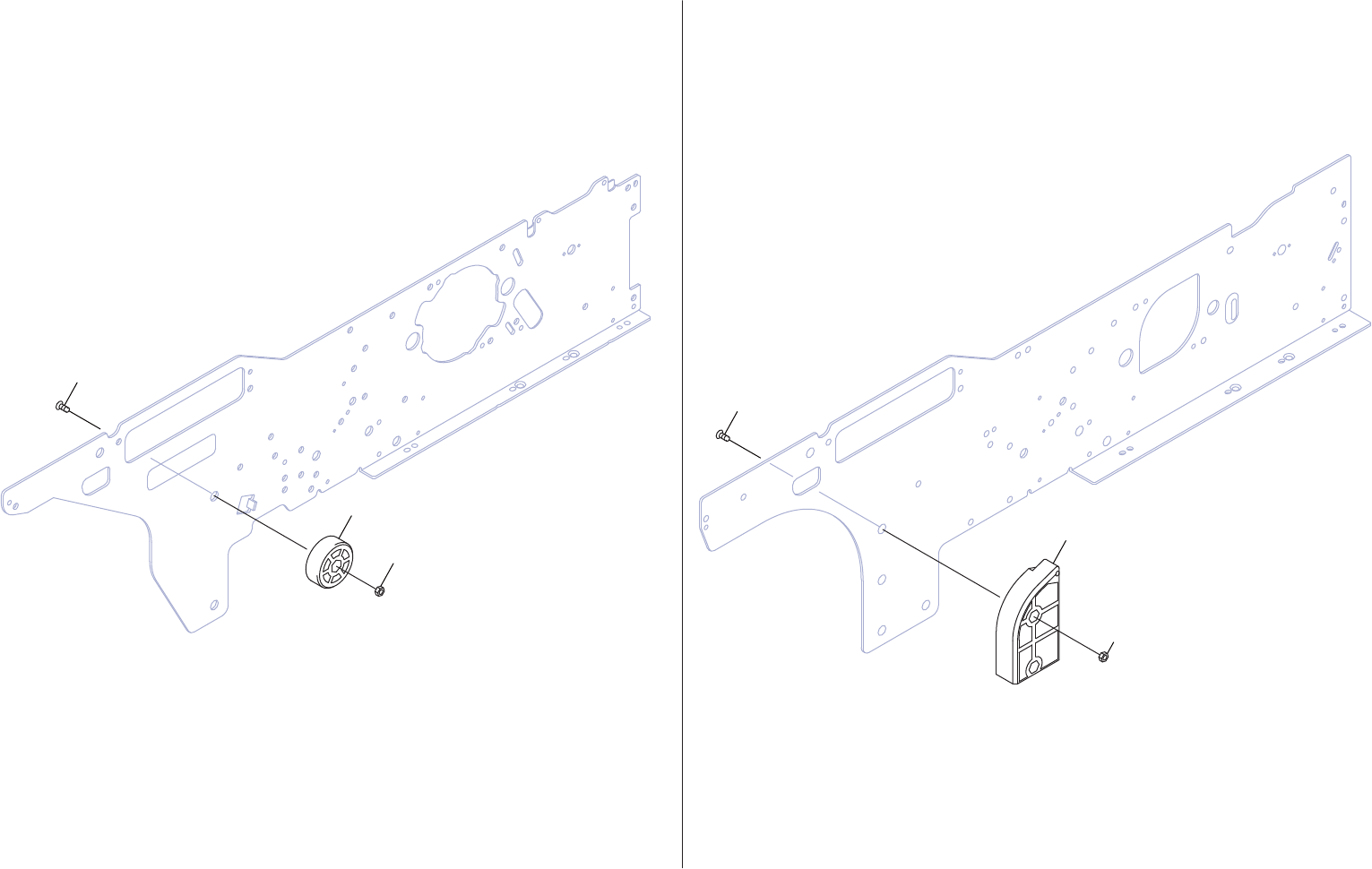

ࣂࢣࢵࢺࢱࣉ࣮ࣜࣝ࣍ࣝࢲᑓ⏝㒊ရ
3$576IRU%8&.(77<3(5((/+2/'(5
152
PTS-FIFEEDER-09JE
