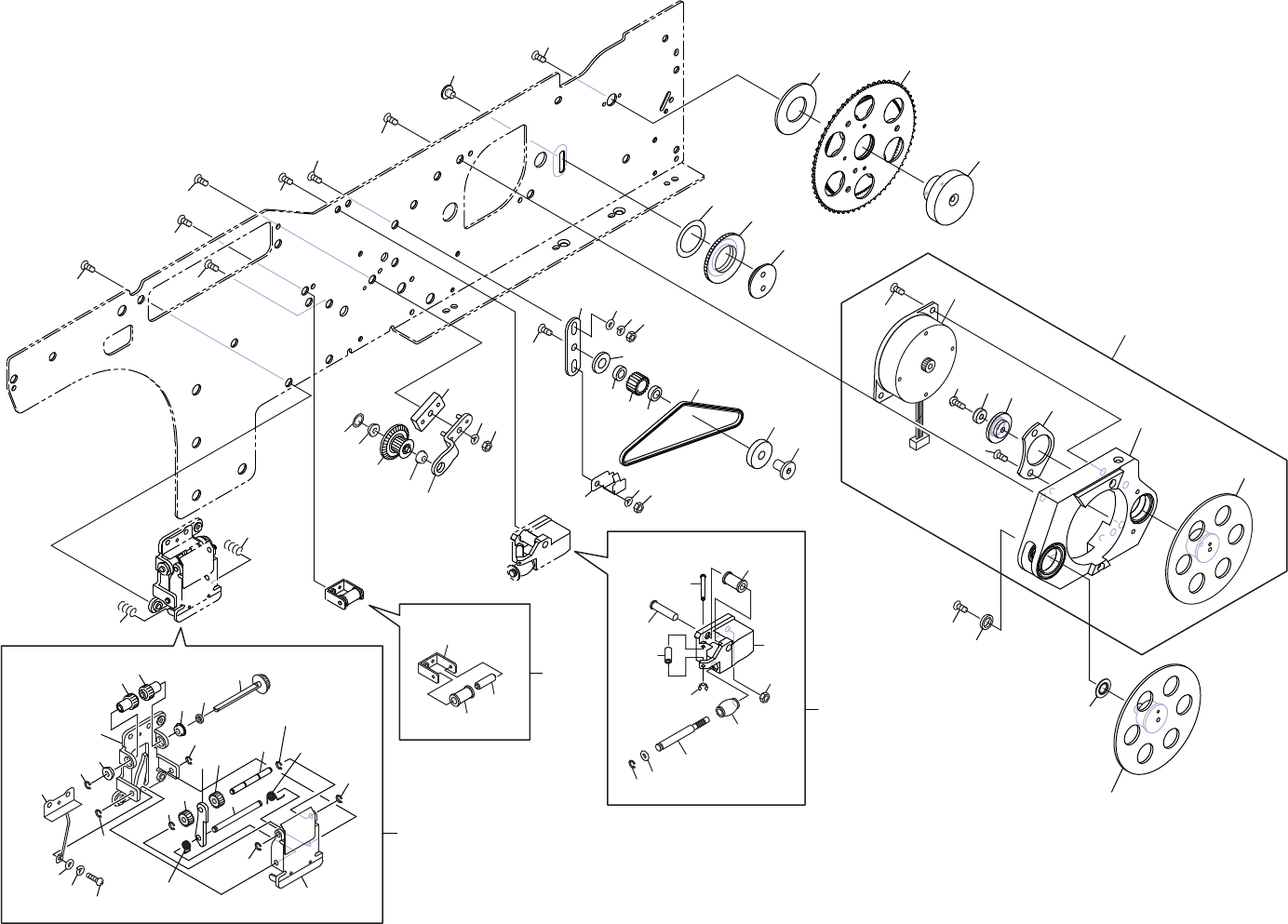

FEEDER W12c 2/3 フィーダ W12c 2/3 AB10005 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA29106 1 PIN ピン OT 2 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008…
2
10.1
48
48.1
25
43
45.1
32
31
31.1
33
34
35
38
41
37
40
40
38.1
39
36
6
1
3
4
13
19
21
22
23
15
10
14
16
17
18
42.1
71
72
66
68
69
70
73
74
75
67
42.2
42.3
47
52
52
63
61
62
62
54
59
59
58
61
46
42
65
55
56
57
49
51
54
47.2
47.3
47.4
47.1
60
64
11
12
8
7
5
33
34
50
64
24
24.1
26
27
28
30
28
29
76
53
53
9
ࣇ࣮ࢲ:F
)(('(5:F
AB10005
40
PTS-FIFEEDER-09JE
FEEDER W12c 2/3
フィーダ W12c 2/3 AB10005
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA29106 1 PIN ピン OT
2 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
3 AA40E02 1 SPROCKET スプロケット OT
4 PM16312 1 SPACER スペーサ CO
5 PM28122 1 PIN ピン FE
6 PM26901 2 BOLT ボルト FE
7 PM32161 1 GEAR ギヤ FE
8 PM04153 1 SPACER スペーサ CO
9 2ADLFB000400 1 MOTOR, STEPPING モータ ステッピング OT
10 AA35X02 1 BKT, MOTOR ＢＫＴ モータ OT
10.1 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
11 AA01809 1 MOTOR, STEPPING モータ ステッピング OT
12 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
13 AA01510 1 GEAR ギヤ OT
14 PM04272 1 RETAINER, BEARING 押え ベアリング FE
15 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
16 AA01607 1 GEAR ギヤ OT
17 PM04333 1 COLLAR カラー FE
18 K5256E 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
19 AA1BN06 1 GEAR ギヤ OT
21 PM12402 1 COLLAR カラー FE
22 PM03703 1 WASHER ワッシャ FE
23 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
24 AA3BT02 1 BKT ＢＫＴ OT
24.1 PM91882 1 SPACER スペーサ AL
25 K5358C 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
26 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
27 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
29 AA3ER04 1 GEAR ギヤ OT
30 PM25491 1 SPACER スペーサ CO
31 PB01671 1 PLATE プレート FE
31.1 PB55182 1 GUIDE ガイド FE
32 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
33 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
34 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
36 PM90792 1 PIN ピン FE
41
PTS-FIFEEDER-09JE
FEEDER W12c 2/3
フィーダ W12c 2/3 AB10005
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
38 PJ00183 1 SPACER スペーサ PL
38.1 PJ09451 1 SPACER スペーサ PL
39 H45095 1 BELT, TIMING ベルト タイミング 204-2GT-4 OT
40 H44516 2 BEARING, MINIATURE ベアリング ミニチュア L-850ZZ OT
41 PM60181 1 PULLEY, TIMING プーリ タイミング CO
42 AA98904 1 ROLLER ローラ OT
42.1 PB19714 1 BKT ＢＫＴ FE
42.2 PJ00953 1 ROLLER ローラ PL
42.3 PM34061 1 PIN ピン FE
43 K5357G 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
45.1 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
46 AA1DY14 1 GEAR ギヤ OT
47 PB32984 1 BKT ＢＫＴ FE
47.1 PB32973 1 PLATE プレート FE
47.2 K5175N 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X003 ｽﾃﾝﾚｽ FE
47.3 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
47.4 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
48 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
48.1 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
49 AA3HK04 1 GEAR ギヤ OT
50 PM047D1 1 SPACER スペーサ FE
51 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 FE
52 H4569A 2 BEARING, MINIATURE ベアリング ミニチュア DDLF-630ZZ OT
53 PM91102 2 GEAR ギヤ OT
54 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 FE
55 PZ12071 1 SPRING, TORSION スプリング ネジリ FE
56 PZ12081 1 SPRING, TORSION スプリング ネジリ FE
57 PM12511 1 PIN ピン FE
58 AA29B01 1 LEVER レバー OT
59 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) FE
60 PM12504 1 PIN ピン FE
61 S1020A 2 CIR-CLIP サークリップ ST-EW- 2 FE
62 PH00751 2 GEAR ギヤ PL
63 PB33243 1 SCRAPER スクレーパ FE
64 PZ24341 2 SPRING スプリング FE
65 AA0CA06 1 BKT, ROLLER ＢＫＴ ローラ OT
66 PH02150 1 BKT, ROLLER ＢＫＴ ローラ OT
42
