.7%( .7%( .7%( 18 12 10 7 19 10 11 23 21 3 2 6 5 15 3 8 4 22 16 24 19 9 18 25 10 17 17 17 17 17 17 20 20 20 20 24 26 31 32 32 32 13 14 13.1 1 ࣮ࣜࣝ࣍ࣝࢲ:Eࣥࢳ 5((/+2/'(5:ELQFK …
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
13
PTS-FIFEEDER-09JE
.7%(
.7%(
.7%(
18
12
10
7
19
10
11
23
21
3
2
6
5
15
3
8
4
22
16
24
19
9
18
25
10
17
17
17
17
17
17
20
20
20
20
24
26
31
32
32
32
13
14
13.1
1
࣮ࣜࣝ࣍ࣝࢲ:Eࣥࢳ
5((/+2/'(5:ELQFK
14
PTS-FIFEEDER-09JE

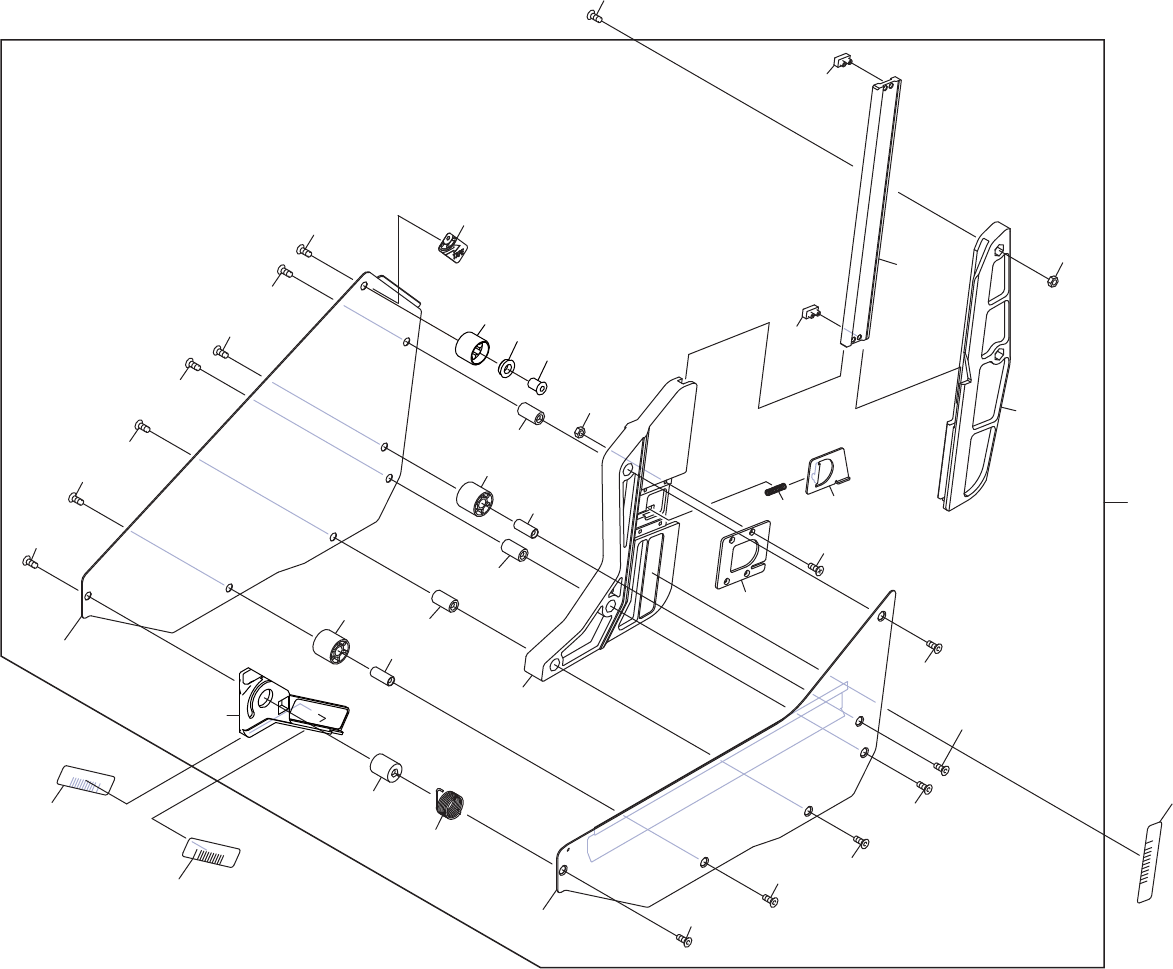

REEL HOLDER W04b 7inch
リール ホルダ W04b 7インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7ZM07 1 HOLDER, REEL ホルダ リール OT
2 PM048F1 1 SLIDER スライダ FE
3 PT01740 2 STOPPER ストッパ AL
4 PH01435 1 SLIDER スライダ PL
5 PP02253 1 PLATE, RETAINING プレート 押え FE
6 K5169N 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X008 FE
7 N1074A 4 NUT, HEX ナット 六角 M 2(SUS) FE
8 PP02240 1 JAW 爪 FE
9 PZ27731 1 SPRING スプリング FE
10 PM00KH2 3 PIN ピン FE
11 PP02160 1 PLATE, SIDE プレート サイド FE
12 PX08540 1 SEAL シール PL
13 PJ22792 1 ROLLER ローラ OT
13.1 H4445D 1 BEARING, MINIATURE ベアリング ミニチュア LF-1060ZZ OT
14 PM0D3X1 1 PIN ピン FE
15 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
16 PB02KZ2 1 PLATE, SIDE プレート サイド FE
17 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
18 PH01491 2 ROLLER ローラ PL
19 PM97983 2 PIN ピン FE
20 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
21 PH01413 1 ARM アーム OT
22 PZ34281 1 SPRING, TORSION スプリング ネジリ FE
23 PM04LS3 1 PIN, PIVOT ピン 支点 FE
24 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
25 PH01423 1 BKT, SLIDE ＢＫＴ スライド PL
26 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
31 PZ31461 2 BOLT ボルト FE
32 PX09170 3 SEAL, BAR CODE シール バーコード OT unit serial number
