୧ 㠃 ࢸ ࣮ ࣉ 15 mm x 20 mm NW-5 10mm x 55mm B B C C D D D D A A B B C C A A 1 8 5 54 55 55 55 56 6 7 11 9 10 47 12 13 15 16 17 18 19 63 66 24 23 61 25 27 28 28 30 30 62 30 31 32 33 29 29.1 3 29.1 29 29.1 29 29.1 29 46 24 44…
REEL HOLDER W24c 15inch
リール ホルダ W24c 15インチ
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA85213 1 HOLDER, REEL ホルダ リール OT
2 2MDLFB000100 1 HOLDER, REEL ホルダ リール AL
3 PB55162 1 RETAINER, REEL 押え リール FE
4 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
5 PM32261 2 SPACER スペーサ FE
6 K5256K 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X015 FE
7 PB01796 1 ARM アーム FE
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
9 PM081K1 1 PIN ピン FE
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
11 PM45091 1 PIN, PIVOT ピン 支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞ ﾜｯｼｬ) OT
14 PM011D1 2 SPACER スペーサ FE
15 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
16 K5256E 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X010 FE
17 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 PZ27762 4 BOLT ボルト OT
22 PX01831 2 SEAL, BAR CODE シール バーコード OT unit serial number
73
PTS-FIFEEDER-09JE
୧
㠃
ࢸ
࣮
ࣉ
15
mm x
20
mm
NW-5
10mm x 55mm
BB
CC
DD
DD
AA
BB
CC
AA
1
8
5
54
55
55
55
56
6
7
11
9
10
47
12
13
15
16
17
18
19
63
66
24
23
61
25
27
28
28
30
30
62
30
31
32
33
29
29.1
3
29.1
29
29.1
29
29.1
29
46
24
44
45
48
49
50
51
52
66
4
72
75
71
67
68
69
14
65
27
64
79
78
34
35
41
40
40.1
40.2
2
30
60
59
73
58
31
27
27
70
53
74
76
37
36
43
42
43.1
20
21
22
20
21
22
AB10303
ࣇ࣮ࢲ:F
)(('(5:F
74
PTS-FIFEEDER-09JE

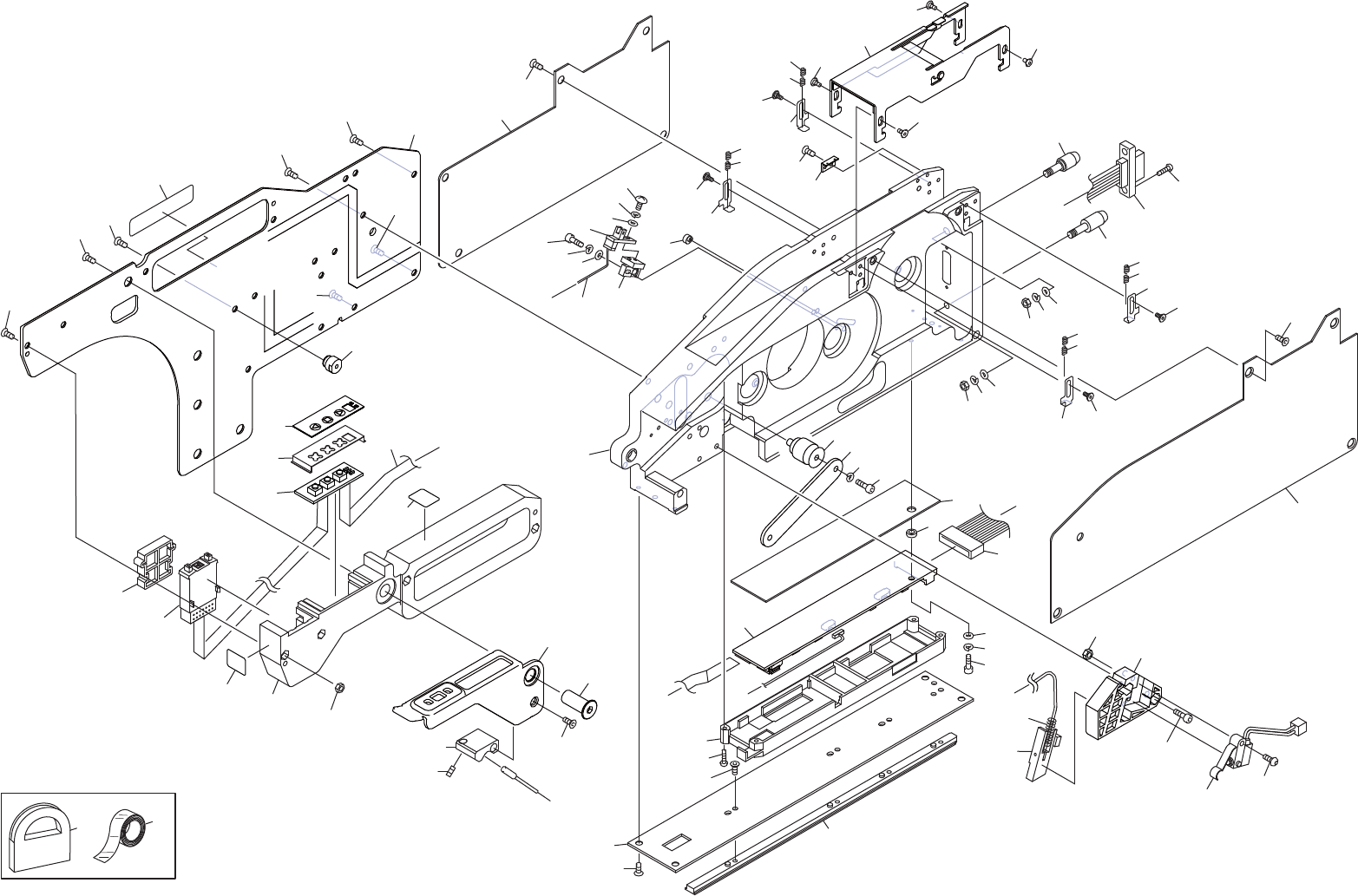

FEEDER W32c 1/3
フィーダ W32c 1/3 AB10303
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA36X05 1 BODY 本体 OT
2 PB07812 1 COVER カバー FE
3 K5357H 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
4 PB29311 1 COVER カバー FE
5 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
6 PB29302 1 PLATE プレート FE
7 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
8 AA93204 1 GUIDE ガイド OT
9 K5357H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
10 PJ18890 1 COVER カバー PL
11 K5175Y 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
12 XK05176 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
13 PS00935 1 SHEET シート OT
14 S3059L 1 SPACER スペーサ EM-2 OT
15 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
16 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 W1040R 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
18 PM03958 1 PIN, ECCENTRIC ピン 偏心 FE
19 PM03967 1 PIN, ECCENTRIC ピン 偏心 FE
20 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
21 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1040S 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
23 K51757 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
24 RH02472 1 HARNESS ハーネス OT
25 AA1TN09 1 GUIDE, TAPE ガイド テープ OT
27 PM03557 4 PIN ピン FE
28 PB13281 2 BKT ＢＫＴ FE
29 PZ22662 4 SPRING スプリング FE
29.1 PZ22671 4 SPRING スプリング FE
30 PM03557 8 PIN ピン FE
31 PB13291 2 BKT ＢＫＴ FE
32 PM64611 1 BLOCK, REFERENCE ブロック 基準 FE
33 K5169H 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
34 AA19N09 1 CLAMPER クランパ OT
35 PZ02321 1 SPRING スプリング FE
36 PZ23392 1 BKT, CLAMP ＢＫＴ クランプ OT
37 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
40 PB63341 1 PLATE プレート FE
75
PTS-FIFEEDER-09JE
