02. NXT Feeder Part list II.pdf - 第114页
20 49 51 18 19 21 28 22 23 24 29 33 31 37 38 39 43 44 45 46 40 41 42 32 53 55 47 48 56 49 16 50 17 36 35 34 54 57 57.1 59 58 60 60 61 52 52 2 8 14 15 26 7 13 1 ࣇ࣮ࢲ: )(('(5 : AA2GZ29 114 PTS-FIFEEDER…
FEEDER W72 1/3
フィーダ W72 1/3 AA2GZ29
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
80 RZ00500 1 TAPE テー
プ
OT
113
PTS-FIFEEDER-09JE
20
49
51
18
19
21
28
22
23
24
29
33
31
37
38
39
43
44
45
46
40
41
42
32
53
55
47
48
56
49
16
50
17
36
35
34
54
57
57.1
59
58
60
60
61
52
52
2
8
14
15
26
7
13
1
ࣇ࣮ࢲ:
)(('(5
:
AA2GZ29
114
PTS-FIFEEDER-09JE

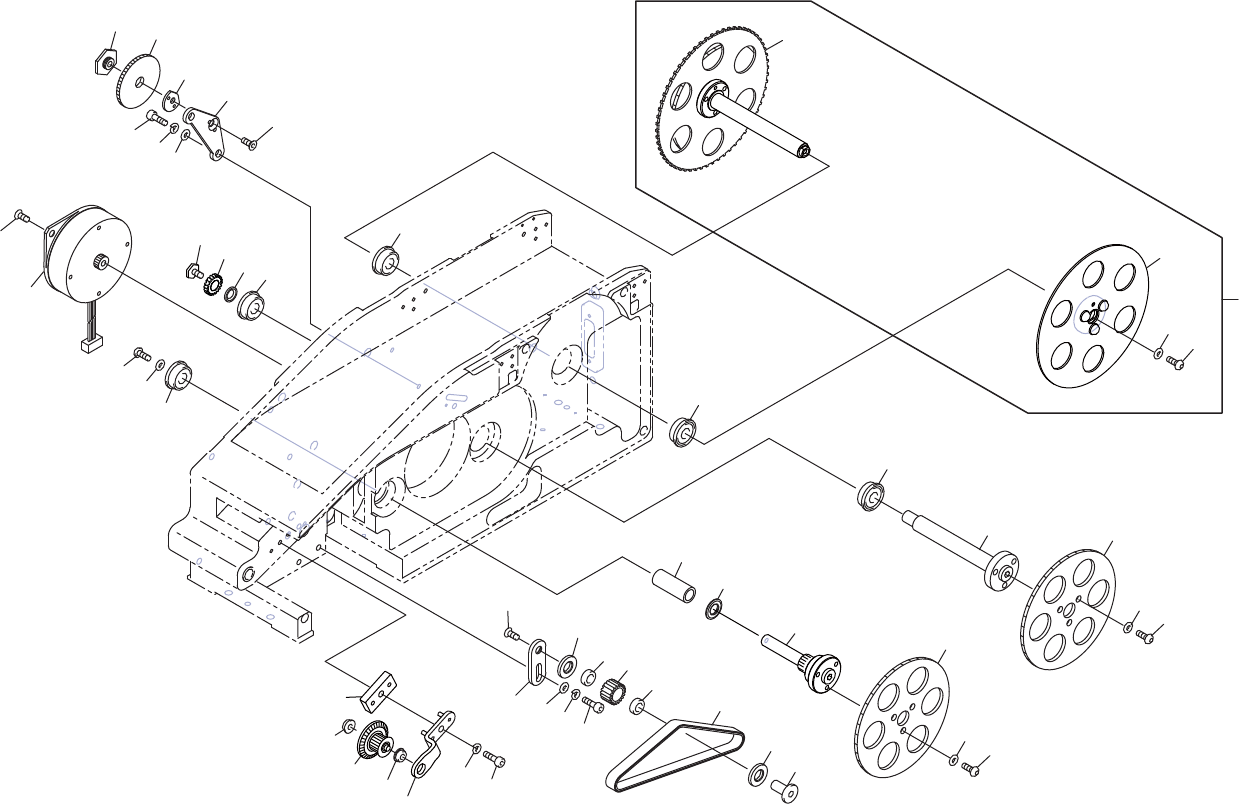

FEEDER W72 2/3
フィーダ W72 2/3 AA2GZ29
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA9NF00 1 SHAFT シャフト OT
2 AA56F03 1 SHAFT シャフト OT
7 H4450A 1 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
8 AA56B03 1 SHAFT シャフト OT
13 H4450A 1 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
14 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
15 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
16 PM13302 1 GEAR ギヤ CO
17 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
18 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PM22033 1 SHAFT シャフト FE
20 H4450A 1 BEARING, MINIATURE ベアリング ミニチュア DDLF-1480ZZ OT
21 H4449A 1 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
22 PM13262 1 SPACER スペーサ FE
23 PM04233 1 GEAR ギヤ FE
24 PM087N0 1 BOLT, HEX ボルト 六角 FE
26 AA3ND04 1 SHAFT シャフト OT
28 H4449A 1 BEARING, MINIATURE ベアリング ミニチュア LF-1360ZZ OT
29 PM12402 1 COLLAR カラー FE
31 K5255T 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
32 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
33 PM77172 1 SPACER スペーサ FE
34 PM13302 1 GEAR ギヤ CO
35 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
36 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 AA01809 1 MOTOR, STEPPING モータ ステッピング OT
38 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
39 PB23112 1 PLATE プレート FE
40 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
41 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
42 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
43 PB23121 1 PLATE プレート FE
44 PM13541 1 GEAR ギヤ FE
45 PM13552 1 PIN ピン FE
46 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
47 PM90792 1 PIN ピン FE
48 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
49 PJ00183 2 SPACER スペーサ PL
115
PTS-FIFEEDER-09JE
