User Manual MTC 2 運転上の安全
Issue 01/2001 2.2 安全仕様
37
2.2.3
2.2.32.2.3
2.2.3 非常停止ボタン
非常停止ボタン非常停止ボタン
非常停止ボタン
2.2.3.1
2.2.3.12.2.3.1
2.2.3.1 EN 418 バイパス保護付きラッチ式非常停止ボタン
EN 418 バイパス保護付きラッチ式非常停止ボタンEN 418 バイパス保護付きラッチ式非常停止ボタン
EN 418 バイパス保護付きラッチ式非常停止ボタン
たとえば、S-25 HM SIPLACE ステーションとトレイチェンジャを含めたシステム全体は瞬時に停
止します。
装着は割り込みされますが、機械が再度稼動状況になると再始動するか取り消すかすることが
できます。未完成の PCB に注意してください。
非常停止ボタン（その場所は図 2.2 - 3 参照 ) は、赤いきのこ型ヘッドのあるボタンで、押す
と押しこまれたままになります。これは安全回路の二つの切り替え接点を開き、二つの組み合
わせ安全コンタクタが起動します。マスタドライブ用中間回路電圧 (500 V) は切断されます。
昇降軸とガイドレール軸は無効になります。マスタドライブの論理回路には
24 V DC の供給が継続します。メッセージ "Emergency stop actuated（非常停止が作動していま
す）" が表示されます。
2.2.3.2
2.2.3.22.2.3.2
2.2.3.2 トレイチェンジャの非常停止ボタン位置
トレイチェンジャの非常停止ボタン位置トレイチェンジャの非常停止ボタン位置
トレイチェンジャの非常停止ボタン位置
図 2.2 - 3 非常停止ボタン位置
要点
要点要点
要点
1 非常停止ボタン
1
2 運転上の安全 User Manual MTC
2.2 安全仕様 Issue 01/2001
38
2.2.4
2.2.42.2.4
2.2.4 保護ドアスイッチ
保護ドアスイッチ保護ドアスイッチ
保護ドアスイッチ
これら二つのスイッチ ( 図 2.2 - 4 参照 ) は二枚の保護ドアが閉じているかどうかをチェック
します。ドアが閉じていると、安全接点と信号接点が閉じます。どちらかのドアが開くと、安
全回路と信号回路が開きます。タワーの電源が切れます。次のエラーメッセージが表示されま
す：”タワー x：保護ドアが閉じていません。”
2.2.4.1
2.2.4.12.2.4.1
2.2.4.1 トレイチェンジャの保護ドアスイッチ位置
トレイチェンジャの保護ドアスイッチ位置トレイチェンジャの保護ドアスイッチ位置
トレイチェンジャの保護ドアスイッチ位置
図 2.2 - 4 保護ドアスイッチの位置
要点
要点要点
要点
1 保護ドアスイッチ
1
User Manual MTC 2 運転上の安全
Issue 01/2001 2.2 安全仕様
39
2.2.5
2.2.52.2.5
2.2.5 3TK2821 組み合わせ安全コンタクタ
3TK2821 組み合わせ安全コンタクタ3TK2821 組み合わせ安全コンタクタ
3TK2821 組み合わせ安全コンタクタ
二つの組み合わせ安全コンタクタがメッキ板に取付けられています。安全に関する異常が発生
すると、作動したり非作動になったりします。

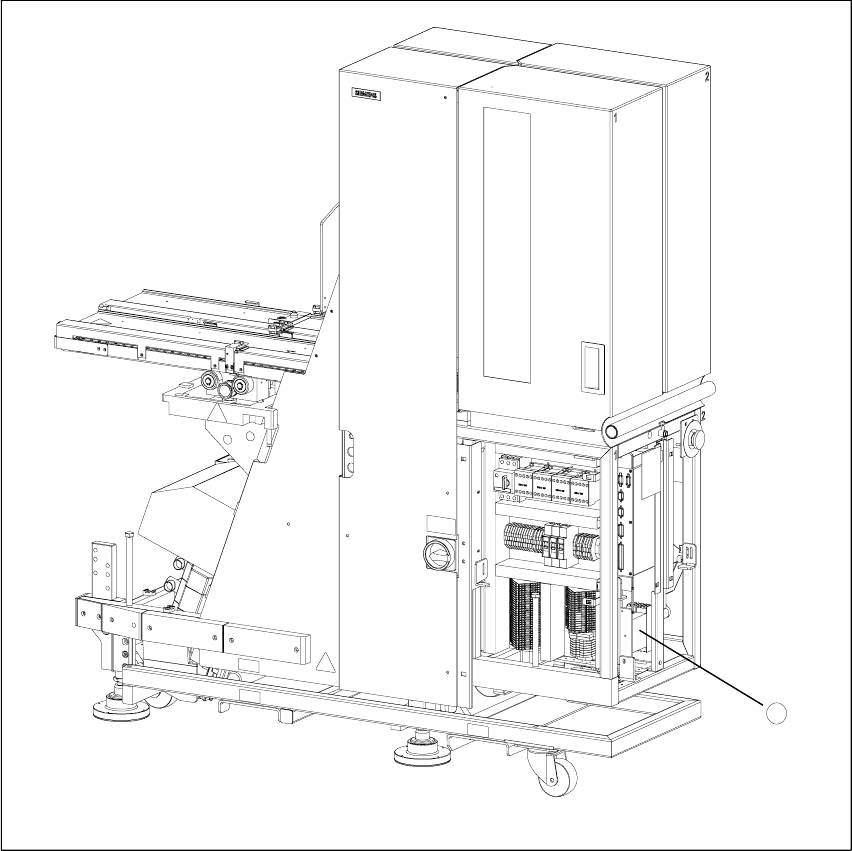

図 2.2 - 5 組み合わせ安全コンタクタのあるメッキ板の位置
要点
要点要点
要点
1 パネル後部のコンタクタ安全組み合わせのあるめっき板
1
