2 運転上の安全 User Manual MTC
2.5 ESD ガイドライン Issue 01/2001
48
User ManualMTC 3 トレイチェンジャのセットアップ
Issue 01/2001 3.1 トレイチェンジャの運搬方法
49
3
33
3 トレイチェンジャのセットアップ
トレイチェンジャのセットアップトレイチェンジャのセットアップ
トレイチェンジャのセットアップ
3.1
3.13.1
3.1 トレイチェンジャの運搬方法
トレイチェンジャの運搬方法トレイチェンジャの運搬方法
トレイチェンジャの運搬方法
3.1.1
3.1.13.1.1
3.1.1 セットアップの除去
セットアップの除去セットアップの除去
セットアップの除去
警告
装着機の外部でトレイチェンジャについての搬送、結合、取外し、メンテナンス作業はセット
アップなしで実施しなければなりません。
3.1.2
3.1.23.1.2
3.1.2 運搬位置
運搬位置運搬位置
運搬位置
搬送のまえに、トレイチェンジャを搬送位置に移動しなければなりません :
‡ メニュー ' トレイチェンジャ、単動動作 ' で、'Transport position（搬送位置）' ボックス
をクリックします。この機能でトレイチェンジャを決められた搬送位置へ移動することがで
きます。
3 トレイチェンジャのセットアップ User Manual MTC
3.1 トレイチェンジャの運搬方法 Issue 01/2001
50
3.1.3
3.1.33.1.3
3.1.3 内蔵車輪で移動する方法
内蔵車輪で移動する方法内蔵車輪で移動する方法
内蔵車輪で移動する方法
注記
車輪は、たとえば結合と取外しのような短距離を目的として取付けられています。
より長い搬送距離なら、調整フォークのある適切なフォークリフトでカバーしなければなりま
せん。
‡ ハンドル ( 図 3.1 - 1) を引き出し、噛み合わせます。
警告
ハンドルを不適切に操作すると、手をつぶす危険性が伴います。

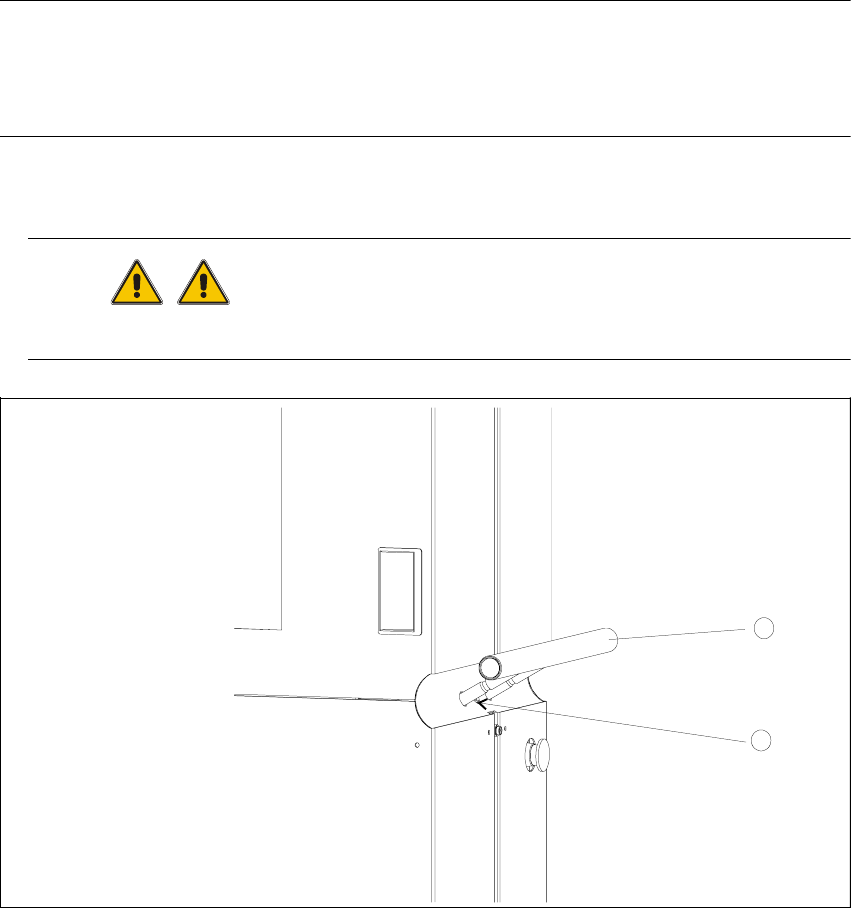

図 3.1 - 1 ハンドル
要点
要点要点
要点
1 ハンドル
2 押しボタン
1
2
