4 トレイチェンジャのセットアップ User Manual MTC
4.2 トレイチェンジャ補充方法 Issue 01/2001
72

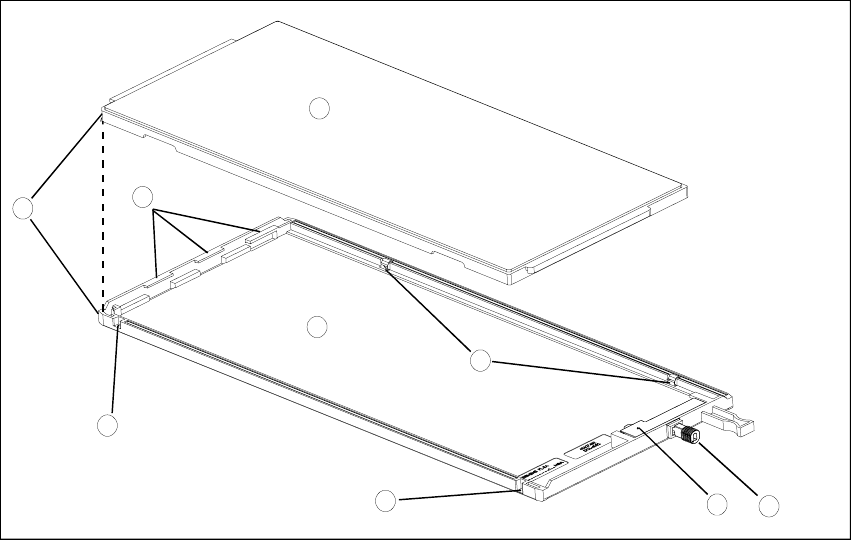

図 4.2 - 4 トレイ付きトレイキャリア（WTC)
要点
要点要点
要点
1 トレイ
2 トレイキャリア
3 面取りエッジ
4 偏平スプリング
5 ドライバ用溝
6 トレイキャリアロック機構用溝
7 トレイロック機構
8 ラッチピン
9 折り曲げ板
2
4
5
6
7
8
1
9
3
User Manual MTC 4 トレイチェンジャのセットアップ
Issue 01/2001 4.3 廃棄箱を空にする方法
73
4.3
4.34.3
4.3 廃棄箱を空にする方法
廃棄箱を空にする方法廃棄箱を空にする方法
廃棄箱を空にする方法
廃棄箱とテープコンテナは手動で引き出さなければならない引き出し機構でタワー２の右側に
あります。
廃棄箱を空にするには、ハンドルのとなりのスナップロックを開き、廃棄箱が横から取外せる
ようになるまで注意深く機構を引き出します。テープコンテナのテープリールが少し転がり出
るので、テープが正しくガイドされていることをチェックします。
再度廃棄箱を挿入し引き出し機構を（噛み合うまで）押した後、テープを再度巻き上げなけれ
ばなりません。

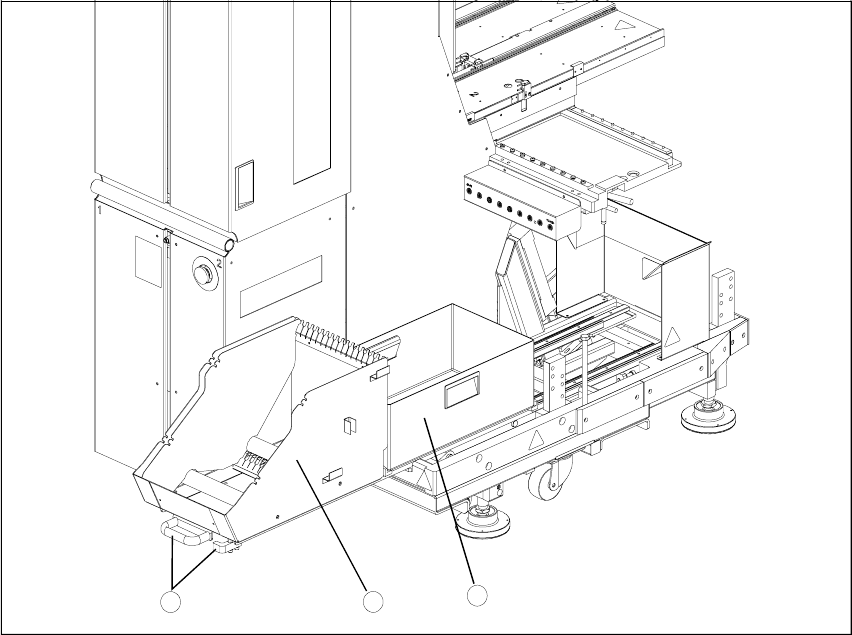

図 4.3 - 1 廃棄用引き出し
要点
要点要点
要点
1廃棄箱
2 テープコンテナ
3 スナップロックとハンドル
3
2
1
4 トレイチェンジャのセットアップ User Manual MTC
4.3 廃棄箱を空にする方法 Issue 01/2001
74
