ユーザマニュアルトレイチェンジャ 1 はじめに 200 1年1月発行 1 .5 用語と略語 9 1 .5 1 .5 1 .5 1 .5 用語と略語用語と略語用語と略語用語と略語 Cassett e 1 0 トレイキャリア用マガジン 1 1 1 1 CO 部品 1 1 1 1 CO cart 部品カート 1 1 1 1 CO tabl e 部品テーブル 1 1 1 1 Driver ガイドレール軸にあるトレイキャリアを …

1 はじめにユーザマニュアルトレイチェンジャ

1.4 ユーザのクラス分け 2001年1月発行

1.4

1.41.4

1.4 ユーザのクラス分け

ユーザのクラス分けユーザのクラス分け

ユーザのクラス分け

オペレーティングソフトウエアは、決められた機能やメニューを適切な訓練を受けた人だけが

使用したり、呼び出したりできるように構成されています。ユーザには三つのクラスがありま

す： 1

ﾐオペレータ

ﾐラインエンジニア

ﾐサービスエンジニア

各クラスへのアクセスはパスワードで保護されています。オペレータより高いユーザクラス用

の情報のある章には、フッターにユーザクラスに関連することがあります。 1

オペレータ

オペレータオペレータ

オペレータ

オペレータクラスは、機械操作で訓練された人員で構成されます。この人たちは、機械の運転

に関する機能を使用する権限をもち、機械を使用するのに必要なメニューを呼び出します。 1

ラインエンジニア

ラインエンジニアラインエンジニア

ラインエンジニア

ラインエンジニアは、特殊なトレーニングを受けていて、セットアップ構成の作成、ビジョン

パラメータの決定などのラインエンジニア活動を実施する権限を持ちます。 1

サービスエンジニア

サービスエンジニアサービスエンジニア

サービスエンジニア

このクラスは、サービス作業を実施したり、装着システムをバージョンアップしたり改造した

りする訓練を受けているシーメンスのエンジニア用です。 1

警告

機械について作業を実施する前に、このユーザマニュアルの関連する部分の完全な知識が必要

です。作業はすべて、適切に訓練され資格のある人が実行すること。すべての警告、注意、危

険の注記を遵守すること

遵守すること遵守すること

遵守すること。

注記

このユーザマニュアルの内容は、先のまたは現在ある同意、保証または法的関係の一部ではな

く、またそれらを修正変更するものではありません。Siemens AG が結んだ保証は、全体で一般

的に当てはまる保証のある購入契約に起因するものです。このユーザマニュアルにある情報は、

このような契約上の保証条件を、延長するものでも制限するものでもありません。

ユーザマニュアルトレイチェンジャ 1 はじめに

2001年1月発行 1.5 用語と略語

1.5

1.51.5

1.5 用語と略語

用語と略語用語と略語

用語と略語

Cassette10 トレイキャリア用マガジン 1

CO 部品 1

CO cart部品カート 1

CO table部品テーブル 1

Driverガイドレール軸にあるトレイキャリアを搬送するレバー機構 1

ESD静電気感応素子 1

Jedec waffle pack tray寸法 320 mm

135 mm の標準トレイ 1

Levelタワーのカセット内にある番号の付いたトレイキャリア 1

Locationフィーダのロケーション ( 部品供給 ) 1

MTCトレイチェンジャ 1

Operator removal positionオペレータがカセットを挿入取外しをする決められた位置 1

SMEMA標準搬送インターフェス 1

Tower昇降軸（垂直移動）とガイドレール軸（水平移動）で構成されている全体ユニット 1

Waffle pack tray部品トレイ 1

WTCトレイキャリア 1

WTC removal positionドライバによるトレイキャリアの挿入取外しの決められた位置 1

1 はじめにユーザマニュアルトレイチェンジャ

1.6 機械の説明 2001年1月発行

1.6

1.61.6

1.6 機械の説明

機械の説明機械の説明

機械の説明

1.6.1

1.6.11.6.1

1.6.1概要

概要概要

概要

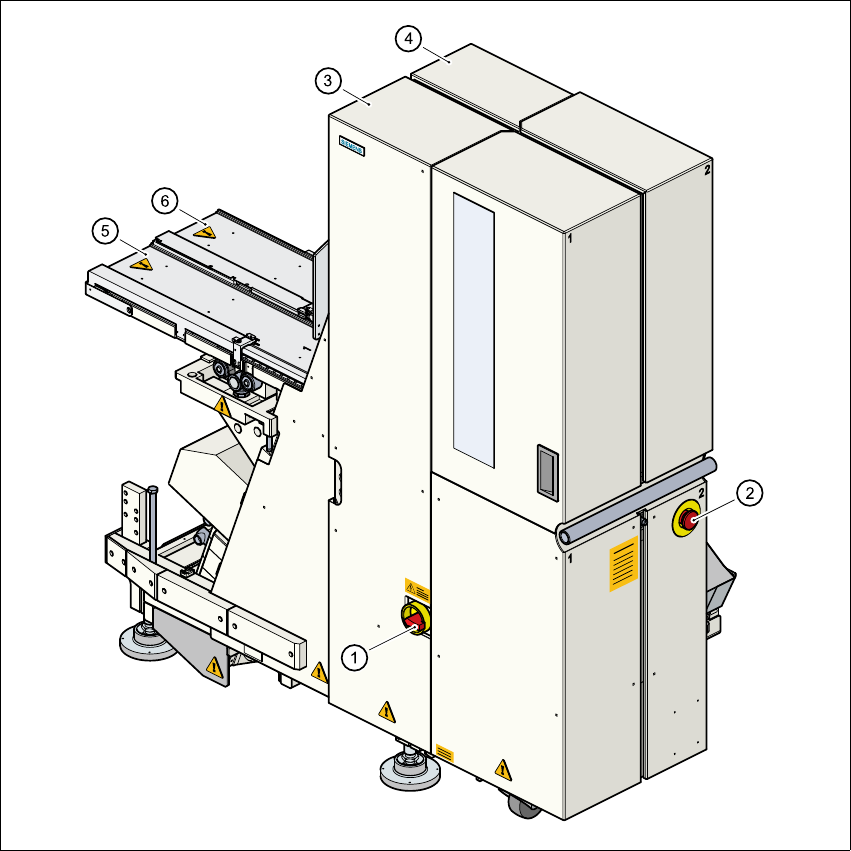

図1.6 - 1 トレイチェンジャ、後部

1 メインスイッチ

2 非常停止きのこ型押しボタン

3 最大 40 トレイのタワー 1

4 最大 40 トレイのタワー 2

5 送り軸 1

6 送り軸 2
