4 トレイチェンジャのセ ットアップ User Man ual MTC 4.2 トレイチェンジャ補充方法 Issue 0 1 /200 1 70 図 4.2 - 3 カセット 要点 要点 要点 要点 1 グリッ プ付きタワーロック 機構 2 テーブ ル上面 3 オペレ ータによる取外し位 置にあるカセット 4 ガイド レール 5 カセッ トグリップ 6 トレイ ロック機構（偏平ス プリング） 7 カセッ トロック機構 6 7 5
User Manual MTC 4 トレイチェンジャのセットアップ
Issue 01/2001 4.2 トレイチェンジャ補充方法
69

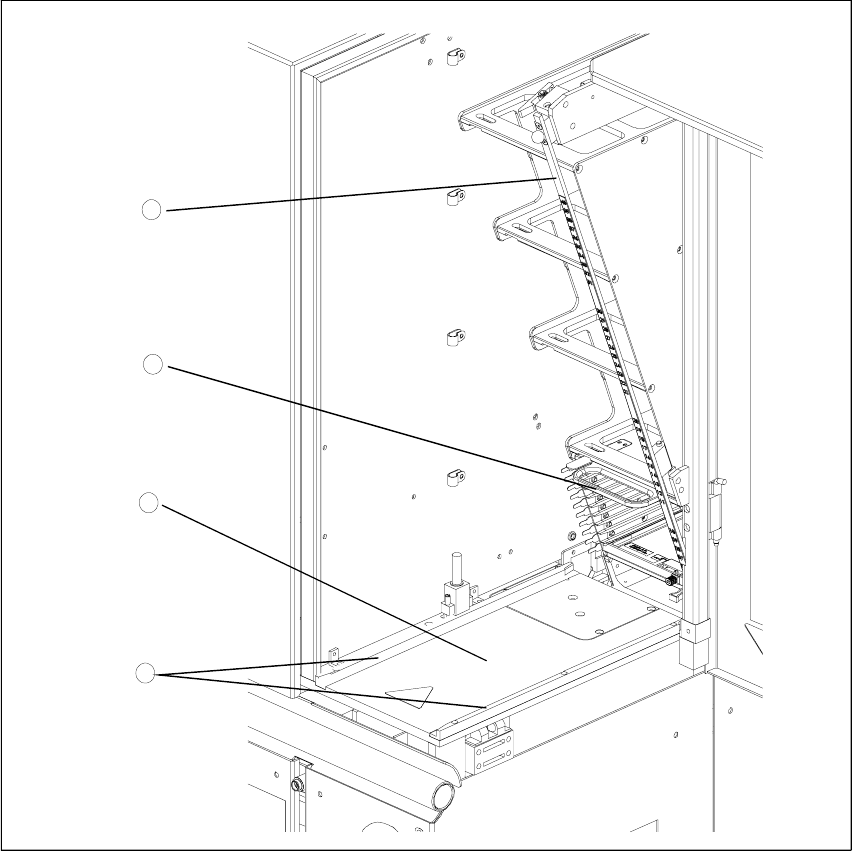

図 4.2 - 2 MTC 補充方法
要点
要点 要点
要点
1 グリップ付きタワーロック機構
2 テーブル上面
3 オペレータによる取外し位置にあるカセット
4 ガイドレール
2
1
3
4
4 トレイチェンジャのセットアップ User Manual MTC
4.2 トレイチェンジャ補充方法 Issue 01/2001
70

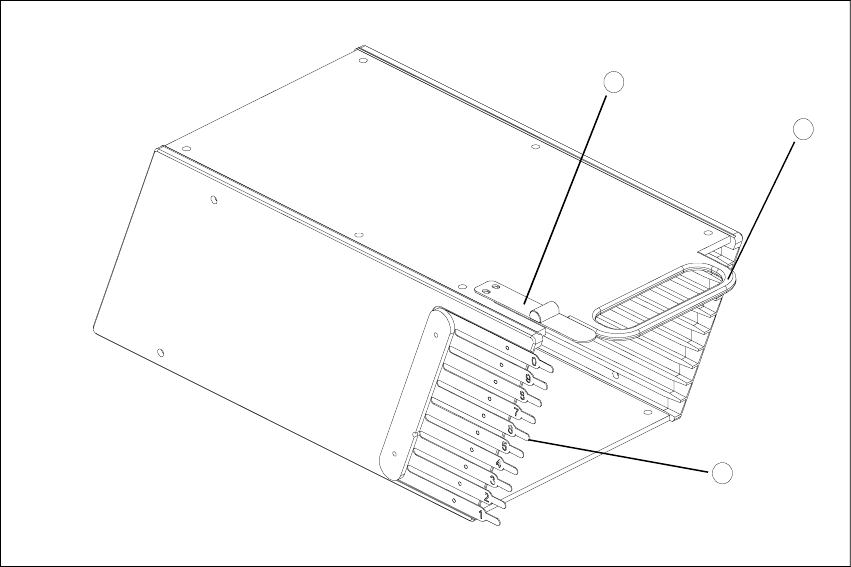

図 4.2 - 3 カセット
要点
要点 要点
要点
1 グリップ付きタワーロック機構
2 テーブル上面
3 オペレータによる取外し位置にあるカセット
4 ガイドレール
5 カセットグリップ
6 トレイロック機構（偏平スプリング）
7 カセットロック機構
6
7
5
User Manual MTC 4 トレイチェンジャのセットアップ
Issue 01/2001 4.2 トレイチェンジャ補充方法
71
4.2.3
4.2.34.2.3
4.2.3 トレイ挿入方法
トレイ挿入方法トレイ挿入方法
トレイ挿入方法
注意
部品が飛び出さないように注意してトレイを挿入します。
注記
トレーキャリアにトレイが正しく挿入できるようにするため、トレイとトレイキャリアの両方
が方向合わせのため一つの角で面取りされています。
‡ ラッチピンを引っ張り、確実に保持することができるようにそれを垂直にします。
‡ 正しい方法でトレイキャリアにトレイを挿入します。これを行なうとき偏平スプリングを考
慮します。
‡ ラッチピンを水平位置にし、トレイがロックされ折り曲げ板の下に入るように引きます。}
4.2−4 参照。
