User ManualMTC 3 トレイチェンジャのセットアップ
Issue 01/2001 3.2 設定
53
3.2
3.23.2
3.2 設定
設定設定
設定
3.2.1
3.2.13.2.1
3.2.1 干渉ガードのかけ方
干渉ガードのかけ方干渉ガードのかけ方
干渉ガードのかけ方
警告
保護機能が有効にならないので、干渉ガードが正しい位置に取り付けられていることを確認し
ます。
干渉ガードの取付位置は、SIPLACE ステーションとトレイチェンジャが結合される側面（異な
るカバー高さ）に依存します。

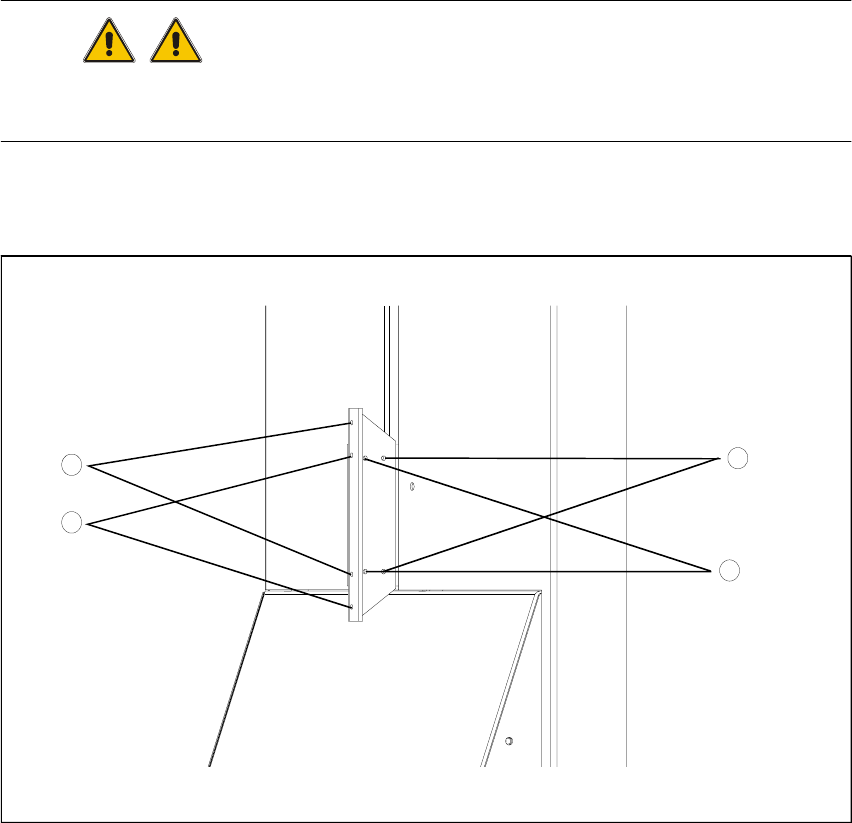

図 3.2 - 1 干渉ガードのかけ方
要点
要点要点
要点
1 ロケーション１用上部干渉ガード取り付け位置
2 ロケーション３用下部干渉ガード取り付け位置
3 SIPLACE S-25 HM 用角度付きブラケットの取付位置
4 その他の取付位置
2
3
1
4
3 トレイチェンジャのセットアップ User Manual MTC
3.2 設定 Issue 01/2001
54
3.2.2
3.2.23.2.2
3.2.2 基本高さの調整方法
基本高さの調整方法基本高さの調整方法
基本高さの調整方法
注記
基本高さは普通トレイチェンジャの出荷時に正しく設定されますので修正する必要はありませ
ありませありませ
ありませ
ん。
ん。ん。
ん。
支柱 ( 図 3.2 - 2 参照 ) にある４対の穴で４つの異なる基本高さに設定することができます。
これらの基本高さは、SIPLACE ステーションの 830 mm, 900 mm, 930 mm と 950 mm の PCB 搬送
高さに対応しています。
図 3.2 - 2 支柱
要点
要点要点
要点
1支柱
2 支柱保持ブロック
3 取付ボルト
‡ タワー１から三つの部分からなるクラッディングと支柱にある二つのクッション装置を取外
します ( 図 3.2 - 3 と図 3.2 - 4 参照 )。
‡ イジェクタボルトのロックナット ( 図 3.2 - 3 と図 3.2 - 4) をイジェクタボルトの頭の方へ
回します。クランクを回してドライブシャーシをガイドローラがトレイチェンジャの重量を
支えるまで下げます。
2
1
3
User ManualMTC 3 トレイチェンジャのセットアップ
Issue 01/2001 3.2 設定
55
図 3.2 - 3 イジェクタボルトの位置（左側面
1 ロックナット付きイジェクタボルト
2 タワー１のクラッディング部品
3 支柱
4 クッション装置
5 機械フレーム
6 ドライブシャーシ
4
6
2
3
1
5
1
