図1.6 - 1 トレイチェンジャ、後部
1 メインスイッチ
2 非常停止きのこ型押しボタン
3 最大 40 トレイのタワー 1
4 最大 40 トレイのタワー 2
5 送り軸 1
6 送り軸 2
ユーザマニュアル トレイチェンジャ 1 はじめに
2001年1月発行 1.6 機械の説明
11
1.6.2
1.6.21.6.2
1.6.2 表示とコントロール要素
表示とコントロール要素表示とコントロール要素
表示とコントロール要素
メインスイッチ
メインスイッチメインスイッチ
メインスイッチ
メインスイッチは、電源をオンオフするのに使用します。 1
11
1
非常停止ボタン
非常停止ボタン非常停止ボタン
非常停止ボタン
非常停止ボタンを押すと、ガントリ軸へのモータ電圧が切られます。ガントリ軸には電力は供
給されず、そのため危険性がなくなります。
トレイチェンジャの昇降軸とガイドレール軸の両方は無効になります。 1
11
1
注記
装着は割り込みされますが、システムが再度正しく稼動すると継続するか取り消しすることが
できます。
サーボドライブの表示フィールド ( シーメンスマスタドライブ )
サーボドライブの表示フィールド ( シーメンスマスタドライブ )サーボドライブの表示フィールド ( シーメンスマスタドライブ )
サーボドライブの表示フィールド ( シーメンスマスタドライブ )
オンオフ用と警告異常用ステータス表示 （SIMOVERT MASTERDRIVES モーションコントロールマ
ニュアル参照）。 1
11
1
1.6.3
1.6.31.6.3
1.6.3 概要
概要概要
概要
フラットパック IC の使用は、フラットモジュールの製造においてますます重要な状況になって
きています。これらの部品は、現在ではほとんど独占的にトレイで供給されます。 1
11
1
しかし、トレイに必要な空間は部品密度を比較すると割合に大きいです。小さな部品密度は、
トレイの頻繁な交換も必要とし、もし手動でトレイを交換すると装着シーケンスを中断しなけ
ればならないことになります。 1
11
1
トレイはストックし自動的に交換されますのでトレイチェンジャを使用するとこの不必要な時
間のロスをなくすことができます。プログラマブル、ランダムアクセスの最大 2 x 40 トレイも
利用できる部品の範囲を増大することができます。 1
11
1
注記
トレイチェンジャは、機械の右側のロケーション１と機械の左側のロケーション３、あるいは
そのどちらかに結合することができます。それはロケーションの幅全体を占有するわけではあ
りません。トレイチェンジャに内蔵されている部品フィーダ ( 図
1.6 - 2 の項目２参照 ) は９
つのフィーダロケーションを持っています。
1 はじめに ユーザマニュアル トレイチェンジャ
1.6 機械の説明 2001年1月発行
12

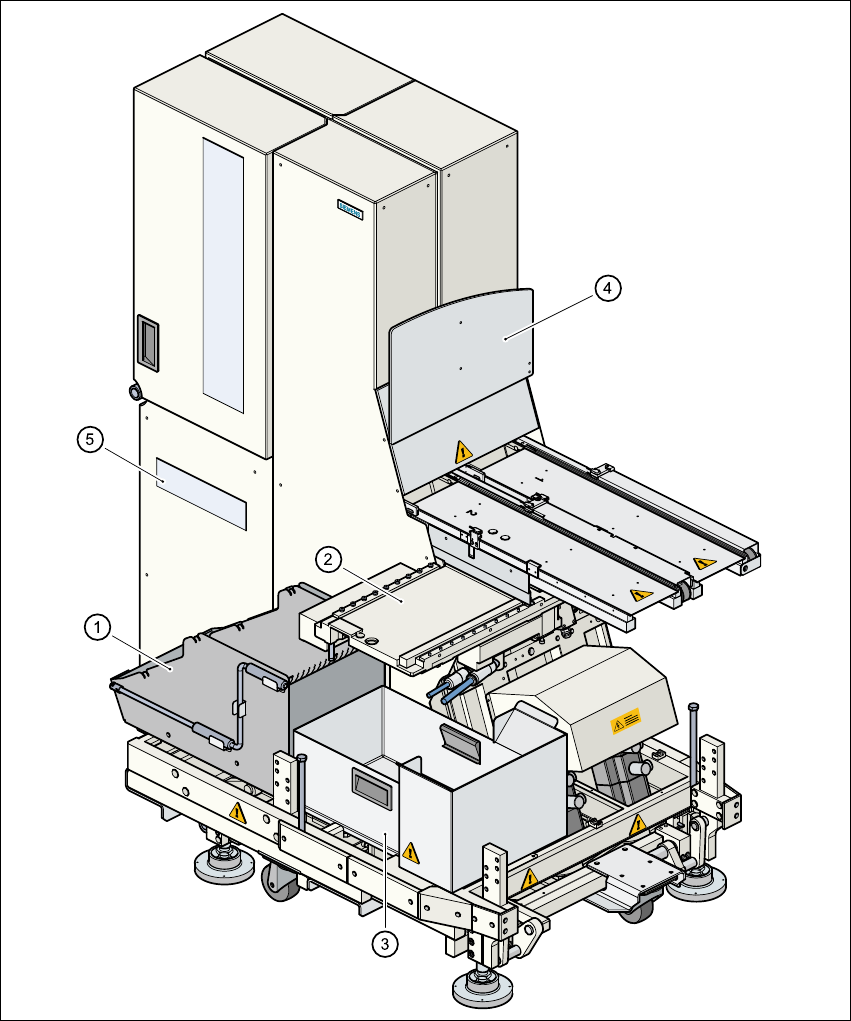

図1.6 - 2 トレイチェンジャ、前部
1 テープコンテナ
2 ９ロケーションのある内蔵部品フィーダテーブル
3 使用済みテープコンテナ
4 SIPLACE 機の内部ガード
5 ステータス、警告、異常用表示パネル
