3 トレイチェンジャのセ ットアップ User Man ual MTC 3.3 トレイチェンジャの取付と 取外し方法 Issue 0 1 /200 1 58 3.3 3.3 3.3 3.3 トレイチェンジャの取付と取外し方法 トレイチェンジャの取付と取外し方法 トレイチェンジャの取付と取外し方法 トレイチェンジャの取付と取外し方法 3.3. 1 3.3. 1 3.3. 1 3.3. 1 SIPLACE 機で満たす必要条件 SIPLACE…
User ManualMTC 3 トレイチェンジャのセットアップ
Issue 01/2001 3.2 設定
57
‡ 三つのイジェクタボルトを駆動シャーシに接触するまで時計方向に回します。身体で感じら
れる抵抗があります。
警告
イジェクタボルトが備え付けてあるガイド穴におさまっていることを確認します！怪我の危
険！
備え付けてあるガイド穴にイジェクタボルトがおさまっているときだけ支柱の取付ボルトを
取外します！怪我の危険！
‡ 各支柱から両方の取付ボルトを緩めます ( 図 3.2 - 2 参照 )。取り付けボルトが簡単に取外せ
ないならイジェクタボルトでフレームの高さを調整します。
警告
どんな場合も 支柱の保持ブロックを取外さないこと！怪我の危険！
例外：角度付き支柱の保持ブロック
注記
角度付き支柱の保持ブロックボルトを緩めます（部品テープコンテナのとなり）。基本高さ
を調整するとき動かなくなってしまわないようにするため 角度付き支柱を
角度付き支柱を角度付き支柱を
角度付き支柱を手動で動かしま
す。
‡ 機械フレームの取付ボルトの穴が望みの基本高さで支柱のそれと一致するまでイジェクタボ
ルトを交互におのおの約 1 回転回します。
‡ 角度付き支柱の保持ブロックを取り付けます。
‡ 各支柱に両方の取付ボルトを締め込みます。ボルトをしっかりと締め付けます !
‡ ボルトの先端が機械フレーム内にちょうど消えるまでイジェクタボルトを反時計方向で上に
回します。
‡ ロックナットがフレームに接触するまで回転します。
‡ クッション装置とクラッディング部品を取り付けます。
3 トレイチェンジャのセットアップ User Manual MTC
3.3 トレイチェンジャの取付と取外し方法 Issue 01/2001
58
3.3
3.33.3
3.3 トレイチェンジャの取付と取外し方法
トレイチェンジャの取付と取外し方法トレイチェンジャの取付と取外し方法
トレイチェンジャの取付と取外し方法
3.3.1
3.3.13.3.1
3.3.1 SIPLACE 機で満たす必要条件
SIPLACE 機で満たす必要条件SIPLACE 機で満たす必要条件
SIPLACE 機で満たす必要条件
ﾐ 機械は SIPLACE S-25 HM でなければなりません。または
ﾐ SIPLACE S-23 HM 機では必要な改造をします :
S-23 HM を RV6-DLM1 ヘッドを含む SW V 502.xx に改造、そして
S-25 HM のトレイチェンジャトレイチェンジャを改造します。
‡ 装着ヘッドをトレイチェンジャの送り範囲から右後方の位置へ移動します。
警告
トレイチェンジャ移動の間トレイチェンジャ送り範囲内に装着ヘッドがあると、装着ヘッド
が損傷します。
3.3.2
3.3.23.3.2
3.3.2 トレイチェンジャで満たす必要条件
トレイチェンジャで満たす必要条件トレイチェンジャで満たす必要条件
トレイチェンジャで満たす必要条件
‡ SIPLACE ステーションの高さをチェックします。必要に応じてトレイチェンジャの適切な基
本高さを設定します ( 節 3.2.2 参照 )。
‡ トレイチェンジャ運搬の情報を守ります ( 節 3.1 参照 )。
User ManualMTC 3 トレイチェンジャのセットアップ
Issue 01/2001 3.4 結合方法
59
3.4
3.43.4
3.4 結合方法
結合方法結合方法
結合方法

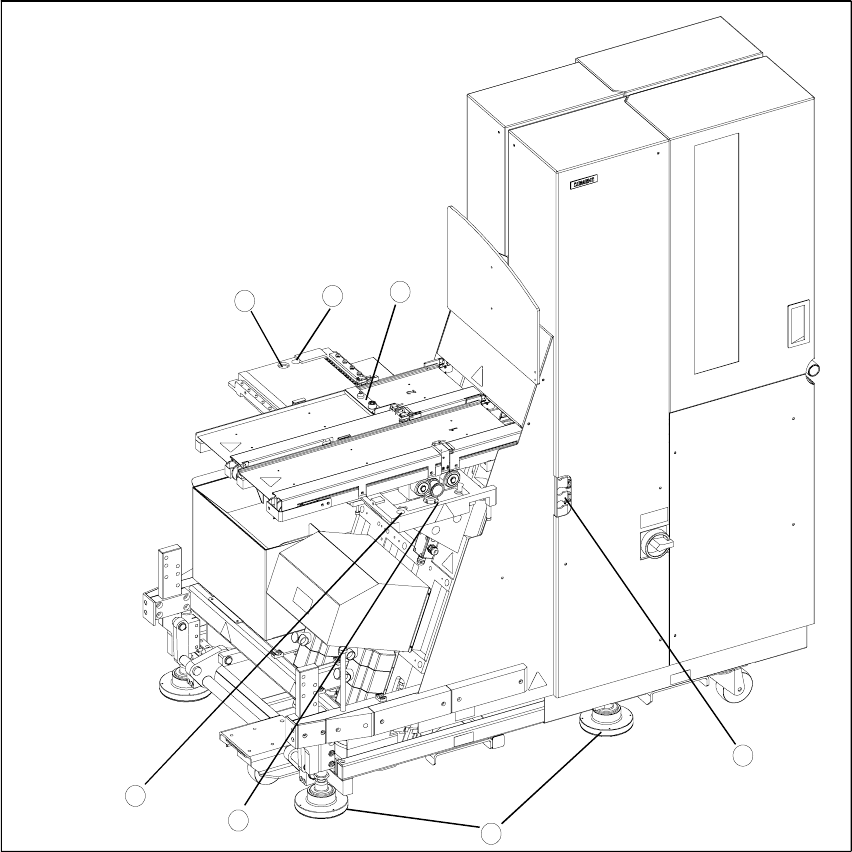

図 3.4 - 1 トレイチェンジャ結合の準備（左側面 )
要点
要点要点
要点
1機械脚
2 トレイチェンジャ接続ケーブル
3 設定ゲージ
4 センタピン用穴
5 SIPLACE ステーションに部品テーブルを接続する穴
4
5
3
2
1
5
4
