2 運転上の安全 User Man ual MTC 2.3 トレイチェンジャ切断時の マスタドライブ残留 電圧 Issue 0 1 /200 1 42 2.3 2.3 2.3 2.3 トレイチェンジャ切断時のマスタドライブ残留電圧 トレイチェンジャ切断時のマスタドライブ残留電圧 トレイチェンジャ切断時のマスタドライブ残留電圧 トレイチェンジャ切断時のマスタドライブ残留電圧 注記 有効な事故防止規則 をそのたの関連する 規則に必ず従います…
User Manual MTC 2 運転上の安全
Issue 01/2001 2.2 安全仕様
41
2.2.7
2.2.72.2.7
2.2.7 安全ループ
安全ループ安全ループ
安全ループ

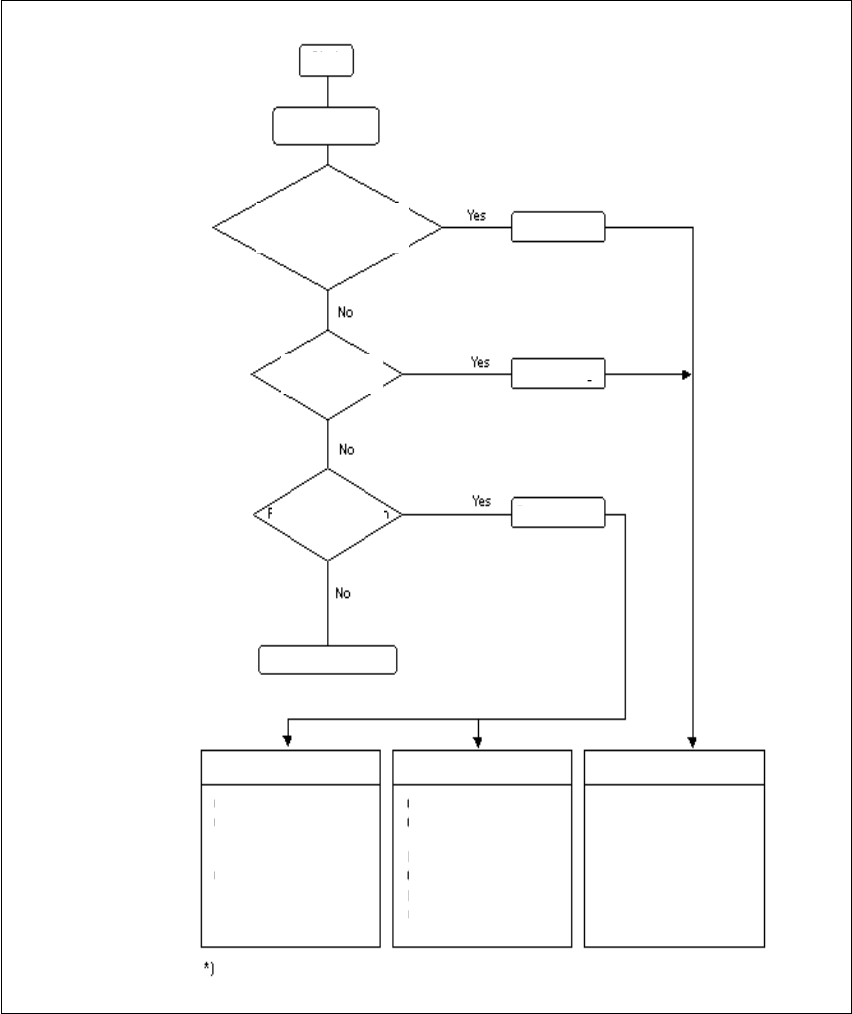

図 2.2 - 6 安全ループ
開始
初期化
安全回路でSIPLACE中断
機械が初期化される
保護ドア開
タワー１
エラーメッセージ
非常停止ボタン
が押された
CSC*) 組み合わせ安全コンタクタ
CSC*） タワー１無効
CSC*) タワー2有功
昇降軸１ ０V
ガイドレール軸1 ０V
昇降軸2400V
ガイドレール軸2400V
エラーメッセージ
エラーメッセージ
タワー２ タワー１とタワー2
CSC*） タワー１有効
CSC*) タワー2 無効
昇降軸１ 400V
ガイドレール軸1 400V
昇降軸20V
ガイドレール軸20V
CSC*） タワー１無効
CSC*) タワー2 無効
昇降軸１ ０V
ガイドレール軸1 ０V
昇降軸20V
ガイドレール軸20V
2 運転上の安全 User Manual MTC
2.3 トレイチェンジャ切断時のマスタドライブ残留電圧 Issue 01/2001
42
2.3
2.32.3
2.3 トレイチェンジャ切断時のマスタドライブ残留電圧
トレイチェンジャ切断時のマスタドライブ残留電圧トレイチェンジャ切断時のマスタドライブ残留電圧
トレイチェンジャ切断時のマスタドライブ残留電圧
注記
有効な事故防止規則をそのたの関連する規則に必ず従います ( 特に EN 60204、第１部 )。
資格があり訓練された人員だけがマスタドライブ上のカバーを開くことができます。
トレイチェンジャの電源を切断した後
非常停止ボタンを押して
保護ドアを開いて
または SIPLACE 機により
危険性の無い残留電圧を除いてマスタドライブの中間回路電圧が放電するまで約 5 分間かかり
ます。
トレイチェンジャの電源を切ると、安全コンタクタ組み合わせが SIPLACE 機により 24 V AC の
供給を継続します。
User Manual MTC 2 運転上の安全
Issue 01/2001 2.4 整備作業を実行するときトレイチェンジャをロックする方法と警告表示を貼付ける方法
43
2.4
2.42.4
2.4 整備作業を実行するときトレイチェンジャをロック
整備作業を実行するときトレイチェンジャをロック整備作業を実行するときトレイチェンジャをロック
整備作業を実行するときトレイチェンジャをロック
する方法と警告表示を貼付ける方法
する方法と警告表示を貼付ける方法する方法と警告表示を貼付ける方法
する方法と警告表示を貼付ける方法
2.4.1
2.4.12.4.1
2.4.1目的
目的目的
目的
トレイチェンジャでいかなる種類のメンテナンスまたは整備作業をも実行する前に、錠をかけ
（電源が入らないように）、適切な警告表示を掲げなければなりません。下に説明してある手順
を厳密に実行すると、人員に怪我の危険性はありません。
注記
メンテナンスと整備作業を実行する目的でトレイチェンジャに錠をかけたり、機械に警告表示
を掲げるのはこの手順で最低限必要なことです。安全に作業を完了するために必要な追加の安
全方策は、職業安全団体、安全管理者、安全委員会健康部やその他の同様の団体によって規定
します。
2.4.1.1
2.4.1.12.4.1.1
2.4.1.1説明
説明説明
説明
トレイチェンジャのエネルギを分離、制御、または放出したいときは次の手順に必ず従います。
‡ これに関係するすべてのスタッフに連絡する。
‡ SIPLACE 機とこの周辺ユニットの電源を切る。これをするために通常の電源切断手順に従い
ます :
ﾐ 停止ボタンを押します。
ﾐ ステーションコンピュータをシャットダウンする。
ﾐ メインスイッチで SIPLACE 機の電源を切る。
あるいは :
‡ トレイチェンジャ ( あるいは SIPLACE 機 ) を電源から切り離します。
システムをロックする方法
システムをロックする方法システムをロックする方法
システムをロックする方法
‡ できるところにはどこでもロックをかけます（たとえばメインスイッチ）。
警告表示を掲げる方法
警告表示を掲げる方法警告表示を掲げる方法
警告表示を掲げる方法
メインスイッチでトレイチェンジャに錠を掛けることができます。トレイチェンジャは
SIPLACE 機とともに、または特殊オペレーティングボックスでのみ運転することができます。
そのため必ず整備作業を実行するためトレイチェンジャは接続が外れている旨を他人に報せる
警告表示を接続を外したトレイチェンジャに掲げなければなりません。表示は所定の位置に固
定し、どちらからもそれを見ることができ、それを掲げた人だけが外せるようにしなければな
りません。
