机器控制参数 2- 115 2-4-19 设定校准标记 设定项目 2-4-19- 1 No. 项目 输入范围 单位 备考 最小值 最大值 1 校准台标记直经 2 校准台识别 结果界 限 返回原点时识别结 果界限 3 生产时识别结果界 限 4 生产时校准 台识别 触发器 生产暂停时间 1 秒 5 X 轴总移动距 离 1mm
机器控制参数
2-114

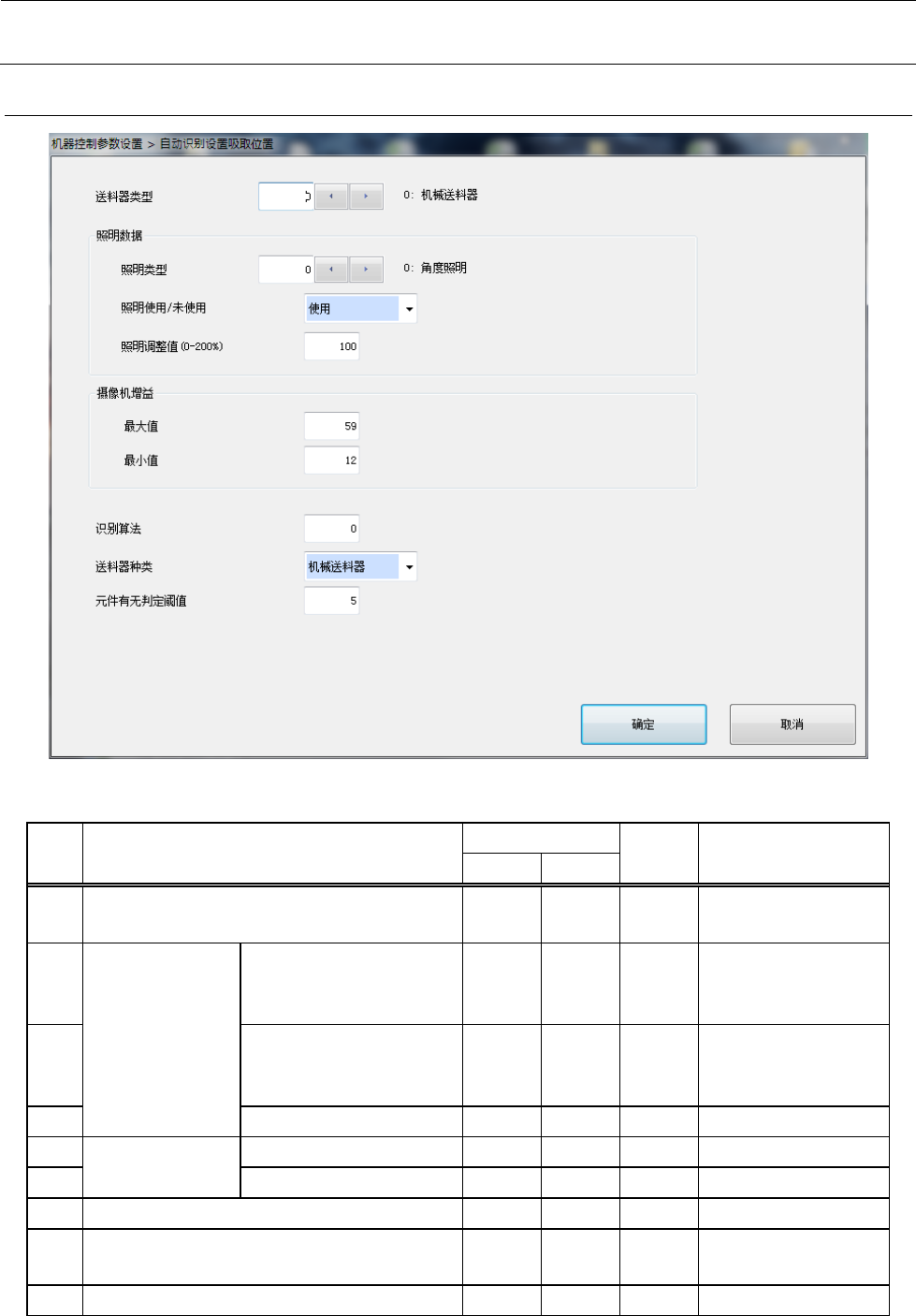

2-4-18
自动识别设置吸取位置
设定项目
2-4-18-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 送料器类型 0 1
0：机械送料器
1：电动送料器
2 照明数据 照明类型 0 2
0：角度照明
1：垂直照明
2
：外圈照明（选项
）
3 照明使用/未使用 0 1
0：使用
1：未使用
※
4 照明调整值（0～200%）
0 200 %
5 摄像机增益 最大值 默认：59
6 最小值 默认：12
7 识别算法 默认：0
8 送料器种类 0 1
0：机械送料器
1：电动送料器
9 元件有无判定阈值 5 20
※ 在“照明使用／未使用”中选择了“未使用”时，照明调整值不能编辑。
机器控制参数
2-115

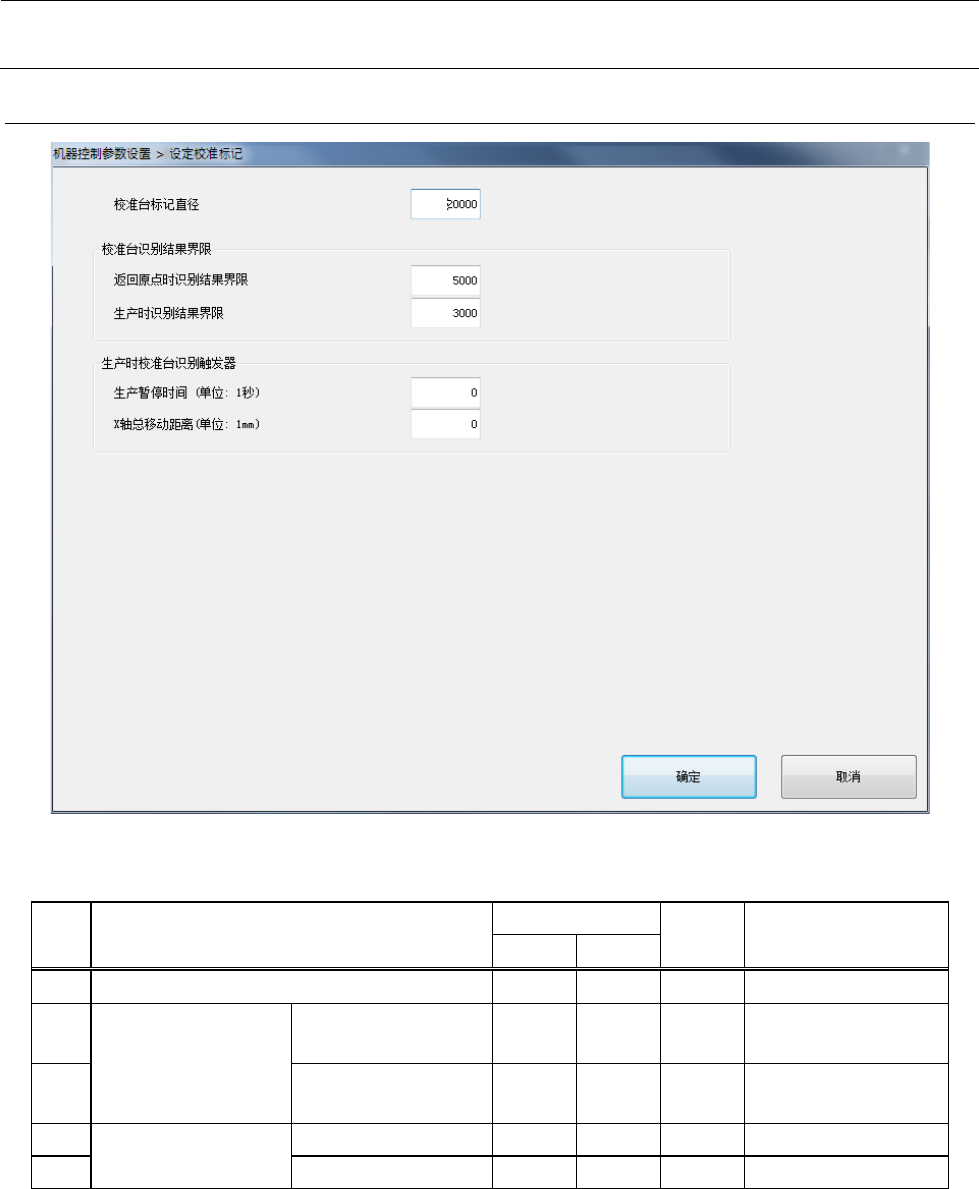

2-4-19
设定校准标记
设定项目
2-4-19-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 校准台标记直经
2
校准台识别结果界
限
返回原点时识别结
果界限
3
生产时识别结果界
限
4
生产时校准台识别
触发器
生产暂停时间 1秒
5 X轴总移动距离 1mm
机器控制参数
2-116

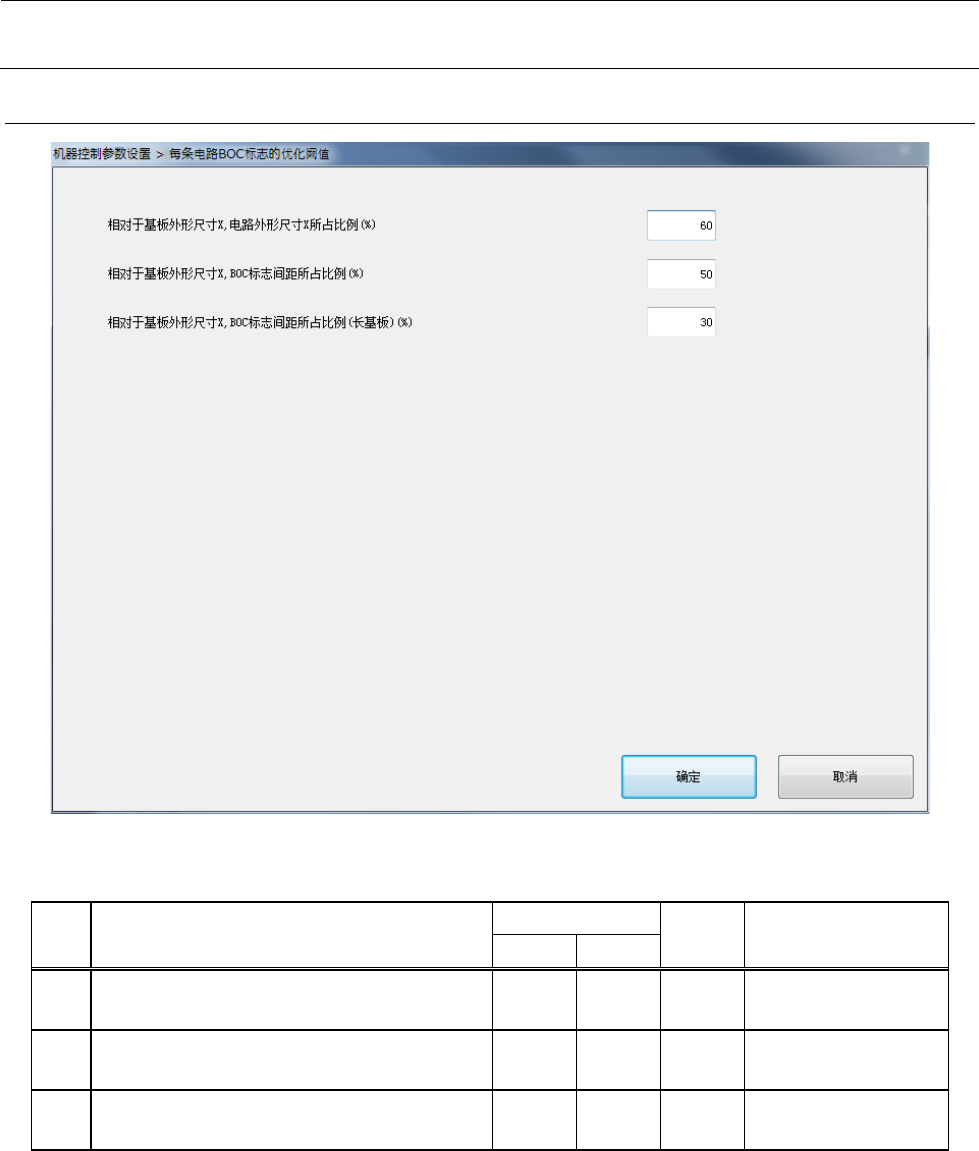

2-4-20
每条电路BOC标志的优化阈值
设定项目
2-4-20-1
No.
项目
输入范围
单位
备考
最小值
最大值
1
相对于基板外形尺寸X,电路外形尺寸X所
占比例(%)
0 100 %
2
相对于基板外形尺寸X,BOC标志间距所占
比例(%)
0 100 %
3
相对于基板外形尺寸X,BOC标志间距所占
比例(长基板)(%)
0 100 %
