机器控制参数
2-32
2-1-17
转矩控制参数

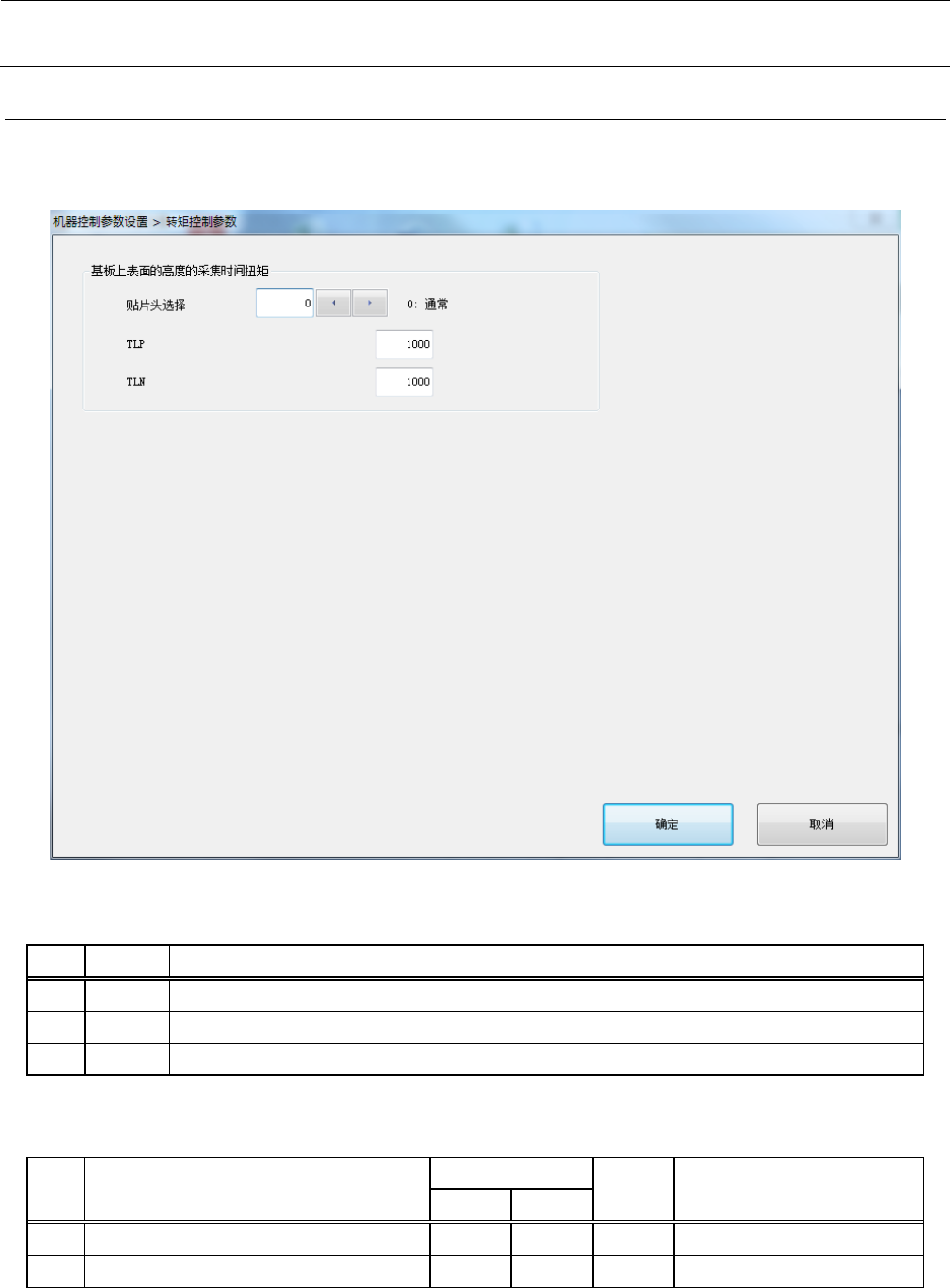

如将“贴片头选择”设置为欲编辑的索引，即可对所设定的区分中的基板上表面的高度的采集时间
扭矩进行编辑。
贴片头选择
2-1-17-1
设定项目
2-1-17-2
No.
项目
输入范围
单位
备考
最小值
最大值
1 TLP 0 32767 0.1%
2 TLN 0 32767 0.1%
No.
类别
内容
1 0 通常
2 1 CD贴片头
3 2 扩展
机器控制参数
2-33
2-2
XY
2-2-1
X轴PTP动作
如将“轴号”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分中的轴控
制参数进行编辑。
设定项目
2-2-1-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 轴号 参照2-2-1-2轴号
2 1脉冲的XY轴分辨率 nm/Pulse
3 PTP动作
数据
速度区分 0 9 参照2-2-1-3速度区分
4 行程区分 0 19 参照2-2-1-4行程区分
5 行程 -100000 100000
6 轴控制参
数
加速度 -10 10 G
7 减速度 -10 10 G
8 最高速度 -100000 100000 mm/sec
9 S字比率
10 大体一致的使用/
未使
0 1
使用/不使用
11
最高速度
个人设置
转换坐标
机器控制参数
2-34
轴号
2-2-1-2
速度区分
2-2-1-3
行程区分
2-2-1-4
No.
类别
内容
1 0 X轴 1
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4 高速2
6 5 高速B
7 6 高速2B
8 7～9 预备
No.
类别
内容
1 0 s <= 1mm
2 1 1mm < s <= 2mm
3 2 2mm < s <= 4mm
4 3 4mm < s <= 10mm
5 4 10mm < s <= 20mm
6 5 20mm < s <= 40mm
7 6 40mm < s <= 70mm
8 7 70mm < s <= 110mm
9 8 110mm < s <= 160mm
10 9 160mm < s
11 10～19
预备
